Описание

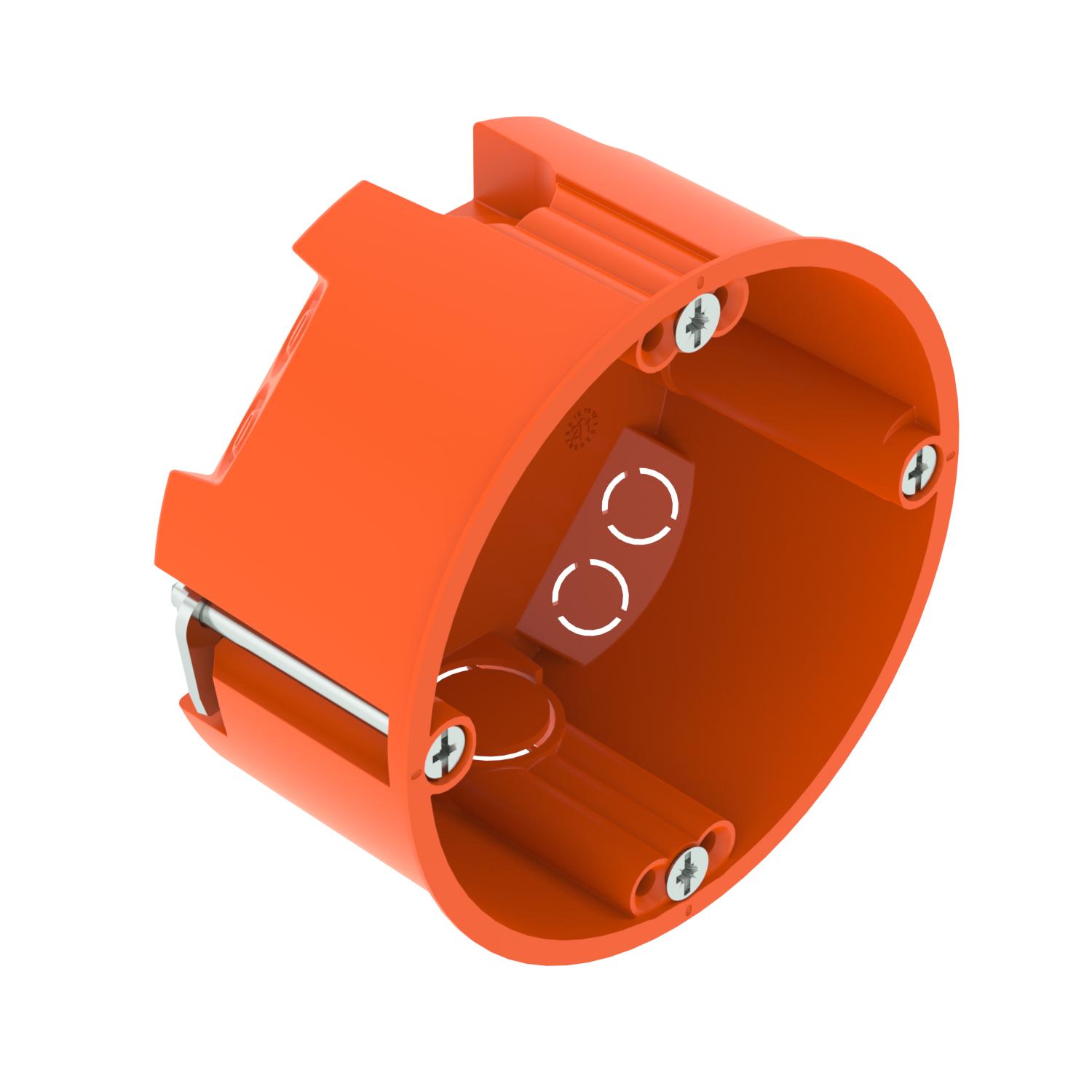

Монтажная коробка для установки в полую стену HW 35 на глубину не менее 35 мм и с толщиной пластины 5–28 мм.
• Резьбовые вкладыши 2 x 3
• Винты, клеммные колодки
• 4 ввода для проводов NYM 3 x 1,5 мм²
• 2 ввода для проводов NYM 3 x 2,5 мм² или 5 x 1,5 мм²
• Соединение с другими монтажными коробками, тип HG 35 через соединительный штуцер, тип ZH 11-V
Принадлежности для поставки: 10 соединительных штуцеров, тип ZH 11-V
Протестировано в соответствии со стандартами DIN EN 60670-1, DIN EN 60670-22 и DIN 49073-1.
Детали
| Вид защиты | IP30 |
|---|---|
| IP30 Вид прохода через корпус | Продавливаемое отверстие |
| воздухонепроницаемая | нет |
| Высота | 35 mm |
| Диаметр | 68 mm |
| Диаметр фрезерного отверстия | 68 mm |
| Количество вводов | 6 |
| Крепление крышки | Болты |
| Крепление устройств | Болты |
| Крышка | без |
| Линейные вводы 3 x 1,5 мм² | 4 |
| Линейные вводы 3 x 2,5 мм² / 5 x 1,5 мм² | 2 |
| Материал | Полипропилен |
| Не содержит галогенов | да |
| Номинальное сечение макс. | 2,5 mm² |
| Номинальное сечение мин | 1,5 mm² |
| Подходит для пластин толщиной макс. | 28 mm |
| Подходит для пластин толщиной мин. | 5 mm |
| Размер | Ø68mm, H35mm |
| Расчетное напряжение | 400 V |
| С винтами | да |
| С переходником | Соединительный штуцер |
| Способ ввода | Провода NYM и телекоммуникационные провода |
| Трудновоспламеняющийся | согласно VDE 0471/IEC 60695-2-11, температура при испытании 850 °C |
| Углеродный след CO2 (GWP) от колыбели до ворот | 0,064 кг CO2e / 1 Шт. |
| Ударопрочность | нет |
| Форма | круглой формы |
| Цвет | оранжевый |
| Число вставок | 1 |
