Решения для обеспечения пожарной безопасности
Огнезащитные системы — это комплексные решения, которые сохраняют работоспособность кабельных линий в условиях пожара и препятствуют распространению огня по инженерным коммуникациям.
Основная задача таких систем — обеспечить непрерывную работу критически важного оборудования: систем оповещения, аварийного освещения, дымоудаления, пожарных насосов и другого противопожарного оборудования. Без этого эвакуация людей и локализация возгорания становятся невозможными.
Системы огнезащиты включают два ключевых направления.
Огнестойкие кабельные линии представляют собой готовые решения для прокладки кабелей. В их состав входят специальные кабели, металлические лотки и короба, огнестойкие распределительные коробки, а также все крепёжные элементы. Вся линия проходит комплексные испытания и подтверждает способность сохранять работоспособность в течение 60, 90 или 180 минут при воздействии открытого пламени и высокой температуры.

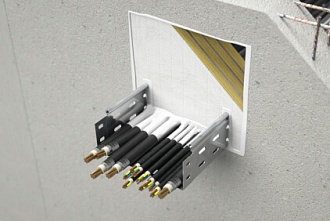

Огнестойкие проходки защищают места пересечения кабельных трасс со строительными конструкциями — стенами и перекрытиями. В этих точках огонь и дым могут быстро распространиться на другие помещения. Проходки монтируются из специальных огнестойких плит или пеноблоков, а все стыки и зазоры герметизируются огнестойкими составами. При нагреве материалы вспучиваются, полностью перекрывая пути распространения огня и дыма.
Все решения сертифицированы и соответствуют требованиям нормативных документов. Они применяются на объектах любого назначения — от жилых зданий до промышленных предприятий, где безопасность людей и сохранность имущества имеют первостепенное значение.
Фото | Код | Наименование | Описание |
|---|---|---|---|

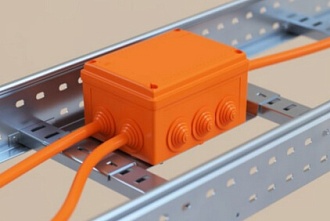

 | fsb20516 | Предназначение огнестойких ответвительных коробок – соединение и ответвление проводов и кабелей с сохранением работоспособности при пожаре. Коробки применяются в составе огнестойких кабельных линий и прошли испытания в соответствии с ГОСТ Р 53316 с продукцией различных кабельных заводов. Материал – специальный термопласт, цвет – оранжевый, RAL2003. В комплект поставки коробок входят керамические клеммники, а также огнестойкие метизы... | |
| Носик-миксер дает возможность верным образом смешать компоненты двухкомпонентной пены в процессе монтажа огнестойкой проходки после фиксации картриджа пистолетом. Материал – полипропилен. | ||
| Кабельные модули устанавливаются в раму для последующей прокладки через них кабелей. Герметизируют место прохода кабеля, препятствуют распространению пожара. Сечение модуля 20×40 мм, глубина — 60 мм, диаметр прокладываемого кабеля — 2х(11-25) мм. | ||
| Рама с фланцем разборная предназначена для организации модульной проходки в прямоугольном проеме. Рама представляет собой разборное изделие из стали, в которое устанавливаются уплотнительные модули для прокладки кабелей. Разборные рамы подходят для установки в проемы с уже проложенными кабелями. Количество ячеек – 1, размер ячейки – 120×240 мм. Глубина – 60 мм. Материал – горячеоцинкованная сталь. | ||
| Круглые проходки с проемом устанавливаются в круглое отверстие в стене или перекрытии для групповой прокладки кабелей или труб. Наружный диаметр — 75 мм, глубина — 70 мм, размер проема — 40×40 мм. | ||
| Предназначение вентиляционного блока — обеспечение циркуляции воздуха и отвод тепла из огнестойкого кабельного короба в стандартных условиях работы. Материал вентблока — силикат кальция. Кроме того, в состав входит вспучивающийся материал, который при воздействии пожара образует теплоизоляционную пену, заполняющую собой вентиляционные отверстия. Габариты — 100х100х55 мм. | ||
| Огнестойкий герметик на водно-акриловой основе предназначен для герметичной заделки стыков и щелей при монтаже кабельных проходок, а также покрытия проходящих через проходку кабелей. Применение герметика является необходимым для проходок на основе минеральных плит, огнестойких подушек, огнеупорного пеноблока. Другое предназначение герметика — заделка стыков плит огнестойкого кабельного короба и уплотнение места установки вентиляционного блока. Форма выпуска... | ||
| Круглые проходки с проемом устанавливаются в круглое отверстие в стене или перекрытии для групповой прокладки кабелей или труб. Наружный диаметр — 200 мм, глубина — 70 мм, размер проема — 120×120 мм. | ||
| Огнестойкие подушки предназначены для монтажа проходок в местах пересечения металлическими лотками стен или перекрытий. Проходка состоит из плотно уложенных подушек, оболочка которых изготовлена из огнеупорной ткани, а внутри находится терморасширяющийся наполнитель. Под воздействием высокой температуры (>200 °C) огнестойкие подушки разбухают более чем на 40 % от своего первоначального объема, тем самым формируя герметичное уплотнение, препятствующее... | ||
| fsb11604 | Предназначение огнестойких ответвительных коробок – соединение и ответвление проводов и кабелей с сохранением работоспособности при пожаре. Коробки применяются в составе огнестойких кабельных линий и прошли испытания в соответствии с ГОСТ Р 53316 с продукцией различных кабельных заводов. Материал – специальный термопласт, цвет – оранжевый, RAL2003. В комплект поставки коробок входят керамические клеммники, а также огнестойкие метизы... | |
| fsb211204 | Предназначение огнестойких ответвительных коробок – соединение и ответвление проводов и кабелей с сохранением работоспособности при пожаре. Коробки применяются в составе огнестойких кабельных линий и прошли испытания в соответствии с ГОСТ Р 53316 с продукцией различных кабельных заводов. Материал – специальный термопласт, цвет – оранжевый, RAL2003. В комплект поставки коробок входят керамические клеммники, а также огнестойкие... | |
| Круглые одиночные проходки устанавливаются в стену или перекрытие для прокладки через них одиночных кабелей или труб в металлических гильзах или в уже существующих отверстиях. Наружный диаметр — 188 мм, глубина — 70 мм, диаметр прокладываемого кабеля или трубы — 80-140 мм. | ||
| fsk31410 | Предназначение огнестойких ответвительных коробок – соединение и ответвление проводов и кабелей с сохранением работоспособности при пожаре. Коробки применяются в составе огнестойких кабельных линий и прошли испытания в соответствии с ГОСТ Р 53316 с продукцией различных кабельных заводов. Материал – сталь, цвет – оранжевый, RAL2003. В комплект поставки коробок входят керамические клеммники, а также огнестойкие метизы... | |
| fsb11404 | Предназначение огнестойких ответвительных коробок – соединение и ответвление проводов и кабелей с сохранением работоспособности при пожаре. Коробки применяются в составе огнестойких кабельных линий и прошли испытания в соответствии с ГОСТ Р 53316 с продукцией различных кабельных заводов. Материал – специальный термопласт, цвет – оранжевый, RAL2003. В комплект поставки коробок входят керамические клеммники, а также огнестойкие... | |
| Рама с фланцем предназначена для организации модульной проходки в прямоугольном проеме. Рама представляет собой сварное изделие из стали, в которое устанавливаются уплотнительные модули для групповой прокладки кабелей. Количество ячеек – 1, размер ячейки – 120х240 мм. Глубина – 60 мм. Материал – горячеоцинкованная сталь. | ||
| Глухие модули устанавливаются в раму для уплотнения неиспользуемого пространства внутри ячеек. Сечение модуля 20×120 мм, глубина — 60 мм. | ||
| Глухие модули устанавливаются в раму для уплотнения неиспользуемого пространства внутри ячеек. Сечение модуля 90×90 мм, глубина — 60 мм. | ||
| Минеральные плиты являются основой для монтажа огнестойких проходок в местах пересечения стен или перекрытий сложными многоярусными системами кабельных лотков. Плита состоит из минерального волокна высокой плотности (~150 кг/м3) с нанесенным на обе стороны огнестойким покрытием. Под воздействием высокой температуры (>200 °C) огнестойкое покрытие плиты вспучивается и препятствует распространению пожара, при этом плита обеспечивает необходимую теплоизоляцию. | ||
| Кабельные модули устанавливаются в раму для последующей прокладки через них кабелей. Герметизируют место прохода кабеля, препятствуют распространению пожара. Сечение модуля 60×60 мм, глубина — 60 мм, диаметр прокладываемого кабеля — 24-54 мм. | ||
| fsk31610 | Предназначение огнестойких ответвительных коробок – соединение и ответвление проводов и кабелей с сохранением работоспособности при пожаре. Коробки применяются в составе огнестойких кабельных линий и прошли испытания в соответствии с ГОСТ Р 53316 с продукцией различных кабельных заводов. Материал – сталь, цвет – оранжевый, RAL2003. В комплект поставки коробок входят керамические клеммники, а также огнестойкие метизы... | |

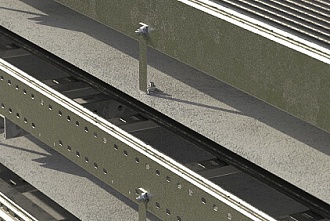

| Огнестойкие перегородки предназначены для разделения кабельных линий, препятствуя распространению пожара в случае его возникновения. Согласно ПУЭ, установка огнестойких перегородок необходима в случаях прокладки: взаиморезервируемых цепей (в одном коробе), цепей рабочего и аварийного эвакуационного освещения (в одном коробе), цепей до 42 В с цепями выше 42 В (в одном коробе), контрольных кабелей и кабелей связи с... | ||
| Рама с фланцем разборная предназначена для организации модульной проходки в прямоугольном проеме. Рама представляет собой разборное изделие из стали, в которое устанавливаются уплотнительные модули для прокладки кабелей. Разборные рамы подходят для установки в проемы с уже проложенными кабелями. Количество ячеек – 2, размер ячейки – 120×100 мм. Глубина – 60 мм. Материал – горячеоцинкованная сталь. | ||
| fsk41610 | Предназначение огнестойких ответвительных коробок – соединение и ответвление проводов и кабелей с сохранением работоспособности при пожаре. Коробки применяются в составе огнестойких кабельных линий и прошли испытания в соответствии с ГОСТ Р 53316 с продукцией различных кабельных заводов. Материал – специальный термопласт, цвет – оранжевый, RAL2003. В комплект поставки коробок входят керамические клеммники, а также огнестойкие... | |
| В комплект DN1230 входят 5 картриджей двухкомпонентной онестойкой пены DN1201 и специальный монтажный пистолет DN1202. | ||
| Рама с фланцем разборная предназначена для организации модульной проходки в прямоугольном проеме. Рама представляет собой разборное изделие из стали, в которое устанавливаются уплотнительные модули для прокладки кабелей. Разборные рамы подходят для установки в проемы с уже проложенными кабелями. Количество ячеек – 2, размер ячейки – 120×220 мм. Глубина – 60 мм. Материал – горячеоцинкованная сталь. | ||
| Глухие модули устанавливаются в раму для уплотнения неиспользуемого пространства внутри ячеек. Сечение модуля 30×120 мм, глубина — 60 мм. | ||
| Круглые проходки с проемом устанавливаются в круглое отверстие в стене или перекрытии для групповой прокладки кабелей или труб. Наружный диаметр — 70 мм, глубина — 70 мм, размер проема — 40×40 мм. | ||
| fsk20410 | Предназначение огнестойких ответвительных коробок – соединение и ответвление проводов и кабелей с сохранением работоспособности при пожаре. Коробки применяются в составе огнестойких кабельных линий и прошли испытания в соответствии с ГОСТ Р 53316 с продукцией различных кабельных заводов. Материал – специальный термопласт, цвет – оранжевый, RAL2003. В комплект поставки коробок входят керамические клеммники, а также огнестойкие... | |
| Рама с фланцем предназначена для организации модульной проходки в прямоугольном проеме. Рама представляет собой сварное изделие из стали, в которое устанавливаются уплотнительные модули для групповой прокладки кабелей. Количество ячеек – 1, размер ячейки – 120х160 мм. Глубина – 60 мм. Материал – горячеоцинкованная сталь. | ||
| fsb10510 | Предназначение огнестойких ответвительных коробок – соединение и ответвление проводов и кабелей с сохранением работоспособности при пожаре. Коробки применяются в составе огнестойких кабельных линий и прошли испытания в соответствии с ГОСТ Р 53316 с продукцией различных кабельных заводов. Материал – специальный термопласт, цвет – оранжевый, RAL2003. В комплект поставки коробок входят керамические клеммники, а также огнестойкие метизы... | |
| fsb11506 | Предназначение огнестойких ответвительных коробок – соединение и ответвление проводов и кабелей с сохранением работоспособности при пожаре. Коробки применяются в составе огнестойких кабельных линий и прошли испытания в соответствии с ГОСТ Р 53316 с продукцией различных кабельных заводов. Материал – специальный термопласт, цвет – оранжевый, RAL2003. В комплект поставки коробок входят керамические клеммники, а также огнестойкие... | |
| Круглые одиночные проходки устанавливаются в стену или перекрытие для прокладки через них одиночных кабелей или труб в металлических гильзах или в уже существующих отверстиях. Наружный диаметр — 150 мм, глубина — 70 мм, диаметр прокладываемого кабеля или трубы — 93-119 мм | ||
| Рама с фланцем предназначена для организации модульной проходки в прямоугольном проеме. Рама представляет собой сварное изделие из стали, в которое устанавливаются уплотнительные модули для групповой прокладки кабелей. Количество ячеек – 1, размер ячейки – 120х100 мм. Глубина – 60 мм. Материал – горячеоцинкованная сталь. | ||
| Круглые одиночные проходки устанавливаются в стену или перекрытие для прокладки через них одиночных кабелей или труб в металлических гильзах или в уже существующих отверстиях. Наружный диаметр — 25 мм, глубина — 40 мм, диаметр прокладываемого кабеля или трубы — 3-11 мм. | ||
| Рама с фланцем разборная предназначена для организации модульной проходки в прямоугольном проеме. Рама представляет собой разборное изделие из стали, в которое устанавливаются уплотнительные модули для прокладки кабелей. Разборные рамы подходят для установки в проемы с уже проложенными кабелями. Количество ячеек – 1, размер ячейки – 120×280 мм. Глубина – 60 мм. Материал – горячеоцинкованная сталь. | ||
| Круглые проходки с проемом устанавливаются в круглое отверстие в стене или перекрытии для групповой прокладки кабелей или труб. Наружный диаметр — 100 мм, глубина — 70 мм, размер проема — 60×60 мм. | ||
| Предназначение вентиляционного блока — обеспечение циркуляции воздуха и отвод тепла из огнестойкого кабельного короба в стандартных условиях работы. Материал вентблока — силикат кальция. Кроме того, в состав входит вспучивающийся материал, который при воздействии пожара образует теплоизоляционную пену, заполняющую собой вентиляционные отверстия. Габариты — 100х100х40 мм. | ||
| Кабельные модули устанавливаются в раму для последующей прокладки через них кабелей. Герметизируют место прохода кабеля, препятствуют распространению пожара. Сечение модуля 120×120 мм, глубина — 60 мм, диаметр прокладываемого кабеля — 67-99 мм. | ||
| Круглые одиночные проходки устанавливаются в стену или перекрытие для прокладки через них одиночных кабелей или труб в металлических гильзах или в уже существующих отверстиях. Наружный диаметр — 200 мм, глубина — 70 мм, диаметр прокладываемого кабеля или трубы — 138-170 мм. | ||
| Круглые проходки с проемом устанавливаются в круглое отверстие в стене или перекрытии для групповой прокладки кабелей или труб. Наружный диаметр — 150 мм, глубина — 70 мм, размер проема — 90×90 мм. | ||
| Круглые одиночные проходки устанавливаются в стену или перекрытие для прокладки через них одиночных кабелей или труб в металлических гильзах или в уже существующих отверстиях. Наружный диаметр — 125 мм, глубина — 70 мм, диаметр прокладываемого кабеля или трубы — 67-99 мм. | ||
| Разделительная пластина устанавливается между рядами модулей по горизонтали, обеспечивая равномерное распределение давления компрессионных модулей по всей площади. Ширина — 120 мм. | ||
| fsb412004 | Предназначение огнестойких ответвительных коробок – соединение и ответвление проводов и кабелей с сохранением работоспособности при пожаре. Коробки применяются в составе огнестойких кабельных линий и прошли испытания в соответствии с ГОСТ Р 53316 с продукцией различных кабельных заводов. Материал – специальный термопласт, цвет – оранжевый, RAL2003. В комплект поставки коробок входят керамические клеммники, а также огнестойкие... | |
| Огнестойкие перегородки предназначены для разделения кабельных линий, препятствуя распространению пожара в случае его возникновения. Согласно ПУЭ, установка огнестойких перегородок необходима в случаях прокладки: взаиморезервируемых цепей (в одном коробе), цепей рабочего и аварийного эвакуационного освещения (в одном коробе), цепей до 42 В с цепями выше 42 В (в одном коробе), контрольных кабелей и кабелей связи с... | ||
| Перегородки DV обеспечивают соответствие требованиям российских нормативов по выполнению огнезащитного экрана между кабельными линиями и трубопроводами с горючими и легковоспламеняющимися газами и жидкостями на эстакадах и галереях. Предел огнестойкости – EI15 при испытании по ГОСТ 30247.0-94 и ГОСТ 30247.1-94. Ширина — 1000 мм | ||
| Перегородки DV обеспечивают соответствие требованиям российских нормативов по выполнению огнезащитного экрана между кабельными линиями и трубопроводами с горючими и легковоспламеняющимися газами и жидкостями на эстакадах и галереях. Предел огнестойкости – EI15 при испытании по ГОСТ 30247.0-94 и ГОСТ 30247.1-94. Ширина — 400 мм | ||
| Круглые одиночные проходки устанавливаются в стену или перекрытие для прокладки через них одиночных кабелей или труб в металлических гильзах или в уже существующих отверстиях. Наружный диаметр — 50 мм, глубина — 70 мм, диаметр прокладываемого кабеля или трубы — 10-30 мм. | ||
| Компрессионные модули устанавливаются в каждой ячейке рамы и предназначены для уплотнения ячейки проходки в целом. Ширина — 60 мм, номинальная высота — 40 мм, номинальная глубина — 60 мм. | ||
| Огнестойкие подушки предназначены для монтажа проходок в местах пересечения металлическими лотками стен или перекрытий. Проходка состоит из плотно уложенных подушек, оболочка которых изготовлена из огнеупорной ткани, а внутри находится терморасширяющийся наполнитель. Под воздействием высокой температуры (>200 °C) огнестойкие подушки разбухают более чем на 40 % от своего первоначального объема, тем самым формируя герметичное уплотнение, препятствующее... | ||
| Рама с фланцем предназначена для организации модульной проходки в прямоугольном проеме. Рама представляет собой сварное изделие из стали, в которое устанавливаются уплотнительные модули для групповой прокладки кабелей. Количество ячеек – 2, размер ячейки – 60х220 мм. Глубина – 60 мм. Материал – горячеоцинкованная сталь. |
