Описание

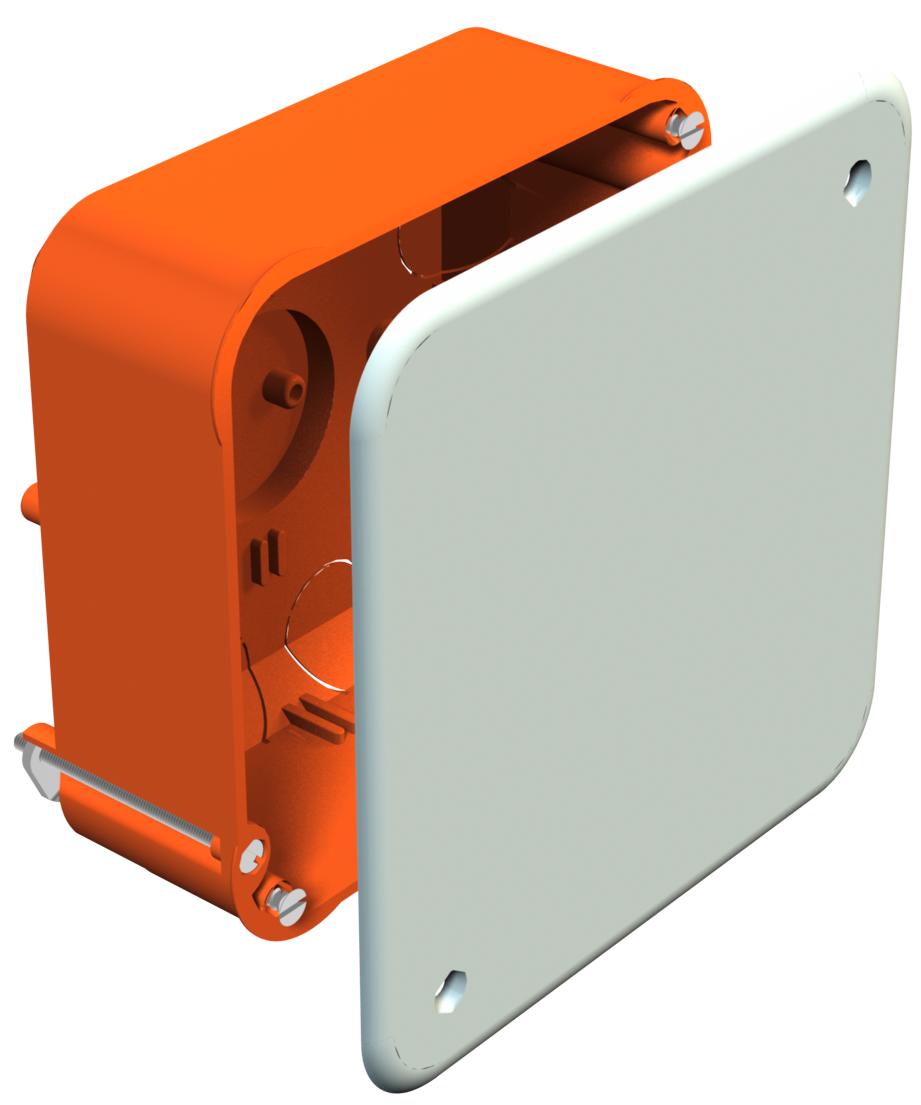

Распределительные коробки для полых стен на глубину не менее 50 мм и с толщиной пластины 7–35 мм. С белой крышкой и винтами крышки. Подходит для установки стандартных шин (перфорированных монтажных шин) для линейных клемм.
• 8 вводов Ø 20 мм
• 8 вводов для кабелей NYM 3 x 1,5 мм²
• 4 ввода для телекоммуникационных проводов (низкое напряжение)
Согласно IEC 61670-1, IEC 61670-22 и DIN 49073-1.
Детали
| Ввод сзади | да |
|---|---|
| Вид защиты | IP30 |
| Вид прохода через корпус | Предварительная штамповка |
| воздухонепроницаемая | нет |
| Высота | 50 mm |
| Высота пола мин. | 50 mm |
| Длина | 105 mm |
| Для труб диаметром | 20 мм |
| Количество вводов | 20 |
| Комплектация | без |
| Крепление крышки | Привинчен |
| Крышка | Непрозрачный |
| макс. Поперечное сечение | 4 mm² |
| Материал | Полипропилен |
| Не содержит галогенов | да |
| Номинальное сечение макс. | 4 mm² |
| Номинальное сечение мин. | 2,5 mm² |
| Пломбируемая | нет |
| Повышение живучести конструкции | без |
| Подходит для пластин толщиной макс. | 35 mm |
| Подходит для пластин толщиной мин. | 7 mm |
| Размер | 105x105x50 |
| Расчетное напряжение | 400 V |
| С винтами | да |
| С переходником | без |
| С экранированием | нет |
| Со скобами | нет |
| Способ ввода | Провода NYM, телекоммуникационные провода и гофрированные трубы |
| Трудновоспламеняющийся | согласно VDE 0471/DIN 695 части 2-1, температура при испытании 850 °C |
| Углеродный след CO2 (GWP) от колыбели до ворот | 0,0122 кг CO2e / 1 Шт. |
| Ударопрочность | нет |
| Форма | квадратные |
| Цвет | оранжевый |
| Ширина | 105 mm |
