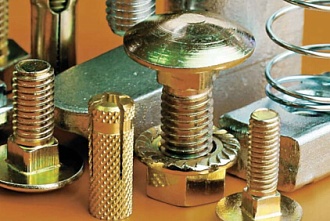

Метизы M5 Combitech
Система крепежа «M5 Combitech» — это универсальное решение, предназначенное для монтажа кабельных трасс на базе любых серий металлических лотков ДКС.
Благодаря широкому ассортименту крепёжных элементов и их взаимной совместимости система легко адаптируется под задачи любой сложности. С её помощью можно реализовать кабельные трассы самого разнообразного конфигурационного уровня — от простых до нестандартных и многоуровневых.
Все изделия системы обеспечивают надёжное соединение без применения сварки.
Метизы выпускаются в нескольких исполнениях, при этом базовым вариантом является сталь, оцинкованная по методу Сендзимира.
Фото | Код | Наименование | Описание |
|---|---|---|---|
 | Самосверлящий самонарезающийся винт с шайбой используется для крепления к сэндвич-панелям несущих конструкций и молниеотводных полос. Длина винта — 185 мм. | ||
| Резьбовая шпилька применяется для подвеса кабельных трасс к потолку. Нержавеющая сталь AISI 304 отличается устойчивостью к коррозии и химическим воздействиям, что позволяет применять шпильки в агрессивных средах, на предприятиях пищевой, металлургической, фармацевтической отрасли. | ||
| Стальной трос толщиной 4 мм используется для подвеса различных монтажных аксессуаров и металлоконструкций. Рабочая нагрузка — 192 кг. | ||
| Шайба с узкими полями используется для соединения между собой монтажных элементов. | ||
| Винт М8х30 для крепления к С-образным профилям применяется для монтажа консолей к различным профилям С-образной формы. | ||
| Болт с шестигранной головкой применяется для соединения между собой монтажных элементов, а также для крепления конструкций к потолку, полу, стенам. Нержавеющая сталь 316L отличается высокой устойчивостью к коррозии и химическим воздействиям. Это позволяет применять болты в крайне агрессивных средах и экстремальных условиях: например, в прибрежных и морских районах, на глубоководных нефтедобывающих платформах, в кораблестроении, на... | ||
| Гайка с насечкой, препятствующей откручиванию, применяется для соединения между собой кабельных лотков и крепления лотков к монтажным аксессуарам. Противокоррозионное цинкнаполненное покрытие повышает срок службы изделия в условиях агрессивных сред и высокой влажности. | ||
| Анкер-шуруп с шестигранной головкой и пресс-шайбой применяется для быстрого крепления тяжеловесных конструкций к армированному и неармированному бетону (с трещинами и без трещин), природному камню. Длина анкер-шурупа 60 мм. Диаметр сверла 8 мм. Пресс-шайба для увеличения площади прижима. Отсутствие распорной силы на основание позволяет крепить анкер-шуруп вблизи края основания и соседних анкеров. Скорость установки анкер-шурупа выше... | ||
| Коуш для троса незаменим при монтажных и такелажных работах. Он применяется для предотвращения перетирания канатов и тросов в местах их сгибов. Толщина троса — 2-3 мм. | ||
| Шпилька-шуруп служит для крепления монтажных аксессуаров к дереву, бетону, природному камню. Применяется совместно с соответствующим по размеру дюбелем. | ||
| Шестигранная гайка используется для крепления монтажных аксессуаров к лоткам, а также для соединения монтажных аксессуаров между собой. Противокоррозионное цинкнаполненное покрытие повышает срок службы изделия в условиях агрессивных сред и высокой влажности. | ||
| Саморез со сверлом 4.2х16 используется для крепления конструкций и листовых материалов толщиной не более 2 мм к несущим поверхностям, а также для их соединения между собой. Диаметр винта — 4,2 мм, длина — 16 мм. | ||
| Клипса фиксируется на балке сбоку и предназначена для крепления кабелей или труб. Изделие предназначено для балок толщиной от 4 до 7,5 мм. Рекомендуемый диаметр кабеля или трубы — 8-9 мм. | ||
| Короткая шпилька применяется для соединения аксессуаров между собой, а также крепления к профилям и консолям трубных хомутов. | ||
| Кузовная шайба используется при соединении между собой монтажных элементов. Отличительная особенность изделия — высокая прочность и широкие поля. Нержавеющая сталь 316L отличается высокой устойчивостью к коррозии и химическим воздействиям, что позволяет применять шайбы в крайне агрессивных средах и при экстремальных условиях применения: например, в прибрежных и морских районах, на глубоководных нефтедобывающих платформах, в кораблестроении, на... | ||
| Резьбовая шпилька применяется для подвеса кабельных трасс к потолку. Нержавеющая сталь 316L отличается высокой устойчивостью к коррозии и химическим воздействиям, что позволяет применять шпильки в крайне агрессивных средах и при экстремальных условиях применения: например, в прибрежных и морских районах, на глубоководных нефтедобывающих платформах, в кораблестроении, на химическом производстве. | ||
| Держатель фиксируется на горизонтальной поверхности балки (сбоку) и предназначен для крепления труб или кабелей. Изделие предназначено для балок толщиной от 10 до 15 мм. Рекомендуемый диаметр кабеля или трубы — 22-30 мм. | ||
| Латунный разрезной анкер применяется для крепления легких конструкций к основаниям из бетона, камня, полнотелого кирпича. Для забивания не требуется значительных усилий. | ||
| Винт с гладкой головокой и квадратным подголовником применяется для соединения между собой монтажных аксессуаров, а также их крепления к металлическим лоткам. Противокоррозионное цинкнаполненное покрытие повышает срок службы изделия в условиях агрессивных сред и высокой влажности. | ||
| Резьбовая шпилька применяется для подвеса кабельных трасс к потолку. | ||
| Шпилька-шуруп служит для крепления монтажных аксессуаров к дереву, бетону, природному камню. Применяется совместно с соответствующим по размеру дюбелем. | ||
| Анкер-шуруп с внутренней резьбой применяется для быстрого крепления тяжеловесных конструкций к армированному и неармированному бетону (с трещинами и без трещин), природному камню. Внутренняя резьба М8 позволяет вкручивать шпильку непосредственно в шуруп. Длина анкер-шурупа 35 мм. Отсутствие распорной силы на основание позволяет крепить анкер-шуруп вблизи края основания и соседних анкеров. Скорость установки анкер-шурупа выше до 40%... | ||
| |||
| Кузовная шайба используется при соединении между собой монтажных элементов. Отличительная особенность изделия — высокая прочность и широкие поля. Противокоррозионное цинкнаполненное покрытие повышает срок службы изделия в условиях агрессивных сред и высокой влажности. | ||
| Гайка с насечкой, препятствующей откручиванию, применяется для соединения между собой кабельных лотков и крепления лотков к монтажным аксессуарам. | ||
| Такелажная скоба применяется в судоремонтных работах, грузовых перевозках, строительстве. С его помощью тросы или цепи можно соединять между собой или же монтировать их к различным основаниям. | ||
| Винт с полуцилиндрической головкой используется для соединения между собой монтажных элементов. | ||
| Карабин используется для соединения между собой тросов, веревок, цепей, а также для их крепления к опорным конструкциям. Разъемное соединение можно легко демонтировать при необходимости. Встроенный фиксатор делает соединение более надежным. Карабин может применяться только для крепления, для подъема грузов его использовать нельзя. | ||
| Анкер-шуруп с внутренней резьбой применяется для быстрого крепления тяжеловесных конструкций к армированному и неармированному бетону (с трещинами и без трещин), природному камню. Внутренняя резьба М8 позволяет вкручивать шпильку непосредственно в шуруп. Длина анкер-шурупа 55 мм. Отсутствие распорной силы на основание позволяет крепить анкер-шуруп вблизи края основания и соседних анкеров. Скорость установки анкер-шурупа выше до 40%... | ||
| Короткая шпилька применяется для соединения аксессуаров между собой, а также крепления к профилям и консолям трубных хомутов. | ||
| Клипса фиксируется на балке сбоку и предназначена для крепления кабелей или труб. Изделие предназначено для балок толщиной от 1 до 4 мм. Рекомендуемый диаметр кабеля или трубы — 15-18 мм. | ||
| Резьбовая шпилька применяется для подвеса кабельных трасс к потолку. Нержавеющая сталь AISI 304 отличается устойчивостью к коррозии и химическим воздействиям, что позволяет применять шпильки в агрессивных средах, на предприятиях пищевой, металлургической, фармацевтической отрасли. | ||
| Винт для электрического соединения М5х8 предназначен для соединения крышек лотков. Крышки соединяются внахлест таким образом, чтобы обеспечивалась непрерывность электрического контура. Нержавеющая сталь 316L отличается высокой устойчивостью к коррозии и химическим воздействиям. Это позволяет применять винты в крайне агрессивных средах и экстремальных условиях: например, в прибрежных и морских районах, на глубоководных нефтедобывающих платформах, в кораблестроении, на... | ||
| Гайка с насечкой, препятствующей откручиванию, применяется для соединения между собой кабельных лотков и крепления лотков к монтажным аксессуарам. Нержавеющая сталь AISI 304 отличается устойчивостью к коррозии и химическим воздействиям, что позволяет применять гайки в агрессивных средах, на предприятиях пищевой, металлургической, фармацевтической отрасли. | ||
| Складной пружинный анкер применяется для крепления к тонкостенным конструкциям (ДСП, гипсокартон). Использование изделия обеспечивает высокую скорость монтажа. | ||
| Стальной трос толщиной 6 мм используется для подвеса различных монтажных аксессуаров и металлоконструкций. Рабочая нагрузка — 432 кг. | ||
| Рым-болт используется для подвесов, крепления конструкций, а также для крепления к грузам тросов и канатов. | ||
| Закрывающая струбцина используется для крепления монтажного профиля к швеллеру без сверлильных или сварочных работ. | ||
| Резьбовая шпилька применяется для подвеса кабельных трасс к потолку. Нержавеющая сталь 316L отличается высокой устойчивостью к коррозии и химическим воздействиям, что позволяет применять шпильки в крайне агрессивных средах и в экстремальных условиях применения: например, в прибрежных и морских районах, на глубоководных нефтедобывающих платформах, в кораблестроении, на химическом производстве. | ||
| Гайка с пружиной для подвешивания профиля используется для крепления консолей к С-образным профилям, к траверсам и подвесам на их основе. Нержавеющая сталь 316L отличается высокой устойчивостью к коррозии и химическим воздействиям, позволяет применять гайки в крайне агрессивных средах и при экстремальных условиях применения: например в прибрежных и морских районах, на глубоководных нефтедобывающих платформах, в кораблестроении,... | ||
| Шайба с узкими полями используется для соединения между собой монтажных элементов. Противокоррозионное цинкнаполненное покрытие повышает срок службы изделия в условиях агрессивных сред и высокой влажности. | ||
| Стандартный анкер М8 с болтом применяется для крепления тяжелых конструкций к основаниям из бетона, камня, полнотелого кирпича. Пластиковая заглушка защищает его от загрязнения пылью. В комплект изделия уже входит шпилька и гайка — это избавляет от необходимости подбирать их дополнительно. | ||
| Болт с шестигранной головкой применяется для соединения между собой монтажных элементов, а также для крепления конструкций к потолку, полу, стенам. | ||
| Болт с шестигранной головкой применяется для соединения между собой монтажных элементов, а также для крепления конструкций к потолку, полу, стенам. Нержавеющая сталь 316L отличается высокой устойчивостью к коррозии и химическим воздействиям. Это позволяет применять болты в крайне агрессивных средах и экстремальных условиях: например, в прибрежных и морских районах, на глубоководных нефтедобывающих платформах, в кораблестроении, на... | ||
| Короткая шпилька применяется для соединения аксессуаров между собой, а также крепления к профилям и консолям трубных хомутов. | ||
| Болт с шестигранной головкой применяется для соединения между собой монтажных элементов, а также для крепления конструкций к потолку, полу, стенам. Нержавеющая сталь 316L отличается высокой устойчивостью к коррозии и химическим воздействиям, что позволяет применять болты в крайне агрессивных средах и экстремальных условиях: например, в прибрежных и морских районах, на глубоководных нефтедобывающих платформах, в кораблестроении, на... | ||
| Болт с шестигранной головкой применяется для соединения между собой монтажных элементов, а также для крепления конструкций к потолку, полу, стенам. | ||
| |||
| Одинарный зажим для троса используется в монтажных, строительных, такелажных работах для удлинения стальных тросов и создания проушин и петель. Аксессуар совместим с тросами диаметром 5 мм. | ||
| Винт с дюбелем предназначен для монтажа легких конструкций и оборудования к бетону, природному камню, полнотелому и пустотелому кирпичу. |
