Лестничные лотки L5 Combitech
Система «L5 Combitech» — это линейка лестничных лотков и специализированных аксессуаров, предназначенная для открытой прокладки кабелей на объектах коммерческого, промышленного и гражданского назначения.
Конструкция лестничных лотков состоит из двух перфорированных продольных бортов (лонжеронов), соединённых поперечными перемычками (траверсами). Благодаря такой схеме они обеспечивают повышенную несущую способность по сравнению с листовыми лотками при сопоставимых габаритах и массе.
Для сборки элементов лотков применяется технология клинчинга — механическое соединение без сварки или клёпки. Этот метод сохраняет устойчивость конструкции к вибрационным воздействиям и не снижает её прочностные характеристики.
Кроме основной функции, лестничные лотки шириной 100 мм могут выполнять роль несущего каркаса для светильников: они прошли испытания на точечную нагрузку и подтверждены для такого применения.

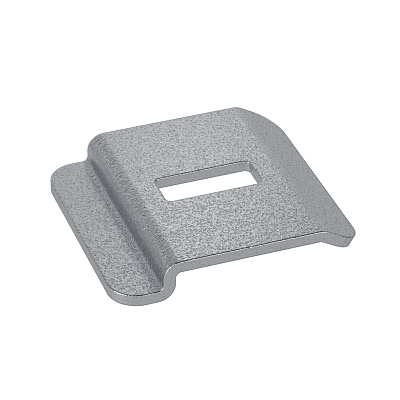

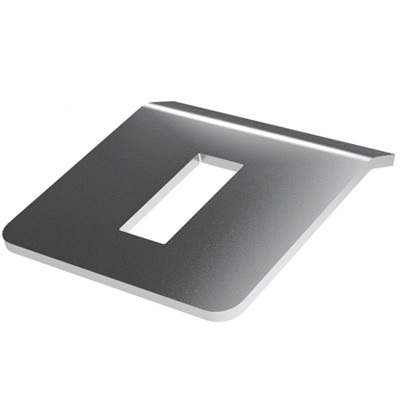

Фото | Код | Наименование | Описание |
|---|---|---|---|
 | Крышка на Т-образный ответвитель предназначена для дополнительной защиты кабеля от воздействия окружающей среды. Она легко и надежно крепится, предотвращая попадание влаги и крупных частиц внутрь лотка. Данный аксессуар предназначен для ответвителей с шириной основания 600 мм и радиусом поворота 300 мм. Толщина стали — 1 мм. Изделие представлено в специальном исполнении "Цинк-ламельное покрытие". | ||
| |||
| Угол горизонтальный 45 градусов 100×300 R-300 | ||
| Угол вертикальный внешний предназначен для организации поворота трассы на основе лестничных лотков с высотой борта 100 мм и шириной основания 200 мм вниз на 45 градусов. Радиус поворота угла — 300 мм. Аксессуар поставляется в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа. Данное изделие представлено в исполнении "Сталь, оцинкованная по методу Сендзимира".... | ||

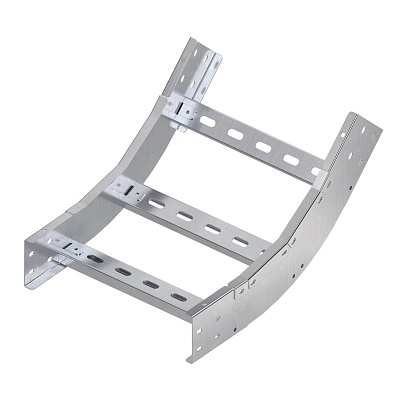

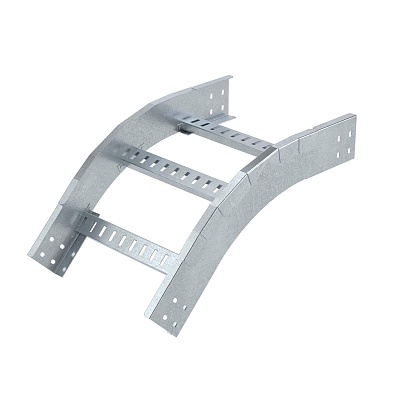

| Угол вертикальный внутренний предназначен для организации поворота трассы на основе лестничных лотков с высотой борта 80 мм и шириной основания 400 мм вверх на 45 градусов. Радиус поворота угла — 600 мм. Аксессуар поставляется в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа. Изделие представлено в специальном исполнении "Цинк-ламельное покрытие". | ||

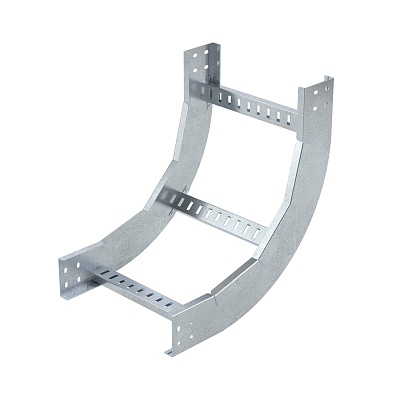

| Угол вертикальный внутренний предназначен для организации поворота трассы на основе лестничных лотков с высотой борта 80 мм и шириной основания 300 мм вверх на 90 градусов. Радиус поворота угла — 600 мм. Аксессуар поставляется в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа. Данное изделие представлено в исполнении "Сталь, оцинкованная по методу Сендзимира". | ||
| |||

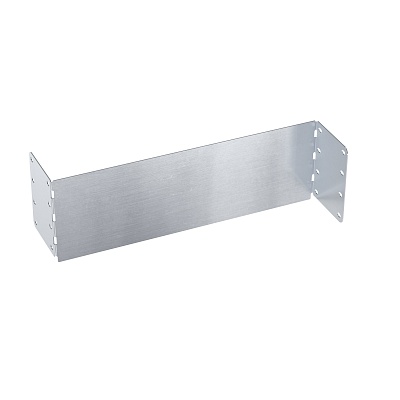

| Перегородка предназначена для разделения цепей различного назначения внутри вертикального внутреннего угла 45 градусов высотой 50 мм с радиусом изгиба 900 мм, чтобы предотвратить возникновение помех. Комплектный аксессуар. Поставляется в разогнутом виде в комплекте с винтами CM010610HDZ и гайками CM100600HDZ. Изделие представлено в специальном исполнении "Горячий цинк", которое отличает повышенная устойчивость к коррозии. | ||
| Угол горизонтальный 90º 50×600 R300, цинк-ламельный | ||
| Крышка на Т-образный ответвитель предназначена для дополнительной защиты кабеля от воздействия окружающей среды. Она легко и надежно крепится, предотвращая попадание влаги и крупных частиц внутрь лотка. Данный аксессуар предназначен для ответвителей с шириной основания 300 мм и радиусом поворота 300 мм. Толщина стали — 1 мм. Изделие представлено в специальном исполнении "Цинк-ламельное покрытие". | ||
| Угол вертикальный внешний предназначен для организации поворота трассы на основе лестничных лотков с высотой борта 80 мм и шириной основания 600 мм вниз на 90 градусов. Радиус поворота угла — 300 мм. Аксессуар поставляется в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа. Изделие представлено в специальном исполнении "Цинк-ламельное покрытие". | ||

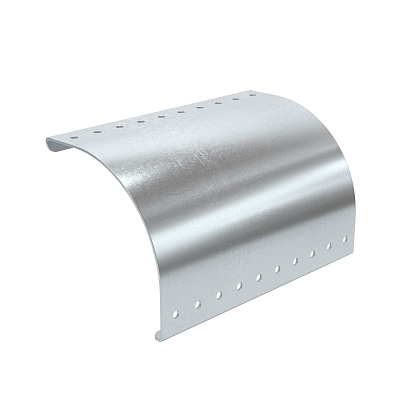

| Крышка на угол вертикальный внешний 90 градусов с радиусом поворота 900 мм предназначена для угла вертикального внешнего 90 градусов с высотой борта — 50 мм и шириной основания — 600 мм. Применяется для защиты кабеля от внешних воздействий и механических повреждений. Аксессуар поставляется в виде комплекта, в состав которого входят крепежные элементы, необходимые для надежного... | ||
| Горизонтальный угол 90 градусов обеспечивает плавный поворот трассы в горизонтальной плоскости. В состав комплектного аксессуара входят детали, необходимые для качественного и надежного монтажа: соединительные пластины и крепежные элементы. Ширина – 300 мм, высота – 50 мм. Толщина лонжерона изделия – 1,5 мм, а толщина поперечины – 1,0 мм. Данное изделие представлено в исполнении "Сталь, оцинкованная... | ||

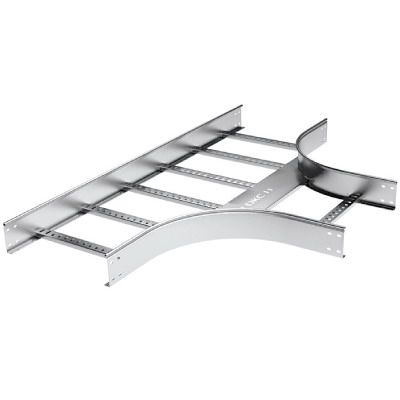

| Т-образный ответвитель позволяет создавать ответвления трассы в горизонтальной и вертикальной плоскости. Позволяет проложить кабели с большим сечением благодаря радиусу изгиба R900. Кроме того, ответвитель может применяться для построения параллельных трасс в горизонтальной плоскости. В состав комплектного аксессуара входят соединительные пластины и крепежные элементы, необходимые для надежного и качественного монтажа. Ширина – 600 мм, высота – 100... | ||
| Крышка на угол вертикальный внутренний 90 градусов с радиусом поворота R = 300 мм для лотка с высотой борта — 80 мм и шириной основания — 500 мм. Применяется для защиты кабеля от внешних воздействий и механических повреждений. Толщина стали — 1 мм. Аксессуар поставляется в виде комплекта, в состав которого входят соединительные пластины и крепежные элементы,... | ||
| Горизонтальный угол 90 градусов обеспечивает плавный поворот трассы в горизонтальной плоскости. В состав комплектного аксессуара входят детали, необходимые для качественного и надежного монтажа: соединительные пластины и крепежные элементы. Ширина – 300 мм, высота – 100 мм. Аксессуары в исполнении "Цинк-ламель" имеют специальное покрытие, в состав которого входит алюминий, цинк и магний. Такое покрытие обеспечивает электрохимическую... | ||
| Крышка на угол горизонтальный 90 градусов осн.200 R900 легко и надежно крепится, предотвращая попадание влаги и крупных частиц внутрь лотка. При необходимости можно на время снять крышку для доступа к кабелю – для этого не требуется специальных инструментов. Крышка поставляется в комплекте с крепежными элементами, необходимыми для качественного и надежного монтажа. Аксессуары в исполнении "Цинк-ламель"... | ||
| |||
| Крышка на угол вертикальный внутренний 45 градусов с радиусом поворота R = 300 мм для лотка с высотой борта — 50 мм и шириной основания — 500 мм. Применяется для защиты кабеля от внешних воздействий и механических повреждений. Толщина стали — 1 мм. Аксессуар поставляется в виде комплекта, в состав которого входят соединительные пластины и крепежные элементы,... | ||
| |||
| Крышка на угол горизонтальный 45 градусов осн.300 R900 легко и надежно крепится, предотвращая попадание влаги и крупных частиц внутрь лотка. При необходимости можно на время снять крышку для доступа к кабелю – для этого не требуется специальных инструментов. Крышка поставляется в комплекте с крепежными элементами, необходимыми для качественного и надежного монтажа. Изделие представлено в специальном... | ||
| Угол горизонтальный 90 градусов 50х300 R-600, горячеоцинкованный | ||
| Х-ответвитель 80х500 R-300 | ||
| Угол вертикальный внутренний предназначен для организации поворота трассы на основе лестничных лотков с высотой борта 100 мм и шириной основания 500 мм вверх на 90 градусов. Радиус поворота угла — 300 мм. Аксессуар поставляется в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа. Изделие представлено в специальном исполнении "Цинк-ламельное покрытие". | ||
| Угол вертикальный внешний предназначен для организации поворота трассы на основе лестничных лотков с высотой борта 80 мм и шириной основания 500 мм вниз на 45 градусов. Радиус поворота угла — 300 мм. Аксессуар поставляется в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа. Данное изделие представлено в исполнении "Сталь, оцинкованная по методу Сендзимира". | ||

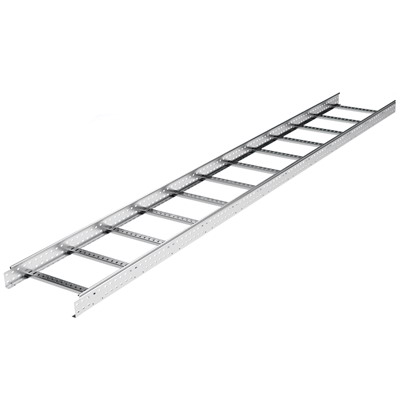

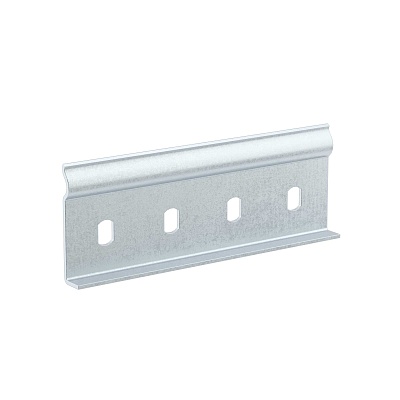

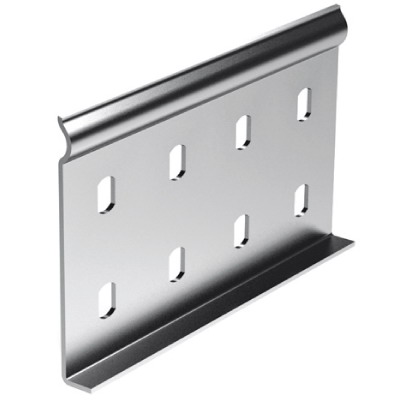

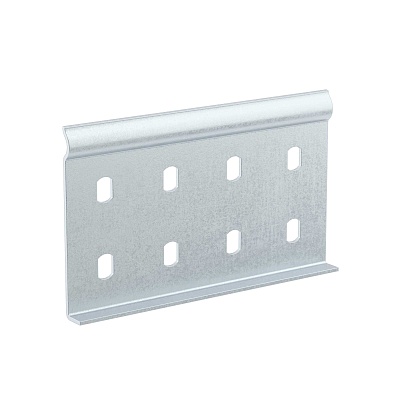

| Лестничный лоток предназначен для открытой прокладки кабеля на объектах различного назначения. Конструкция лестничных лотков обеспечивает высокую несущую способность. Ширина основания лотка — 300 мм, высота боковой стенки — 50 мм, длина секции — 3000 мм, толщина лонжерона — 1,2 мм. Изделие представлено в специальном исполнении "Цинк-ламельное покрытие". | ||
| |||
| Угол вертикальный внешний предназначен для организации поворота трассы на основе лестничных лотков с высотой борта 100 мм и шириной основания 500 мм вниз на 90 градусов. Радиус поворота угла — 600 мм. Аксессуар поставляется в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа. Изделие представлено в специальном исполнении "Цинк-ламельное покрытие". Толщина лонжерона изделия... | ||
| Угол горизонтальный 90 градусов 50х500 R-300, горячеоцинкованный | ||
| Угол горизонтальный 90 градусов 50х200 R-300, горячеоцинкованный | ||
| Угол вертикальный внешний предназначен для организации поворота трассы на основе лестничных лотков с высотой борта 100 мм и шириной основания 300 мм вниз на 45 градусов. Радиус поворота угла — 600 мм. Аксессуар поставляется в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа. Изделие представлено в специальном исполнении "Цинк-ламельное покрытие". | ||
| Перегородка предназначена для разделения цепей различного назначения внутри горизонтального угла в исполнении цинк-ламель, высотой 50 мм, чтобы предотвратить возникновение помех. Комплектный аксессуар. Поставляется в разогнутом виде в комплекте с винтами CM010610HDZ. и гайками CM100600HDZ. | ||
| Крышка на угол горизонтальный 45 градусов осн.200 R900 легко и надежно крепится, предотвращая попадание влаги и крупных частиц внутрь лотка. При необходимости можно на время снять крышку для доступа к кабелю – для этого не требуется специальных инструментов. Крышка поставляется в комплекте с крепежными элементами, необходимыми для качественного и надежного монтажа. Аксессуары в исполнении "Цинк-ламель"... | ||
| Крышка на угол вертикальный внутренний 90 градусов с радиусом поворота 900 мм предназначена для угла вертикального внутреннего 90 градусов с высотой борта — 100 мм и шириной основания — 400 мм. Применяется для защиты кабеля от внешних воздействий и механических повреждений. Аксессуар поставляется в виде комплекта, в состав которого входят крепежные элементы, необходимые для надежного... | ||
| Угол вертикальный внешний предназначен для организации поворота трассы на основе лестничных лотков с высотой борта 100 мм и шириной основания 400 мм вниз на 90 градусов. Радиус поворота угла — 300 мм. Аксессуар поставляется в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа. Изделие представлено в специальном исполнении "Цинк-ламельное покрытие". | ||
| Крышка на X-образный ответвитель осн.400 R900 легко и надежно крепится, предотвращая попадание влаги и крупных частиц внутрь лотка. При необходимости можно на время снять крышку для доступа к кабелю – для этого не требуется специальных инструментов. Крышка поставляется в комплекте с крепежными элементами, необходимыми для качественного и надежного монтажа. Аксессуары в исполнении "Цинк-ламель" имеют специальное... | ||
| X-образный ответвитель позволяет создавать X-образные ответвления трассы в горизонтальной плоскости. В состав комплектного аксессуара входят соединительные пластины и крепежные элементы, необходимые для надежного и качественного монтажа. Ширина – 300 мм, высота – 100 мм. Изделие представлено в специальном исполнении "Горячий цинк", которое отличает повышенная устойчивость к коррозии. Толщина лонжерона изделия – 1,5 мм, а толщина... | ||
| |||
| Угол горизонтальный 90 градусов 100х500 R-300, горячеоцинкованный | ||
| Угол вертикальный внешний предназначен для организации поворота трассы на основе лестничных лотков с высотой борта 50 мм и шириной основания 600 мм вниз на 45 градусов. Радиус поворота угла — 300 мм. Аксессуар поставляется в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа. Изделие представлено в специальном исполнении "Цинк-ламельное покрытие". Толщина лонжерона изделия... | ||
| Внешний соединитель GTO LI может применяться для соединения прямых элементов на больших пролетах, а также для соединения прямых элементов на высоконагруженных участках. Данное изделие предназначено для лотков или аксесуаров с высотой борта 100 мм. Толщина стали — 2,5 мм. Изделие представлено в специальном исполнении "Цинк-ламельное покрытие". | ||
| Крышка на угол вертикальный внешний 90 градусов с радиусом поворота R = 300 мм для лотка с высотой борта — 50 мм и шириной основания — 600 мм. Применяется для защиты кабеля от внешних воздействий и механических повреждений. Толщина стали — 1 мм. Аксессуар поставляется в виде комплекта, в состав которого входят соединительные пластины и крепежные элементы,... | ||
| Крышка на Х-образный ответвитель предназначена для дополнительной защиты кабеля от воздействия окружающей среды. Она легко и надежно крепится, предотвращая попадание влаги и крупных частиц внутрь лотка. Данный аксессуар предназначен для Х-образных ответвителей с шириной основания 600 мм и радиусом поворота 300 мм. Толщина стали — 1 мм. Изделие представлено в специальном исполнении "Цинк-ламельное покрытие". | ||
| Крышка на угол вертикальный внешний 90 градусов с радиусом поворота R = 300 мм для лотка с высотой борта — 100 мм и шириной основания — 300 мм. Применяется для защиты кабеля от внешних воздействий и механических повреждений. Толщина стали — 1 мм. Аксессуар поставляется в виде комплекта, в состав которого входят соединительные пластины и крепежные элементы,... | ||
| |||
| Крышка на угол вертикальный внутренний 90 градусов с радиусом поворота R = 300 мм для лотка с высотой борта — 100 мм и шириной основания — 400 мм. Применяется для защиты кабеля от внешних воздействий и механических повреждений. Толщина стали — 1 мм. Аксессуар поставляется в виде комплекта, в состав которого входят соединительные пластины и крепежные элементы,... | ||
| |||
| Горизонтальный угол 90 градусов обеспечивает плавный поворот трассы в горизонтальной плоскости. Позволяет проложить кабели с большим сечением, благодаря радиусу изгиба R600. В состав комплектного аксессуара входят детали, необходимые для качественного и надежного монтажа: соединительные пластины и крепежные элементы. Ширина – 200 мм, высота – 100 мм. Толщина лонжерона изделия – 1,5 мм, а толщина поперечины... | ||
| |||
| Угол вертикальный внешний предназначен для организации поворота трассы на основе лестничных лотков с высотой борта 100 мм и шириной основания 500 мм вниз на 90 градусов. Радиус поворота угла — 600 мм. Аксессуар поставляется в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа. Изделие представлено в исполнении "Горячий цинк". |
