Распределительные шкафы для электрооборудования
Распределительные шкафы для электрооборудования объединяют надёжность, инновационные материалы и гибкость применения. В зависимости от условий эксплуатации и требований проекта доступны три основных типа исполнения:

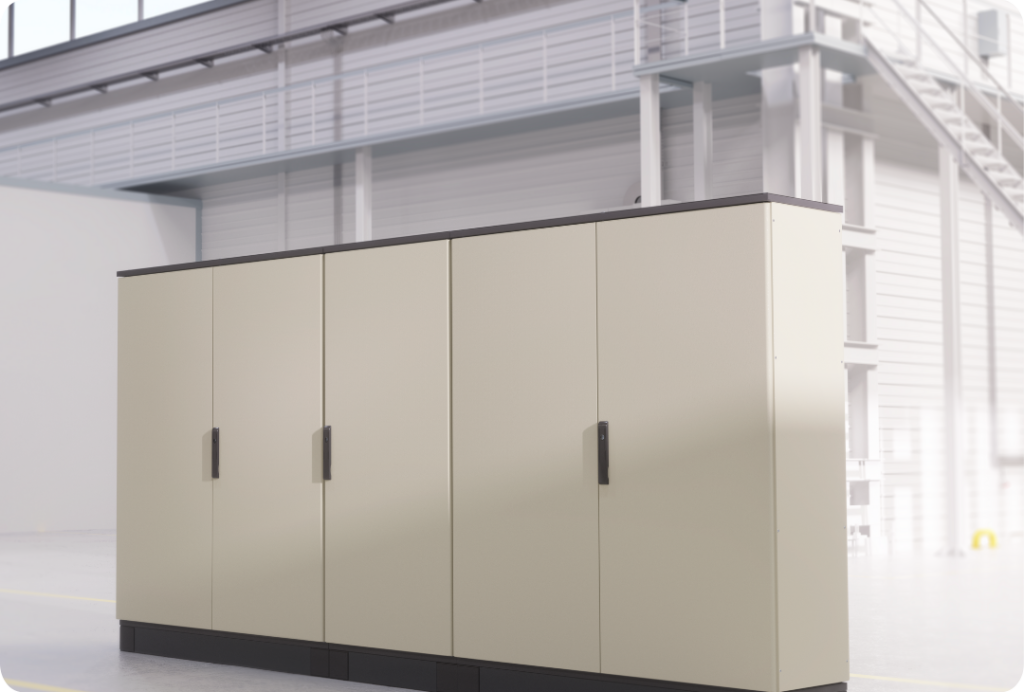

— Металлические корпуса — предназначены для внутренней и наружной установки на промышленных объектах. Обеспечивают высокую механическую прочность, электромагнитную совместимость и удобство монтажа.

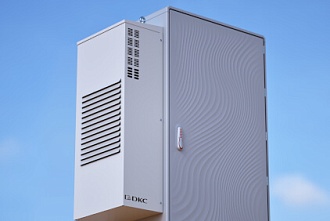

— Корпуса из фибергласа — устойчивы к коррозии, перепадам температур, влаге и химически агрессивным средам. Идеально подходят для сложных условий эксплуатации и рассчитаны на длительный срок службы — до 30 лет.
— Поликарбонатные корпуса — отличаются высокой ударопрочностью, стойкостью к УФ-излучению и широким диапазоном рабочих температур. Предлагаются с различными степенями защиты (IP) и позволяют легко комбинировать несколько модулей в единую систему.
Все решения разработаны с учётом требований современных проектов: от компактных локальных установок до масштабных промышленных систем. Независимо от материала, каждая конструкция обеспечивает надёжную защиту оборудования, простоту обслуживания и эстетичный внешний вид.
Фото | Код | Наименование | Описание |
|---|---|---|---|
 | Задние панели устанавливаются в корпуса CQE N для ограничения доступа к оборудованию. Панели изготавливаются из стали толщиной 1,5 мм и окрашиваются порошковой краской RAL7035. Размер ВхШ: 1400х800 мм | ||
| |||
| |||
| "RAM block" – система универсальных металлических корпусов – сварных и сборных, а также стоек управления. Сборные металлические шкафы СE предназначены для защиты от внешнего воздействия оборудования в системах автоматизации и распределения электроэнергии. Корпуса CE имеют всего 4 сварных шва, что повышает прочность конструкции. Корпуса изготавливаются из листовой стали толщиной 1,5 мм с порошковой полиэфирной окраской. Полиуретановый... | ||
| Навесные корпуса STEX предназначены для систем автоматизации и распределения электроэнергии. Корпус, дверь, фланец STEX изготавливаются из стали толщиной 1,5 мм с атмосферостойким порошковым покрытием, цвет RAL7035. Монтажная плата — из оцинкованной стали 2,5 мм. Безопасное закаленное стекло толщиной 5 мм. Степень защиты IP66, ударопрочность IK10, сейсмостойкость 9 баллов по шкале MSK-64, климатическое исполнение УХЛ1, ОМ2,... | ||
| Комплект "Крыша и основание" используется для сборки корпуса. В комплект входит основание, крыша, монтажные аксессуары, изделия для организации кабельного ввода. Материал — сталь толщиной 1,5 мм с порошковым покрытием RAL9005. Размер ШхГ: 1000х1000 мм | ||
| Навесные корпуса STE предназначены для систем автоматизации и распределения электроэнергии. Корпус, дверь, фланец STE изготавливаются из стали толщиной 1,5 мм с атмосферостойким порошковым покрытием, цвет RAL7035. Монтажная плата — из оцинкованной стали 1,8 мм. Корпуса выполнены по технологии сварки из единого листа металла, что обеспечивает высокую нагрузочную способность и защиту от вибраций. Степень защиты IP66,... | ||
| |||
| Донные пластины изготавливаются из оцинкованной стали толщиной 1,5 мм и используются в шкафах CQE N для герметичного ввода кабеля. Уплотнитель по периметру обеспечивает степень пыле- и влагозащиты до IP 65. Размер ШхГ: 400х400 мм | ||
| |||
| Монтажная плата служит для установки оборудования. Номинальная нагрузка — 600 кг. Плата предназначена для шкафов CQE N. В зависимости от ширины монтажной платы толщина варьируется от 2 до 3 мм. Размер ВхШ: 2000х400 мм | ||
| |||
| |||
| |||
| |||
| Прозрачные двери устанавливаются в корпусах CQE N и применяются для ограничения доступа к оборудованию, если есть необходимость визуального отслеживания его состояния. Стекло двери — ударопрочное. Двери изготавливаются из стали толщиной 2 мм, покрытой порошковой краской RAL7035. Ударопрочное стекло — 4 мм. Угол открытия двери — 130 градусов. Размер ВхШ: 1400х600 мм | ||
| |||
| |||
| |||
| Комплект для сборки шкафа CQE 1800x1000x600 мм, поставляется в виде набора для самостоятельной сборки, в наборе комплект крыша-дно, стойки, дверь со стеклом и задняя панель. ВНИМАНИЕ! Боковые панели, монтажная плата и цоколь не входят в комплект. | ||
| Монтажная плата служит для установки оборудования. Номинальная нагрузка — 600 кг. Плата предназначена для шкафов CQE N. В зависимости от ширины монтажной платы толщина варьируется от 2 до 3 мм. Размер ВхШ: 1800х1600 мм | ||
| |||
| Комплект "Крыша и основание" используется для сборки корпуса. В комплект входит основание, крыша, монтажные аксессуары, изделия для организации кабельного ввода. Материал — сталь толщиной 1,5 мм с порошковым покрытием RAL9005. Размер ШхГ: 1600х400 мм | ||
| |||
| "RAM block" – система универсальных металлических корпусов – сварных и сборных, а также стоек управления. Во внутреннем пространстве шкафов размещается оборудование для систем автоматизации, мониторинга, управления, релейной защиты. Шкафы надежно предохраняют размещенные внутри устройства от внешних воздействий. Корпуса изготовлены из прочной стали толщиной 1,2 – 1,5 мм. Это позволяет размещать внутри тяжелое оборудование и обеспечивает... | ||
| Сплошные двери устанавливаются в корпусах CQE N и применяются для ограничения доступа к оборудованию. Двери изготавливаются из стали толщиной 2 мм, покрытой порошковой краской RAL7035. Угол открытия двери — 130 градусов. Размер ВхШ: 2200х400 мм | ||

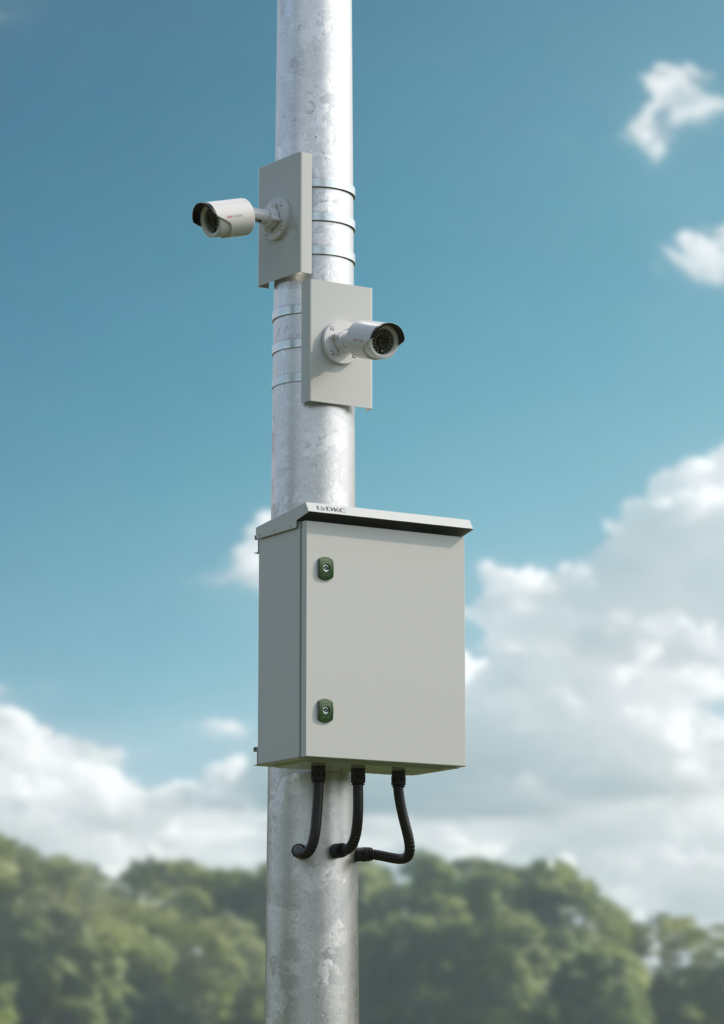

| Шкафы предназначены для защиты оборудования в условиях уличной установки или агрессивных сред. Шкафы имеют степени защиты IP66/IK10 – высочайшая защита от воды, пыли и механических повреждений, УХЛ1 – устойчивость к широкому диапазону температур, осадков и ультрафиолетовому излучению. Плоская дверь обеспечивает дополнительные возможности установки органов управления и сигнализации, а дождевой козырек надежно защищает от попадания внутрь... | ||
| "RAM block" – система универсальных металлических корпусов – сварных и сборных, а также стоек управления. Во внутреннем пространстве шкафов размещается оборудование для систем автоматизации, мониторинга, управления, релейной защиты. Шкафы надежно предохраняют размещенные внутри устройства от внешних воздействий. Корпуса изготовлены из прочной стали толщиной 1,2 – 1,5 мм. Это позволяет размещать внутри тяжелое оборудование и обеспечивает... | ||
| "RAM block" – система универсальных металлических корпусов – сварных и сборных, а также стоек управления. Во внутреннем пространстве шкафов размещается оборудование для систем автоматизации, мониторинга, управления, релейной защиты. Шкафы надежно предохраняют размещенные внутри устройства от внешних воздействий. Корпуса изготовлены из прочной стали толщиной 1,2 – 1,5 мм. Это позволяет размещать внутри тяжелое оборудование и обеспечивает... | ||
| "RAM block" – система универсальных металлических корпусов – сварных и сборных, а также стоек управления. Во внутреннем пространстве шкафов размещается оборудование для систем автоматизации, мониторинга, управления, релейной защиты. Шкафы надежно предохраняют размещенные внутри устройства от внешних воздействий. Корпуса изготовлены из прочной стали толщиной 1,2 – 1,5 мм. Это позволяет размещать внутри тяжелое оборудование и обеспечивает... | ||
| "RAM block" – система универсальных металлических корпусов – сварных и сборных, а также стоек управления. Во внутреннем пространстве шкафов размещается оборудование для систем автоматизации, мониторинга, управления, релейной защиты. Шкафы надежно предохраняют размещенные внутри устройства от внешних воздействий. Корпуса изготовлены из прочной стали толщиной 1,2 – 1,5 мм. Это позволяет размещать внутри тяжелое оборудование и обеспечивает... | ||
| |||
| |||
| Сварные корпуса ST входят в линейку "RAM block". Эту серию отличает высокая ударопрочность (IK 10) и устойчивость к механическим повреждениям. Навесные корпуса ST со сплошной дверью используются для систем автоматизации технологических процессов. Корпуса обеспечивают размещенным внутри устройствам надежную защиту. Двери таких корпусов изготавливаются из металла толщиной 1,5 мм, а сам каркас – из металла толщиной... | ||
| |||
| "RAM block" – система универсальных металлических корпусов – сварных и сборных, а также стоек управления. Сборные напольные шкафы CQE предназначены для монтажа систем управления, распределения энергии, контроля, а также для организации телекоммуникационных узлов. В ассортимент ДКС входит огромное разнообразие решений – напольные шкафы представлены в 116 типоразамерах. Каркас, панели и крыша шкафа изготавливаются из качественной... | ||
| "RAM block" – система универсальных металлических корпусов – сварных и сборных, а также стоек управления. Сборные металлические шкафы СE предназначены для защиты от внешнего воздействия оборудования в системах автоматизации и распределения электроэнергии. Корпуса CE имеют всего 4 сварных шва, что повышает прочность конструкции. Корпуса изготавливаются из листовой стали толщиной 1,5 мм с порошковой полиэфирной окраской. Полиуретановый... | ||
| |||
| |||
| |||
| |||
| "RAM block" – система универсальных металлических корпусов – сварных и сборных, а также стоек управления. Во внутреннем пространстве шкафов размещается оборудование для систем автоматизации, мониторинга, управления, релейной защиты. Шкафы надежно предохраняют размещенные внутри устройства от внешних воздействий. Корпуса изготовлены из прочной стали толщиной 1,2 – 1,5 мм. Это позволяет размещать внутри тяжелое оборудование и обеспечивает... | ||
| |||
| Боковые панели используются для ограничения доступа в шкафы CQE N. В упаковке — 2 штуки. Панели изготавливаются из стали толщиной 1,5 мм и окрашиваются порошковой краской RAL7035. Размер ВхГ: 1400х500 мм | ||
| |||
| |||
| "RAM block" – система универсальных металлических корпусов – сварных и сборных, а также стоек управления. Во внутреннем пространстве шкафов размещается оборудование для систем автоматизации, мониторинга, управления, релейной защиты. Шкафы надежно предохраняют размещенные внутри устройства от внешних воздействий. Корпуса изготовлены из прочной стали толщиной 1,2 – 1,5 мм. Это позволяет размещать внутри тяжелое оборудование и обеспечивает... | ||
| "RAM block" – система универсальных металлических корпусов – сварных и сборных, а также стоек управления. Во внутреннем пространстве шкафов размещается оборудование для систем автоматизации, мониторинга, управления, релейной защиты. Шкафы надежно предохраняют размещенные внутри устройства от внешних воздействий. Корпуса изготовлены из прочной стали толщиной 1,2 – 1,5 мм. Это позволяет размещать внутри тяжелое оборудование и обеспечивает... | ||
| |||
| Перфорированные монтажные платы применяются как универсальная основа для монтажа электрических компонентов и оборудования. Их перфорация обеспечивает гибкость расположения элементов за счет возможности крепления в различных точках, что упрощает установку компонентов. Размер ВхШ: 2200х400 мм |
