Описание

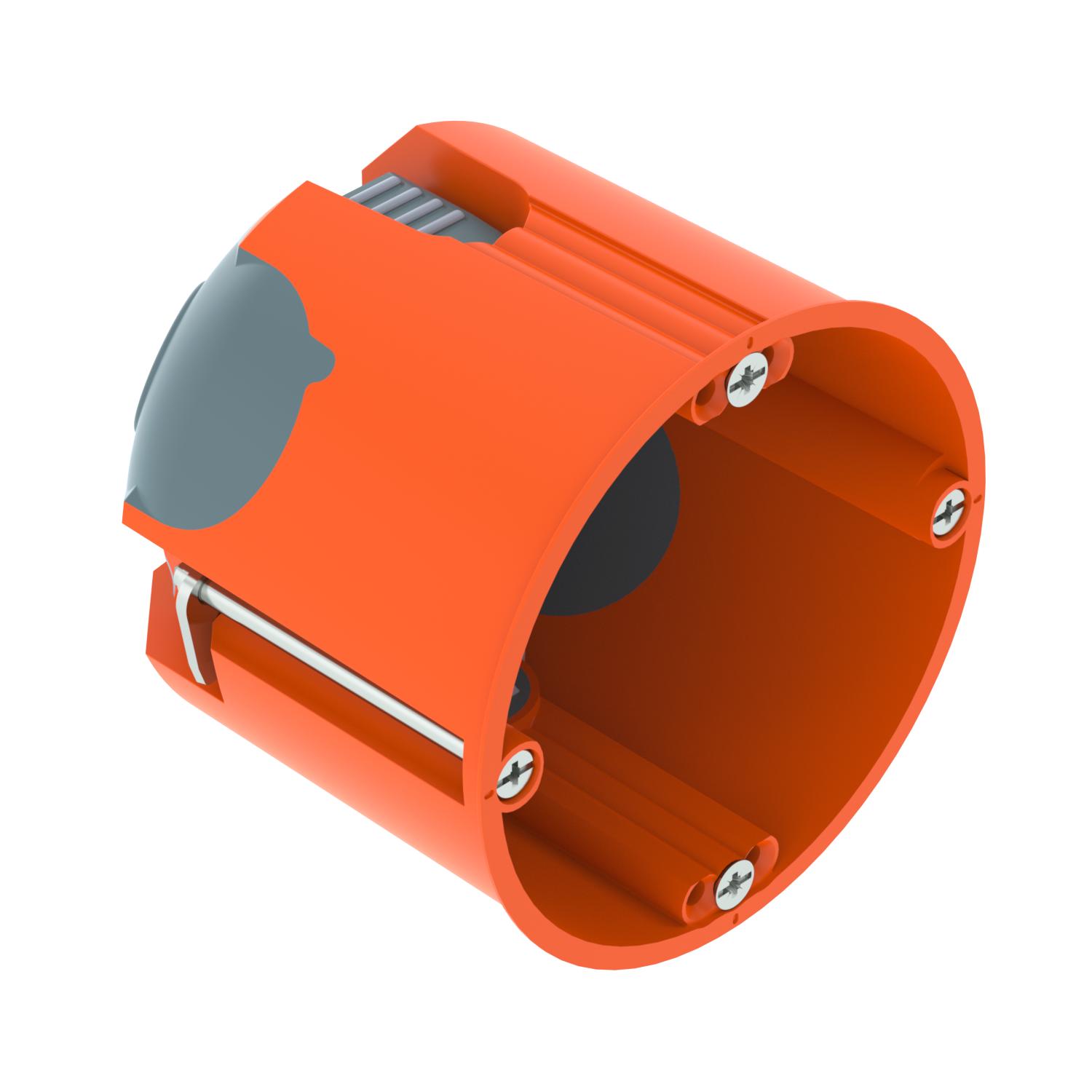

Монтажная коробка для установки в полую стену HW 61, с воздухонепроницаемыми мембранными вводами на глубину не менее 61 мм и с толщиной пластины 5–40 мм.
• Резьбовые вкладыши 2 x 3
• Винты, клеммные колодки
• 2 комбинированных ввода для труб Ø 20 и 25 мм
• 4 ввода для проводов NYM 3 x 1,5 мм²
• 2 ввода для проводов NYM 3 x 2,5 мм² или 5 x 1,5 мм²
• 2 ввода для проводов NYM 5 x 2,5 мм² или 7 x 1,5 мм²
• Воздухонепроницаемое соединение с другими монтажными коробками через соединительный штуцер, тип ZH 11-V
Принадлежности для поставки: 10 x соединительный штуцер, тип ZH 11-V
Протестировано в соответствии со стандартами DIN EN 60670-1, DIN EN 60670-22 и DIN 49073-1.
Детали
| Звукоизоляция | Проверено на уровень звукоизоляции до 70 дБ в соответствии со стандартом ISO 10140-2 |
|---|---|
| Вид защиты | IP30 |
| Вид прохода через корпус | Вводная мембрана |
| воздухонепроницаемая | да |
| Высота | 61 mm |
| Диаметр | 68 mm |
| Диаметр фрезерного отверстия | 68 mm |
| Для труб диаметром | 20/25 мм |
| Количество вводов | 10 |
| Крепление крышки | Болты |
| Крепление устройств | Болты |
| Крышка | без |
| Линейные вводы 3 x 1,5 мм² | 4 |
| Линейные вводы 3 x 2,5 мм² / 5 x 1,5 мм² | 2 |
| Линейные вводы 5 x 2,5 мм² / 7 x 1,5 мм² | 2 |
| Материал | Полипропилен / термопластичный эластомер |
| Не содержит галогенов | да |
| Номинальное сечение макс. | 2,5 mm² |
| Номинальное сечение мин. | 1,5 mm² |
| Подходит для пластин толщиной макс. | 40 mm |
| Подходит для пластин толщиной мин. | 5 mm |
| Размер | Ø68mm, H61mm |
| Расчетное напряжение | 400 V |
| С винтами | да |
| С переходником | Соединительный штуцер |
| Способ ввода | Провода NYM, телекоммуникационные провода и гофрированные трубы |
| Трудновоспламеняющийся | согласно VDE 0471/IEC 60695-2-11, температура при испытании 850 °C |
| Углеродный след CO2 (GWP) от колыбели до ворот | 0,0889 кг CO2e / 1 Шт. |
| Ударопрочность | нет |
| Форма | круглой формы |
| Цвет | оранжевый/серый |
| Число вставок | 1 |
