Монтажные элементы B5 Combitech
Монтажные элементы B5 Combitech совместимы с металлическими лотками и аксессуарами ДКС всех серий, а также с осветительными и магистральными шинопроводами. Благодаря высокой взаимозаменяемости компонентов их можно легко комбинировать между собой, что позволяет собирать конструкции любой сложности — в том числе реализовывать проекты с нестандартными габаритами.
Крепление элементов осуществляется с помощью болтовых соединений, что исключает необходимость сварки.
Изделия выпускаются в различных исполнениях, адаптированных под разные условия монтажа и эксплуатации.
Фото | Код | Наименование | Описание |
|---|---|---|---|
 | Одинарная стойка фальшпола длиной 575 мм используется как несущий элемент конструкции фальшпола. Вращением верхней площадки со шпилькой задаётся высота уровня фальшпола. Высота стойки регулируется в диапазоне 30 мм. Изготовлена на основе С-образного профиля BPM-41 из стали толщиной 2,5 мм. | ||
| Держатель огнестойкой перегородки BMZ-15 применяется для установки перегородок, устойчивых к нагреву, между рядами кабелей. Держатель используется со всеми видами консолей из С-образных профилей: ВВР-21, ВВР-41, ВВР-41, BBD-21, BBD-41 типоразмеров 200-600 мм. Ширина 400 мм. Изготовлен из стали толщиной 1,5 мм, цинк-ламельное покрытие. | ||
| Держатель огнестойкой перегородки BMZ-15 применяется для установки перегородок, устойчивых к нагреву, между рядами кабелей. Держатель используется со всеми видами консолей из С-образных профилей: ВВР-21, ВВР-41, ВВР-41, BBD-21, BBD-41 типоразмеров 200-600 мм. Ширина 600 мм. Изготовлен из стали толщиной 1,5 мм. | ||

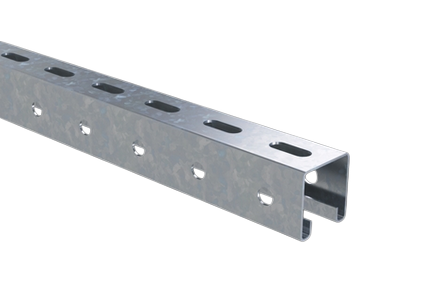

| С-образный профиль BPM-21 41х21 мм изготовлен из стали толщиной 2,5 мм. Применяется для крепления в подвес или к стене, монтажа консолей: ВВН-60, ВВН-70, BBD-21, BBP-21/41, подвеса лотков и световых приборов на шпильках, а также в качестве кабеленесущих систем для осветительных трасс. Длина 1400 мм. Цинк-ламельное покрытие обеспечивает высокую защиту от коррозии, применяется в основном в... | ||
| I-образный профиль BPM-50 применяется для монтажа консолей BBD-41, BBF60; возможно крепление в основание BSF5001HDZ и BSF5002HDZ; монтаж к потолку и полу; подвес лотков. Толщина стали 4,5 мм. Длина 300 мм. Противокоррозионное цинкнаполненное покрытие повышает срок службы изделия в условиях агрессивных сред и высокой влажности. | ||
| Двойная стойка фальшпола длиной 1725 мм используется как несущий элемент конструкции фальшпола. Вращением верхней площадки со шпилькой задаётся высота уровня фальшпола. Высота стойки регулируется в диапазоне 30 мм. Изготовлена на основе С-образного профиля BPM-41 из стали толщиной 2,5 мм. | ||
| Крепление предназначено для фиксации к стене при вертикальном или напольном монтаже лотков и для организации подвеса на шпильках. Скоба расчитана на лоток ширины до 200 мм. Противокоррозионное цинкнаполненное покрытие повышает срок службы изделия в условиях агрессивных сред и высокой влажности. | ||
| Подвес вертикальный одиночный BSP-21 41х21 мм применяется для монтажа консолей: ВВН-60, ВВН-70, BBD-21, BBP-21/41; односторонний монтаж кабельных трасс; потолочное или напольное крепление. С-образный профиль подвеса, толщина профиля 2,5 мм, толщина пластины 6 мм. В основании 6 отверстий под метизы М10. Длина подвеса — 600 мм. Противокоррозионное цинкнаполненное покрытие повышает срок службы изделия в условиях агрессивных... | ||
| С-образный профиль BPV-41 41х41 мм изготовлен из стали толщиной 2 мм. Применяется для крепления в подвес или к стене, монтажа консолей: ВВН-60, ВВН-70, BBD-21, BBP-21/41, подвеса лотков и световых приборов на шпильках, а также в качестве кабеленесущих систем для осветительных трасс. Длина 2300 мм. Противокоррозионное цинкнаполненное покрытие повышает срок службы изделия в условиях агрессивных сред... | ||
| С-образный профиль BPV-21 41х21 мм изготовлен из стали толщиной 2 мм. Применяется для крепления в подвес или к стене, монтажа консолей: ВВН-60, ВВН-70, BBD-21, BBP-21/41, подвеса лотков и световых приборов на шпильках, а также в качестве кабеленесущих систем для осветительных трасс. Длина 500 мм. Противокоррозионное цинкнаполненное покрытие повышает срок службы изделия в условиях агрессивных сред... | ||
| С-образный профиль BPV-21 41х21 мм изготовлен из стали толщиной 2 мм. Применяется для крепления в подвес или к стене, монтажа консолей: ВВН-60, ВВН-70, BBD-21, BBP-21/41, подвеса лотков и световых приборов на шпильках, а также в качестве кабеленесущих систем для осветительных трасс. Длина 2800 мм. Противокоррозионное цинкнаполненное покрытие повышает срок службы изделия в условиях агрессивных сред... | ||
| Соединитель П-образного профиля BPN2903 применяется для соединения профилей BPL-29, BPM-29, BBF. Толщина стали 1,5 мм. Длина 300 мм. В качестве метизов используются болт М8х60 и гайка М8 с насечкой в количестве 8 шт. на соединение. Цинк-ламельное покрытие обеспечивает высокую защиту от коррозии, применяется в основном в автомобильной промышленности, строительной отрасли. | ||
| С-образный профиль BPL-41 изготовлен из стали толщиной 1,5 мм. Применяется для крепления в подвес или к стене, монтажа консолей: ВВН-60, ВВН-70, BBD-21, BBP-21/41, подвеса лотков и световых приборов на шпильках, а также в качестве кабеленесущих систем для осветительных трасс. Длина 3000 мм. Цинк-ламельное покрытие обеспечивает высокую защиту от коррозии, применяется в основном в автомобильной промышленности,... | ||
| Подвес вертикальный одиночный BSP-21 41х21 мм применяется для монтажа консолей: ВВН-60, ВВН-70, BBD-21, BBP-21/41; одностороннего монтажа кабельных трасс; потолочного или напольного крепления. Подвес имеет С-образный профиль, толщина профиля 2,5 мм, толщина пластины 6 мм. В основании 6 отверстий под метизы М10. Длина подвеса — 1800 мм. Противокоррозионное цинкнаполненное покрытие повышает срок службы изделия в условиях... | ||
| Укосина BMU-60 применяется для увеличения несущей способности консолей и подвесов из С-образного профиля. Длина укосины — 200 мм. Противокоррозионное цинкнаполненное покрытие повышает срок службы изделия в условиях агрессивных сред и высокой влажности. | ||
| Предназначена для крепления к стене, в П-образный профиль BPL-29/BPM-29, к С-образному профилю (BPL-21/41, BPV-21/41, BPM-21/41, BPD-21/41), а также к подвесам на основе этих профилей. Горячеоцинкованное покрытие повышает срок службы изделия в условиях агрессивных сред и высокой влажности. | ||
| С-образный профиль BPM-21 41х21 мм изготовлен из стали толщиной 2,5 мм. Применяется для крепления в подвес или к стене, монтажа консолей: ВВН-60, ВВН-70, BBD-21, BBP-21/41, подвеса лотков и световых приборов на шпильках, а также в качестве кабеленесущих систем для осветительных трасс. Длина 1300 мм. | ||
| П-образный профиль BPL-29 изготовлен из стали толщиной 1,5 мм. Применяется для монтажа консолей BBL-40, BBL-50, BBM-50, крепления к стене, подвеса на шпильках, возможен монтаж в крепления BSV-29/BSF-29. Длина 800 мм. | ||
 | bpl2920-2 | П-образный профиль PSL, L2000, толщ.1,5 мм применяется для монтажа консолей, крепления к стене, подвеса на шпильках, возможен монтаж в крепления. | |
| Прямолинейный профиль BPT-29 используется на объектах, где предполагается провести кабельные линии вдоль отвестных стен, имеет П-образную форму, толщину стали 2,5 мм. Входит в систему для прокладки кабеля в тоннелях, кабельных коллекторах и прочих коммуникационных сооружениях любой конфигурации, а также обеспечивает прокладку кабеля для организации временного электроснабжения на строящихся объектах. Элемент этого типа может применяться для... | ||
| С-образный профиль BPL-21 41х21 мм изготовлен из стали толщиной 1,5 мм. Применяется для крепления в подвес или к стене, монтажа консолей: ВВН-60, ВВН-70, BBD-21, BBP-21/41, подвеса лотков и световых приборов на шпильках, а также в качестве кабеленесущих систем для осветительных трасс. Длина 1000 мм. Противокоррозионное цинкнаполненное покрытие повышает срок службы изделия в условиях агрессивных сред... | ||
| Хомут для воздуховодов с изоляцией и гайкой М8 BHV используется для монтажа воздуховодов круглого сечения. Легкая регулировка хомута по внешнему диаметру трубы за счет наличия двух винтов. Снижает уровень шума до 15 дБ в соответствии с DIN 4109. Применим для труб диаметром 560 мм. | ||
| С-образный профиль BPM-21 41х21 мм изготовлен из стали толщиной 2,5 мм. Применяется для крепления в подвес или к стене, монтажа консолей: ВВН-60, ВВН-70, BBD-21, BBP-21/41, подвеса лотков и световых приборов на шпильках, а также в качестве кабеленесущих систем для осветительных трасс. Длина 600 мм. | ||
| I-образный профиль BPM-50 применяется для монтажа консолей BBD-41, BBF60; возможно крепление в основание BSF5001HDZ и BSF5002HDZ; монтаж к потолку и полу; подвес лотков. Толщина стали 4,5 мм. Длина 2900 мм. Противокоррозионное цинкнаполненное покрытие повышает срок службы изделия в условиях агрессивных сред и высокой влажности. | ||
| Предназначена для монтажа трассы лотков, подвесных элементов и конструкций. Крепление к стене/потолку. Крепление в профили: BPL-21, BPL-41, BPV-21, BPV-41, BPM-21, BPM-41, BPD-21, BPD-41, BPM-51. Крепление в одиночный и двойной подвес. Горячеоцинкованное покрытие повышает срок службы изделия в условиях агрессивных сред и высокой влажности. | ||
| Применяется для подвеса кабельной трассы к потолку при помощи шпилек. Аксессуар препятствует излому шпильки в случае раскачивания трассы при прокладке дополнительных кабелей. Для увеличения жесткости рекомендуется использовать две скобы, соединенных вместе зеркально, продевая сквозь них шпильку. Толщина стали — 1,5 мм. Противокоррозионное цинкнаполненное покрытие повышает срок службы изделия в условиях агрессивных сред и высокой влажности. | ||
| Опорная пластина BHM4141 применяется со всеми типами С-образных профилей: BPL-21, BPL-41, BPV-41, BPV-21, BPM-21, BPM-41, BPD-21, BPD-41 для фиксации шпильки М10 на С-образном профиле. В основании есть отверстие под метизы М10. Толщина стали 3 мм | ||
| Вертикальный подвес BSD-21 используется при монтаже кабельных трасс на консолях: ВВН-60, ВВН-70, BBD-21, ВВР-21/41. Одно/двусторонний и параллельный монтаж кабельных трас. Они крепятся вертикально — к полу или потолку. С-образный двойной профиль подвеса 41х21 мм. Длина 200 мм, толщина профиля подвеса — 2,5 мм, толщина пластины — 6 мм. В основании 6 отверстий под метизы М10. | ||
| С-образный профиль BPV-41 41х41 мм изготовлен из стали толщиной 2 мм. Применяется для крепления в подвес или к стене, монтажа консолей: ВВН-60, ВВН-70, BBD-21, BBP-21/41, подвеса лотков и световых приборов на шпильках, а также в качестве кабеленесущих систем для осветительных трасс. Длина 1400 мм. Цинк-ламельное покрытие обеспечивает высокую защиту от коррозии, применяется в основном в... | ||
| I-образный профиль BPM-50 применяется для монтажа консолей BBD-41, BBF60; возможно крепление в основание BSF5001HDZ и BSF5002HDZ; монтаж к потолку и полу; подвес лотков. Толщина стали 4,5 мм. Длина 1900 мм. Противокоррозионное цинкнаполненное покрытие повышает срок службы изделия в условиях агрессивных сред и высокой влажности. | ||
| С-образный профиль BPM-21 41х21 мм изготовлен из стали толщиной 2,5 мм. Применяется для крепления в подвес или к стене, монтажа консолей: ВВН-60, ВВН-70, BBD-21, BBP-21/41, подвеса лотков и световых приборов на шпильках, а также в качестве кабеленесущих систем для осветительных трасс. Длина 2000 мм. Цинк-ламельное покрытие обеспечивает высокую защиту от коррозии, применяется в основном в... | ||
| С-образный профиль BPM-21 41х21 мм изготовлен из стали толщиной 2,5 мм. Применяется для крепления в подвес или к стене, монтажа консолей: ВВН-60, ВВН-70, BBD-21, BBP-21/41, подвеса лотков и световых приборов на шпильках, а также в качестве кабеленесущих систем для осветительных трасс. Длина 600 мм. Цинк-ламельное покрытие обеспечивает высокую защиту от коррозии, применяется в основном в... | ||
| Используется для крепления кабелей к лестничному лотку. Возможно использование крепления для фиксации к С-образному профилю, а также применение совместно с прокладной силиконовой BHR8010 для предотвращения повреждения кабеля. | ||
| П-образный профиль BPM-29 применяется для монтажа консолей BBL-40, BBL-50, BBM-50; крепления к стене; подвеса на шпильках; монтажа в крепление BSV-29/BSF-29. Толщина стали — 2,5 мм, длина профиля 400 мм. Противокоррозионное цинкнаполненное покрытие повышает срок службы изделия в условиях агрессивных сред и высокой влажности. | ||
| Предназначена для монтажа кабельных трасс. Крепление в профиль BPF. Консоль имеет П-образный профиль. Горячеоцинкованное покрытие повышает срок службы изделия в условиях агрессивных сред и высокой влажности. | ||
| С-образный профиль BPV-41 41х41 мм изготовлен из стали толщиной 2 мм. Применяется для крепления в подвес или к стене, монтажа консолей: ВВН-60, ВВН-70, BBD-21, BBP-21/41, подвеса лотков и световых приборов на шпильках, а также в качестве кабеленесущих систем для осветительных трасс. Длина 1900 мм. Противокоррозионное цинкнаполненное покрытие повышает срок службы изделия в условиях агрессивных сред... | ||
| Предназначена для крепления к стене, в П-образный профиль BPL-29/BPM-29, к С-образному профилю (BPL-21/41, BPV-21/41, BPM-21/41, BPD-21/41), а также к подвесам на основе этих профилей. | ||
| С-образный профиль BPM-21 41х21 мм изготовлен из стали толщиной 2,5 мм. Применяется для крепления в подвес или к стене, монтажа консолей: ВВН-60, ВВН-70, BBD-21, BBP-21/41, подвеса лотков и световых приборов на шпильках, а также в качестве кабеленесущих систем для осветительных трасс. Длина 1100 мм. Цинк-ламельное покрытие обеспечивает высокую защиту от коррозии, применяется в основном в... | ||
| Применяется для монтажа труб систем водоснабжения, водоотведения, отопления со средними нагрузками. Легкая регулировка хомута по внешнему диаметру трубы за счет наличия двух винтов. | ||
| П-образный профиль BPM-29 применяется для монтажа консолей BBL-40, BBL-50, BBM-50; крепления к стене; подвеса на шпильках; монтажа в крепление BSV-29/BSF-29. Толщина стали — 2,5 мм, длина профиля 2300 мм. Цинк-ламельное покрытие обеспечивает высокую защиту от коррозии, применяется в основном в автомобильной промышленности, строительной отрасли. | ||
| Двойная стойка фальшпола длиной 1525 мм используется как несущий элемент конструкции фальшпола. Вращением верхней площадки со шпилькой задаётся высота уровня фальшпола. Высота стойки регулируется в диапазоне 30 мм. Изготовлена на основе С-образного профиля BPM-41 из стали толщиной 2,5 мм. | ||
| Применяется для монтажа автоматической системы обнаружения, сигнализации и тушения пожара. Быстрый монтаж благодаря неразъемной конструкции. Оптимальный хомут для водвеса на шпильках и резьбовых стержнях. | ||
| С-образный профиль BPM-41 41х41 мм изготовлен из стали толщиной 2,5 мм. Применяется для крепления в подвес или к стене, монтажа консолей: ВВН-60, ВВН-70, BBD-21, BBP-21/41, подвеса лотков и световых приборов на шпильках, а также в качестве кабеленесущих систем для осветительных трасс. Длина 1300 мм. Цинк-ламельное покрытие обеспечивает высокую защиту от коррозии, применяется в основном в... | ||
| П-образный профиль BPM-29 применяется для монтажа консолей BBL-40, BBL-50, BBM-50; крепления к стене; подвеса на шпильках; монтажа в крепление BSV-29/BSF-29. Толщина стали — 2,5 мм, длина профиля 600 мм. | ||
| Профиль криволинейный, П-образный ВРC-29 предназначен для монтажа кабельной трассы; крепления рожковых кронштейнов ВВТ3501 и ВВТ3502; крепления к стене. Толщина стали 2,5 мм. Длина 875 мм, на 7 рожков. | ||
| Представляет собой два С-образных профиля 41х21 мм, соединенных друг с другом "спина к спине". Применяется для монтажа консолей: ВВН-60, ВВН-70, BBD-21, ВВР-21/41, для крепления в подвес, как подвес лотков и световых приборов на шпильках, в качестве кабеленесущих трасс для световых приборов. Горячеоцинкованное покрытие повышает срок службы изделия в условиях агрессивных сред и высокой влажности. | ||
| П-образный профиль BPM-29 применяется для монтажа консолей BBL-40, BBL-50, BBM-50; крепления к стене; подвеса на шпильках; монтажа в крепление BSV-29/BSF-29. Толщина стали — 2,5 мм, длина профиля 600 мм. Цинк-ламельное покрытие обеспечивает высокую защиту от коррозии, применяется в основном в автомобильной промышленности, строительной отрасли. | ||
| Применяется для создания сложных конструкций на основе С-образных профилей. Применяется с профилями: BPL-21, BPL-41, BPV-21, BPV-41, BPM-21, BPM-41, BPD-21, BPD-41. Толщина стали 6 мм. Противокоррозионное цинкнаполненное покрытие повышает срок службы изделия в условиях агрессивных сред и высокой влажности. | ||
| Предназначен для фиксации силовых однофазных кабелей на классы напряжения 110-220 В, 500 кВ. Монтаж возможен внутри помещений, либо на открытом воздухе. Изготавливается из высокопрочного армированного полимера. Диаметр кабеля от 65 до 90 мм. | ||
| С-образный профиль BPL-21 41х21 мм изготовлен из стали толщиной 1,5 мм. Применяется для крепления в подвес или к стене, монтажа консолей: ВВН-60, ВВН-70, BBD-21, BBP-21/41, подвеса лотков и световых приборов на шпильках, а также в качестве кабеленесущих систем для осветительных трасс. Длина 700 мм. Противокоррозионное цинкнаполненное покрытие повышает срок службы изделия в условиях агрессивных сред... |
