Внешняя молниезащита и заземление Jupiter

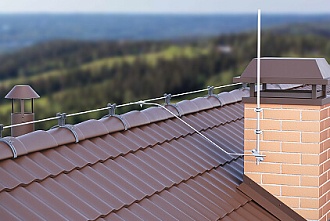

Классическая система внешней молниезащиты и заземления предназначена для обустройства молниеприёмников, токоотводов, заземляющих контуров и систем уравнивания потенциалов на зданиях и сооружениях.
Проводники системы выполнены с горячеоцинкованным покрытием, обеспечивающим высокую коррозионную стойкость и срок службы до 30 лет.
Благодаря разнообразию соединителей и держателей, монтаж осуществляется быстро и легко — проводники надёжно фиксируются практически на любых типах поверхностей.
Основные особенности системы:
Цинковое покрытие проводников эффективно защищает от коррозии;
Болтовые соединители обеспечивают стабильный электрический контакт без необходимости сварки;
Специальные держатели позволяют оперативно и удобно крепить проводники к различным основаниям;
Расширенный набор аксессуаров значительно упрощает и ускоряет сборку всей системы;
Дополнительно доступны медные и омеднённые проводники и крепёжные элементы — для применения на медных кровлях и достижения эстетически выдержанного внешнего вида.
Фото | Код | Наименование | Описание |
|---|---|---|---|
 | Угловой коньковый зажим используется для фиксации молниеприемной сетки на основе прутка диаметром 8-10 мм на остром коньке кровли при помощи саморезов. Проводник крепится безвинтовым зажимом при помощи плоскогубцев. Материал — горячеоцинкованная сталь, высота — 150 мм. | ||
| Пруток-катанка 10 мм предназначен для построения молниеприемной сетки и токоотводов. Материал — горячеоцинкованная сталь. Пруток поставляется в бухте длиной 80 м. | ||
 | ne1103 | Назначение безмуфтового вертикального заземлителя — организация заземления токоотводов молниезащиты или электрического оборудования. Общая длина — 3000 мм, материал — горячеоцинкованная сталь. Заземлители (1500 мм) соединяются без помощи муфт: с одной стороны расположена цапфа, с другой — отверстие для неразъемного соединения стержней заземления между собой. Комплект включает: вертикальный заземлитель, 1500 мм, верхняя секция – 1 шт; вертикальный... | |
| Фасадный держатель применяется для крепления круглых (8-10 мм) и плоских (25-40 мм) токоотводов по фасаду здания. Способ крепления проводника — болтовой зажим. Длина — 165 мм, материал — горячеоцинкованная сталь. | ||
| Молниеприемник с держателями устанавливается на вертикальную поверхность (например, стена, дымовая труба). В комплект молниеприемника входят два держателя с дюбелями и установочный соединитель для подключения токоотвода. Длина — 3000 мм. Материал стержня — медь, материал держателей и соединителя — нержавеющая сталь. | ||
| Соединитель "полоса-полоса" применяется для параллельного либо крестообразного соединения плоских проводников шириной 25-50 мм. Материал — горячеоцинкованная сталь. | ||
| Фасадный держатель применяется для крепления круглых (8-10 мм) и плоских (25 мм) токоотводов по фасаду здания. Способ крепления проводника — болтовой зажим. Длина — 400 мм, материал — горячеоцинкованная сталь. | ||
 | ne1212 | Задача стержневого вертикального заземлителя — организация заземления токоотводов молниезащиты или электрического оборудования. Длина одного стержня — 1500 мм. Стержни NE1211 и NE1212 соединяются безмуфтовым способом: они имеют самостыкующуюся конструкцию мест соединений с помощью накатных цапф. Материал — горячеоцинкованная сталь. | |
| Регулировочный комплект для молниеприемной мачты (5-7 м) применяется для выравнивания мачт высотой 5-7 м на треноге. Материал — оцинкованная сталь. | ||
| Фальцевый зажим используется для крепления прутка 8-10 мм к фальцу кровли или другим металлическим конструкциям. Материал — медь. Диапазон зажима — 25 мм. | ||
| Коньковый молниеприемник с угловым зажимом устанавливается на острый конек кровли с помощью саморезов. В комплект молниеприемника входит установочный соединитель для подключения токоотвода — круглого 8-10 мм или плоского 25-50 мм проводника. Длина — 1000 мм. | ||
 | ne1150 | Назначение вертикального заземлителя — организация заземления токоотводов молниезащиты или электрического оборудования. Комплект поставляется в розничной упаковке с логотипом, имеется ручка для переноски. Общая длина — 6000 мм, материал — горячеоцинкованная сталь. Заземлители (1500 мм) соединяются без помощи муфт: с одной стороны расположена цапфа, с другой — отверстие для неразъемного соединения стержней заземления между собой. Комплект... | |
| Универсальный держатель используется для крепления круглого (8 мм) или плоского (25 мм) проводника на кровле и фасадах. Конструкция держателя — разборная. Есть возможность резьбовой фиксации, крепления одним винтом. Материал — пластик. | ||
| Бетонное основание 20 кг используется для установки одиночных стержней 1-2 м на плоской кровле. Основание имеет 2 точки подключения с резьбой для установки молниеприемного стержня и соединителя NG6606. Вес — 20 кг. | ||
| Угловой коньковый зажим используется для фиксации молниеприемной сетки на основе прутка диаметром 8-10 мм на остром коньке кровли при помощи саморезов. Проводник крепится безвинтовым зажимом при помощи плоскогубцев. Материал — горячеоцинкованная сталь, высота — 100 мм. | ||
| Основание для молниеприемных мачт предсталяет собой пятиногу для установки 12-14-метровых молниеприемных мачт на бетонных основаниях. Материал — горячеоцинкованная сталь. | ||
| Мачта предназначена для защиты от прямых ударов молнии зданий и сооружений I категории, таких как склады взрывчатых веществ, бензоколонки, биогазовые установки. Общая длина мачты — 7 м. Мачта является сборной, логистическая длина 3 м. Материал труб — горячеоцинкованная сталь, материал стержневого наконечника — алюминий. Молниеприемная мачта устанавливается на закладной элемент фундамента (поставляется в комплекте). Бетонный... | ||
| Фасадный держатель применяется для крепления круглых (8-10 мм) и плоских (25 мм) токоотводов по фасаду здания. Способ крепления проводника — болтовой зажим. Длина — 165 мм, материал — горячеоцинкованная сталь. | ||
| Молниеприемная мачта применяется для защиты оборудования, выступающего над уровнем кровли, от удара молнии. Общая длина мачты — 12 000 мм. Мачта является сборной, состоит из нескольких труб разного диаметра и длины. Материал труб — горячеоцинкованная сталь, материал стержневого наконечника — алюминий. Для монтажа необходимо предусмотреть свободную площадку диаметром не менее 6 метров. | ||
 | ne6000 | Смотровой колодец позволяет осуществлять ревизию места соединения вертикального заземлителя с полосой, а также проводить контрольные измерения сопротивления системы заземления. Устройство монтируется в грунт на одном уровне с поверхностью земли. Крышка усилена ребрами жесткости и выдерживает нагрузку до 700 кг. Колодец поставляется в комплекте с двумя кабельными зажимами и антикоррозионной лентой. Материал — полипропилен. | |
| Молниеприемный стержень применяется для установки стержневого молниеприемника на бетонном основании на кровле. Резьба М16 позволяет ввинтить стержень в бетонное основание. Стержень поставляется в комплекте с соединителем для подключения токоотвода — круглого 8-10 мм или плоского 25-50 мм проводника. Длина стержня — 2000 мм, диаметр 16 мм. Материал — алюминий. | ||
| ne1160 | Назначение вертикального заземлителя — организация заземления токоотводов молниезащиты или электрического оборудования. Комплект поставляется в розничной упаковке с логотипом, имеется ручка для переноски. Общая длина — 6000 мм, материал — горячеоцинкованная сталь. Комплект включает: вертикальный заземлитель, 1500 мм – 4 шт.; соединительная муфта – 4 шт; соединитель проводника – 1 шт.; забивной винт – 1 шт.;... | |
| Соединитель "пруток — полоса" с разделительной пластиной используется для параллельного либо крестового соединения прутка 8-10 мм с полосой 20-50 мм. Материал — медь. | ||
| Параллельный зажим применяется для параллельного соединения круглых проводников диаметром 8-10 мм. Материал — горячеоцинкованная сталь. | ||
| Пластиковый держатель под черепицу используется для крепления молниеприемной сетки на основе прутка диаметром 8 мм на шиферных и черепичных кровлях. Проводник фиксируется путем защелкивания. Длина — 330 мм, материал — горячеоцинкованная сталь. | ||
| Соединитель "пруток-пруток" используется для крестообразного соединения круглых проводников диаметром 8 мм. Материал — медь. | ||
| Главная заземляющая шина (ГЗШ) объединяет нулевые защитные и нулевые рабочие проводники питающей линии, выводы контура заземления, заземляющие проводники, проводники системы уравнивания потенциалов. Место установки ГЗШ должно быть защищено от случайного прикосновения. ГЗШ комплектуются метизами (болты, гайки, шайбы) из нержавеющей стали и двумя анкерами для крепления к основаниям из бетона, камня и полнотелого кирпича. Количество подключений... | ||
| Хомут на металлические трубы применяется для для крепления круглого (8-10 мм) либо плоского (25 мм) проводника к водосточной трубе. Способ крепления проводника — болтовой зажим, материал — нержавеющая сталь. Диапазон зажима трубы — 20-80 мм. | ||
 | ne1410 | Ударная насадка используется для упрощения забивания вертикальных заземлителей с помощью перфоратора, оснащенного разьемом SDS-max. Насадка выполнена из инструментальной стали. Может применяться со всеми типами заземлителей ДКС, при условии применения соответствующих забивных винтов: с винтом NE1404 — для муфтовых заземлителей NE1202, с винтом NE1403 — для безмуфтовых заземлителей NE1211, NE1212, с винтом NE1408 — для омедненных... | |
| Прямой держатель под черепицу используется для крепления молниеприемной сетки на основе прутка диаметром 8-10 мм на шиферных и черепичных кровлях. Проводник фиксируется безвинтовым зажимом с помощью плоскогубцев. Длина — 415 мм, материал — горячеоцинкованная сталь. | ||
 | ne1114cc | Назначение омедненного вертикального заземлителя — организация заземления токоотводов молниезащиты или электрического оборудования. Общая длина — 3000 мм, материал — омедненная сталь, диаметр — 14,2 мм. Секции (1500 мм) соединяются с помощью вкручиваемых соединительных муфт. Комплект включает: вертикальный заземлитель, 1500 мм – 2 шт; соединитель проводника – 1 шт; соединительная муфта– 2 шт; наконечник – 1... | |
| Плоский проводник 40×5 мм применяется при устройстве токоотводов, системы заземления и уравнивания потенциалов. Полоса поставляется в бухте длиной 30 м. Материал — горячеоцинкованная сталь. | ||
| Регулируемый коньковый зажим с пластиковым держателем применяется для крепления молниеприемной сетки на основе прутка диаметром 8 мм на круглом коньке кровли. Проводник фиксируется путем защелкивания. Диапазон зажима — 125-205 мм. Материал — медь. | ||
| Приспособление используется для выпрямления проводников при раскатке бухт. Инструмент служит как для выравнивания прутка (6-10 мм), так и полосы (до 40 мм). Принцип действия – роликовый, скорость выпрямления — около 9 м/мин. | ||
| ne1130 | Назначение вертикального заземлителя — организация заземления токоотводов молниезащиты или электрического оборудования. Комплект поставляется в розничной упаковке с логотипом, имеется ручка для переноски. Общая длина — 3000 мм, материал — горячеоцинкованная сталь. Комплект включает: вертикальный заземлитель, 1500 мм – 2 шт.; соединительная муфта – 2 шт; соединитель проводника – 1 шт.; забивной винт – 1 шт.;... | |
| Удлинители на основание необходимы для монтажа молниеприемных мачт высотой 8-10 м. Удлинители ввинчиваются в пятиногу NL0900 и фиксируются на бетонных основаниях. Материал — горячеоцинкованная сталь. | ||
| Соединитель круглого проводника применяется для усиленного болтового соединения стержней диаметром 16 мм. Материал — горячеоцинкованная сталь. | ||
 | ne1203cc | Задача стержневого вертикального заземлителя — организация заземления токоотводов молниезащиты или электрического оборудования. Длина одного стержня — 1500 мм. Стержни соединяются с помощью латунной вкручиваемой муфты NE1306 (разборное соединение). Материал — омедненная сталь. | |
| Алюминиевый трос применяется для организации термокомпенсационных соединений токоотводов и молниеприемной сетки. Трос изготовлен из 19 проволок, сплетенных между собой. Общее сечение — 50 мм². Трос поставляется в бухте длиной 10 метров. | ||
 | ne1407 | Назначение наконечника вертикального заземлителя — упрощение забивания вертикальных омедненных стержней NE1203CC. Материал — сталь. | |
| Приспособление используется для выпрямления круглого проводника при раскатке бухт. Принцип действия – роликовый, скорость выпрямления — около 9 м/мин. | ||
| Соединитель "полоса-полоса" применяется для параллельного либо крестообразного соединения плоских проводников шириной 20-40 мм. Материал — медь. | ||
| Универсальный держатель с бетоном используется для крепления круглого проводника на плоской кровле с углом наклона до 6°. Материал оболочки — полипропилен, внутри — морозостойкий бетон. Подходит для прутка диаметром 8-10 мм. Рекомендуемый шаг установки — 1 метр. | ||
| Хомут для уравнивания потенциалов используется для подключения металлических труб или изолированного токоотвода к системе уравнивания потенциалов. Хомут предназначен для труб диаметром до 124 мм. Имеется возможность подключения 1 проводника сечением 2,5–16 мм². Материал — нержавеющая сталь. | ||
| Молниеприемная мачта применяется для защиты оборудования, выступающего над уровнем кровли, от удара молнии. Мачта может быть установлена на треноге на бетонных основаниях, либо закреплена на фасаде помощью настенных держателей. Мачта поставляется в комплекте с соединителем для подключения токоотвода — круглого 8-10 мм или плоского 25-40 мм проводника.Общая длина мачты — 5000 мм, диаметр — 40... | ||
| Скрученный держатель под черепицу используется для крепления молниеприемной сетки на основе прутка диаметром 8-10 мм на шиферных и черепичных кровлях. Проводник крепится безвинтовым зажимом с помощью плоскогубцев. Длина — 330 мм, материал — горячеоцинкованная сталь. | ||
| Молниеприемный стержень применяется для установки стержневого молниеприемника на бетонном основании на кровле. Резьба М16 позволяет ввинтить стержень в бетонное основание. Стержень поставляется в комплекте с соединителем для подключения токоотвода — круглого 8-10 мм или плоского 25-50 мм проводника. Длина стержня — 3000 мм, диаметр 16 мм. Материал — алюминий. | ||
| Плоский проводник 40×4 мм применяется при устройстве токоотводов, системы заземления и уравнивания потенциалов. Материал — горячеоцинкованная сталь. Полоса поставляется в бухте длиной 38 м. | ||
| Соединитель круглого проводника применяется для последовательного соединения отрезков круглых проводников диаметром 8-10 мм. Материал — горячеоцинкованная сталь. | ||
| Хомут на металлические трубы применяется для крепления круглого (8-10 мм) либо плоского (25 мм) проводника к водосточной трубе. Способ крепления проводника — болтовой зажим, материал — медь. Диапазон зажима трубы — 100 мм. |
