Проволочные лотки F5 Combitech

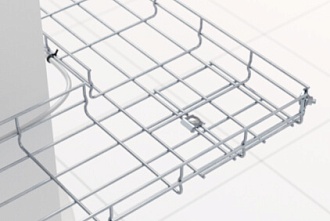

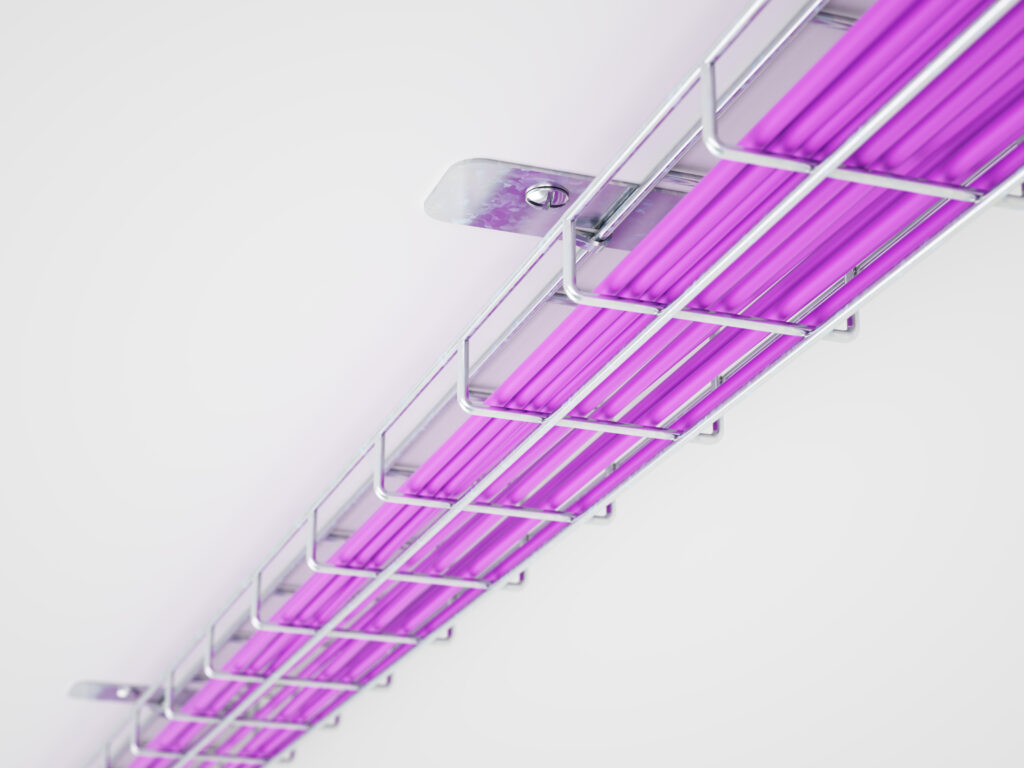

Система проволочных лотков «F5 Combitech» предназначена в первую очередь для внутреннего применения — внутри зданий и помещений. По сравнению с другими типами лотков, проволочные отличаются меньшим весом, упрощённым монтажом и обеспечивают улучшенную вентиляцию проложенных кабельных трасс.
Конструктивно такие лотки представляют собой сетчатые изделия, изготовленные из стальных прутков, которые проходят формовку, сварку и последующую оцинковку. В получившуюся ячеистую структуру укладывают как силовые, так и сигнальные кабели, фиксируя их с помощью хомутов.
Ассортимент системы включает широкий выбор типоразмеров, что позволяет гибко проектировать кабельные трассы под конкретные требования заказчика. Одно из практических преимуществ проволочных лотков — возможность легко выполнять повороты трассы в любом месте: для этого достаточно подрезать отдельные прутья и согнуть лоток под требуемым углом.
Благодаря облегчённой конструкции снижаются затраты на транспортировку и хранение, а стоимость проволочных лотков заметно ниже, чем у листовых аналогов.
Фото | Код | Наименование | Описание |
|---|---|---|---|

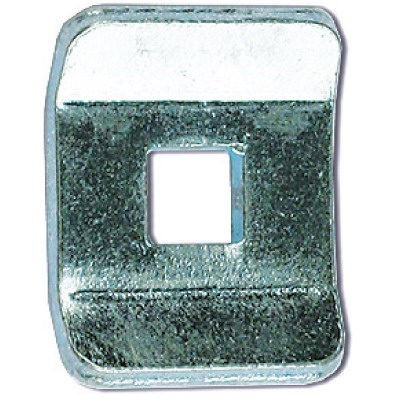

 | Четырехлепестковая шайба используется для соединения проволочных лотков между собой, изготовления системных аксессуаров проволочного лотка, крепления проволочного лотка к монтажным аксессуарам. Устанавливается в соединении с винтом М6х20. Применяется в составе крепежного комплекта №1. Поставка осуществляется в упаковке из 50 штук. Специальное исполнение "Горячий цинк" дает возможность применения изделия в суровых климатических условиях. | ||

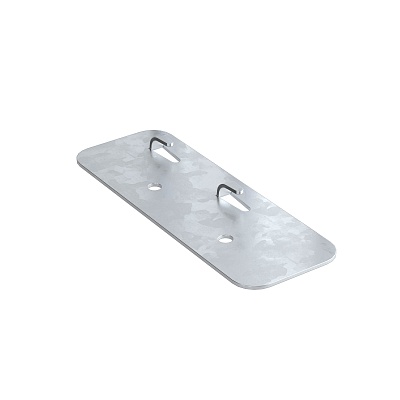

| Увеличенная монтажная плата применяется для монтажа ответвительных коробок, сигнального оборудования, систем видеонаблюдения, промышленных разъемов и лотков высотой 50, 80 и 100 мм. Может использоваться для крепления к стене лотков c шириной основания до 300 мм. Крепление оборудования к перфорированным платам осуществляется метизами линейки "M5 Combitech" (CM100500+CM080520). Габариты изделия — 230 x 120 мм. Толщина стали... | ||
| С-образный профиль серии FPL-21 предназначен для безвинтового крепления или подвеса проволочного лотка на шпильках. Применяется совместно с проволочными лотками с шириной основания до 1800 мм. Ширина профиля — 41 мм, высота — 21 мм, длина профиля — 1822 мм, толщина стали — 1,5 мм. Профиль изготовлен из стали, с нанесенным на неё цинковым покрытием, устойчивым к... | ||

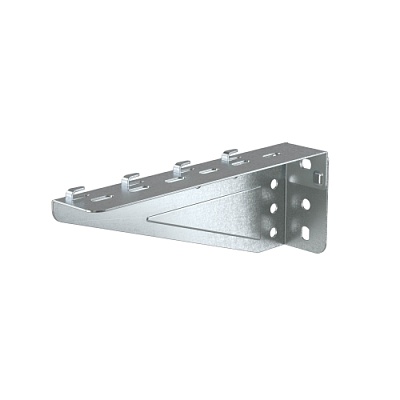

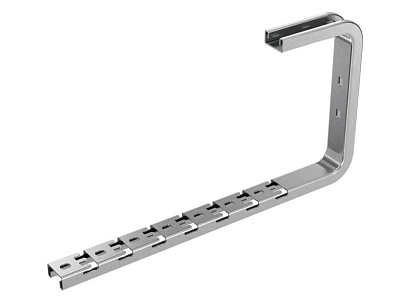

| Консоль серии BM для проволочного лотка с шириной основания 100 мм. Предназначена для безвинтового монтажа кабельной трассы на основе системы проволочных лотков "F5 Combitech" с максимально допустимой нагрузкой 300 кг. Крепление осуществляется к профилям PSM и PSL болтами М8х60 и гайками М8. Толщина стали — 1,5 мм. | ||

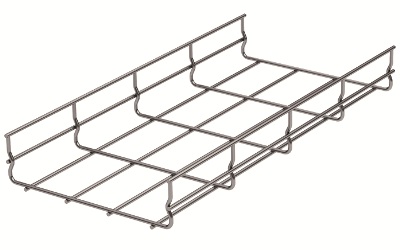

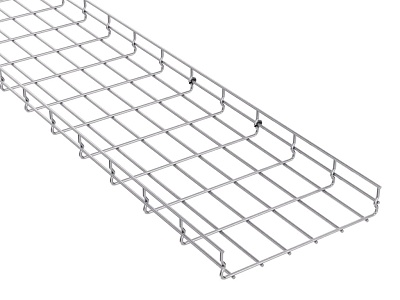

| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 50 мм, ширина основания – 300 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно... | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 100 мм, ширина основания – 400 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно... | ||

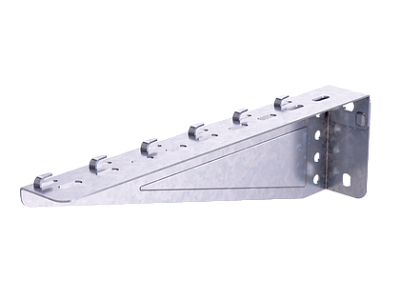

| Консоль серии ML для проволочного лотка с шириной основания 150 мм. Предназначена для безвинтового монтажа кабельной трассы на основе системы проволочных лотков "F5 Combitech" с максимально допустимой нагрузкой 170 кг. Возможно крепление к стене или к профилям PSM и PSL болтами М8х60 и гайками М8. Высота консоли — 130 мм. Толщина стали — 2 мм.... | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 100 мм, ширина основания – 200 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого... | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 50 мм, ширина основания – 600 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно... | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 30 мм, ширина основания – 500 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно... | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 50 мм, ширина основания – 500 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно... | ||

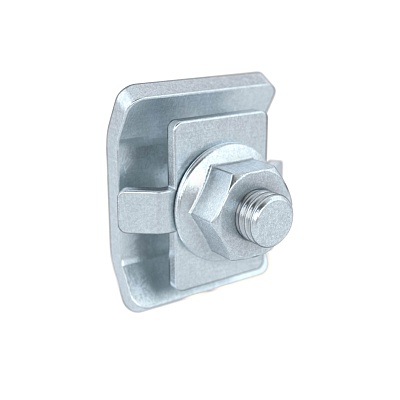

| Монтажный комплект № 4 применяется для соединения проволочных лотков и изготовления системных аксессуаров с помощью соединительной пластины (код FC3730) или соединителя (код FC3424). Возможно применение для крепления проволочных лотков к монтажным аксессуарам (консолям и профилю). В состав комплекта входят: винт М6х20, шайба и гайка М6. Комплект представлен в специсполнении "Горячий цинк". | ||
| Переходник позволяет осуществить переход с кабельной трассы, выполненной на основе листовых или лестничных лотков, на проволочный лоток. Переходник предназначен для лотков с шириной основания 500 мм и высотой стенки 100 мм. Толщина стали — 1 мм. | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 100 мм, ширина основания – 600 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно... | ||
| Консоль серии ML для проволочного лотка с шириной основания 600 мм. Предназначена для безвинтового монтажа кабельной трассы на основе системы проволочных лотков "F5 Combitech" с максимально допустимой нагрузкой 150 кг. Крепление непосредственно к стене. Высота консоли — 250 мм. Толщина стали — 1,5 мм. | ||
| Соединитель с семью отверстиями применяется как для соединения проволочных между собой, так и для изготовления ряда системных аксессуаров (редукция или поворот с большим радиусом). Возможно применение соединителя для соединения проволочных лотков с листовыми лоткам. Толщина стали — 1,5 мм. Соединитель в специальном исполнении "нержавеющая сталь AISI 304" имеет высокую устойчивость к воздействию агрессивных сред и... | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 30 мм, ширина основания – 300 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно... | ||

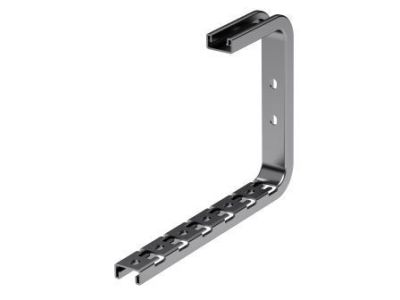

| Легкая потолочная консоль для проволочного лотка шириной 400 мм. Предназначена для безвинтового монтажа кабельной трассы на основе системы проволочных лотков "F5 Combitech" с максимально допустимой нагрузкой 50 кг. Крепление осуществляется к стене. Высота консоли — 140 мм. Толщина стали — 2 мм. | ||
| Переходник позволяет осуществить переход с кабельной трассы, выполненной на основе листовых или лестничных лотков, на проволочный лоток. Переходник предназначен для лотков с шириной основания 600 мм и высотой стенки 80 мм. Толщина стали — 1 мм. | ||
| Защитный колпачок применяется для прикрытия обрезанных краёв проволочного лотка. Это позволяет защитить руки монтажника и кабель от повреждения. Черный колпачок применим с проволочными лотками с шириной борта от 50 мм до 200 мм с сечением 4 мм. | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 80 мм, ширина основания – 300 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно... | ||
| Консоль серии BM для проволочного лотка с шириной основания 500 мм. Предназначена для безвинтового монтажа кабельной трассы на основе системы проволочных лотков "F5 Combitech" с максимально допустимой нагрузкой 170 кг. Крепление осуществляется к профилям PSM и PSL болтами М8х60 и гайками М8. Толщина стали — 1,5 мм. | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 50 мм, ширина основания – 200 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого... | ||
| Переходник позволяет осуществить переход с кабельной трассы, выполненной на основе листовых или лестничных лотков, на проволочный лоток. Переходник предназначен для лотков с шириной основания 150 мм и высотой стенки 50 мм. Толщина стали — 1 мм. | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 50 мм, ширина основания – 100 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно... | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 100 мм, ширина основания – 200 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно... | ||
| При организации переходов кабельной трассы по высоте или опуске кабеля к оборудованию он может подвергаться изгибам. Слишком резкий поворот или острый угол может повредить кабель, но контролировать угол изгиба самостоятельно сложно. Чтобы устранить риск повреждения проводов при прокладке, применяются ограничители радиуса изгиба кабеля. Они устанавливаются в лоток и обеспечивают плавный изгиб трассы. Плавный поворот способствует... | ||
| |||
| Консоль серии BM для проволочного лотка с шириной основания 200 мм. Предназначена для безвинтового монтажа кабельной трассы на основе системы проволочных лотков "F5 Combitech" с максимально допустимой нагрузкой 250 кг. Крепление осуществляется к профилям PSM и PSL болтами М8х60 и гайками М8. Толщина стали — 1,5 мм. | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 50 мм, ширина основания – 150 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно... | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 30 мм, ширина основания – 100 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого... | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 80 мм, ширина основания – 200 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно... | ||
| С-образный профиль серии FPL-21 предназначен для безвинтового крепления или подвеса проволочного лотка на шпильках. Применяется с проволочными лотками с шириной основания до 200 мм. Ширина профиля — 41 мм, высота — 21 мм, длина профиля — 280 мм, толщина стали — 1,5 мм. Отличительными особенностями консоли FPL-21 данного типоразмера являются отверстия 14х10,5 мм в двух... | ||
| Консоль серии ML для проволочного лотка с шириной основания 200 мм. Предназначена для безвинтового монтажа кабельной трассы на основе системы проволочных лотков "F5 Combitech" с максимально допустимой нагрузкой 150 кг. Возможно крепление к стене или к профилям PSM и PSL болтами М8х60 и гайками М8. Высота консоли — 130 мм. Толщина стали — 2 мм.... | ||
| Монтажный комплект № 4 применяется для соединения проволочных лотков и изготовления системных аксессуаров с помощью соединительной пластины (код FC3730) или соединителя (код FC3424). Возможно применение для крепления проволочных лотков к монтажным аксессуарам (консолям и профилю). В состав комплекта входят: винт М6х20, шайба и гайка М6. Комплект представлен в специсполнении "Нержавеющая сталь AISI 304". | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 30 мм, ширина основания – 150 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно... | ||
| Переходник позволяет осуществить переход с кабельной трассы, выполненной на основе листовых или лестничных лотков, на проволочный лоток. Переходник предназначен для лотков с шириной основания 300 мм и высотой стенки 50 мм. Толщина стали — 1 мм. | ||
| При организации переходов кабельной трассы по высоте или опуске кабеля к оборудованию он может подвергаться изгибам. Слишком резкий поворот или острый угол может повредить кабель, но контролировать угол изгиба самостоятельно сложно. Чтобы устранить риск повреждения проводов при прокладке, применяются ограничители радиуса изгиба кабеля. Они устанавливаются в лоток и обеспечивают плавный изгиб трассы. Плавный поворот способствует... | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 30 мм, ширина основания – 50 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно... | ||
| С-образный профиль серии FPL-21 предназначен для безвинтового крепления или подвеса проволочного лотка на шпильках. Применяется с проволочными лотками с шириной основания до 300 мм. Ширина профиля — 41 мм, высота — 21 мм, длина профиля — 380 мм, толщина стали — 1,5 мм. Отличительными особенностями консоли FPL-21 данного типоразмера являются отверстия 14х10,5 мм в двух... | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 80 мм, ширина основания – 200 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно... | ||
| Монтажный комплект № 3 применяется при соединении секций проволочных лотков встык, изготовлении таких аксессуаров, как Т-образные отводы, повороты или редукции. В состав комплекта входят: винт М6х14, шайба со специальной головкой и гайка М6. Поставка комплекта осуществляется в упаковке из 50 штук. | ||

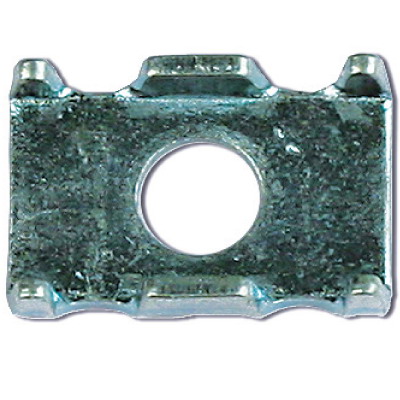

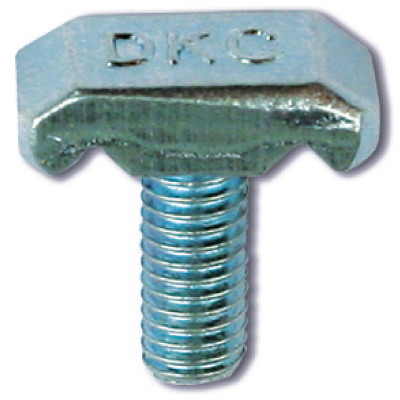

| Шайба со специальной головкой используется для соединения проволочных лотков между собой, изготовления системных аксессуаров проволочного лотка, крепления проволочного лотка к монтажным аксессуарам. Устанавливается в соединении с винтом М6х14. Применяется в составе крепежного комплекта №3. Поставка осуществляется в упаковке из 50 штук. | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 100 мм, ширина основания – 150 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно... | ||
| Безвинтовое крепление для лотка служит для соединения прямых секций проволочных лотков. Основное преимущество — фиксация без применения дополнительных инструментов. Изготовлено из стали толщиной 1,5 мм с покрытием, устойчивым к коррозии. | ||
| Консоль серии ML для проволочного лотка с шириной основания 150 мм. Предназначена для безвинтового монтажа кабельной трассы на основе системы проволочных лотков "F5 Combitech" с максимально допустимой нагрузкой 136 кг. Возможно крепление к стене или к профилям PSM и PSL болтами М8х60 и гайками М8. Высота консоли — 130 мм. Толщина стали — 1,5 мм. | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 50 мм, ширина основания – 300 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого... | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 50 мм, ширина основания – 400 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно... | ||
| Проволочный лоток G-типа предназначен для прокладки прямых участков кабельной трассы, изготовление поворотов и разветвлений для кабельной трассы. Преимуществом является легкий и быстрый безвинтовой монтаж к потолку или стене с помощью кронштейнов FC37308 с безопасной рабочей нагрузкой до 5 кг/м. Высота лотка – 50 мм, ширина основания – 100 мм, длина – 2000 мм, диаметр проволоки —... | ||
| Соединитель с семью отверстиями применяется как для соединения проволочных между собой, так и для изготовления ряда системных аксессуаров (редукция или поворот с большим радиусом). Возможно применение соединителя для соединения проволочных лотков с листовыми лоткам. Толщина стали — 1,5 мм. Материал имеет специальное покрытие, устойчивое к коррозии. |
