Проволочные лотки F5 Combitech
Система проволочных лотков «F5 Combitech» предназначена в первую очередь для внутреннего применения — внутри зданий и помещений. По сравнению с другими типами лотков, проволочные отличаются меньшим весом, упрощённым монтажом и обеспечивают улучшенную вентиляцию проложенных кабельных трасс.
Конструктивно такие лотки представляют собой сетчатые изделия, изготовленные из стальных прутков, которые проходят формовку, сварку и последующую оцинковку. В получившуюся ячеистую структуру укладывают как силовые, так и сигнальные кабели, фиксируя их с помощью хомутов.
Ассортимент системы включает широкий выбор типоразмеров, что позволяет гибко проектировать кабельные трассы под конкретные требования заказчика. Одно из практических преимуществ проволочных лотков — возможность легко выполнять повороты трассы в любом месте: для этого достаточно подрезать отдельные прутья и согнуть лоток под требуемым углом.
Благодаря облегчённой конструкции снижаются затраты на транспортировку и хранение, а стоимость проволочных лотков заметно ниже, чем у листовых аналогов.
Фото | Код | Наименование | Описание |
|---|---|---|---|

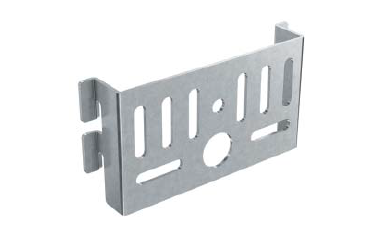

 | Увеличенная монтажная плата применяется для монтажа ответвительных коробок, сигнального оборудования, систем видеонаблюдения, промышленных разъемов и лотков высотой 50, 80 и 100 мм. Может использоваться для крепления к стене лотков c шириной основания до 300 мм. Крепление оборудования к неперфорированной монтажной плате производится с помощью специальных самосверлящих саморезов по металлу. Габариты изделия — 130 x 145... | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 80 мм, ширина основания – 400 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого... | ||
| При организации переходов кабельной трассы по высоте или опуске кабеля к оборудованию он может подвергаться изгибам. Слишком резкий поворот или острый угол может повредить кабель, но контролировать угол изгиба самостоятельно сложно. Чтобы устранить риск повреждения проводов при прокладке, применяются ограничители радиуса изгиба кабеля. Они устанавливаются в лоток и обеспечивают плавный изгиб трассы. Плавный поворот способствует... | ||
| Консоль серии ML для проволочного лотка с шириной основания 100 мм. Предназначена для безвинтового монтажа кабельной трассы на основе системы проволочных лотков "F5 Combitech" с максимально допустимой нагрузкой 179 кг. Возможно крепление к стене или к профилям PSM и PSL болтами М8х60 и гайками М8. Высота консоли — 125 мм. Толщина стали — 2 мм.... | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 100 мм, ширина основания – 300 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно... | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 50 мм, ширина основания – 400 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого... | ||
| Четырехлепестковая шайба используется для соединения проволочных лотков между собой, изготовления системных аксессуаров проволочного лотка, крепления проволочного лотка к монтажным аксессуарам. Устанавливается в соединении с винтом М6х20. Применяется в составе крепежного комплекта №1. Поставка осуществляется в упаковке из 50 штук. Специальное исполнение "нержавеющая сталь AISI 304" означает, что изделие имеет высокую устойчивость к воздействию агрессивных сред... | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 80 мм, ширина основания – 100 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно... | ||
| Монтажный комплект № 2 применяется для крепления проволочных лотков к монтажным аксессуарам (консолям и профилям). В состав комплекта входят: крюк М6х20, гайка М6 и шайба четырехлепестковая. Комплект представлен в стандартном исполнении "Гальванически оцинкованная сталь". | ||
| Соединительная пластина с отверстием по центру применяется для соединения между собой проволочных лотков с высотой борта 50, 80 или 100 мм. Не используется совместно с проволочными лотками с высотой стенки 30 мм. Толщина стали — 1,5 мм. | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 80 мм, ширина основания – 80 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно... | ||
| Крышка на лоток с заземлением применяется для защиты кабелей от внешних воздействий. Крышка защелкивается на лоток простым нажатием, для этого необходимо использовать держатель FC37004 или FC 37005 в зависимости от диаметра проволоки лотка (необходимо два держателя на погонный метр крышки). Ширина крышки — 100 мм, длина — 3000 мм, толщина стали — 0,8 мм. Для... | ||
| Переходник позволяет осуществить переход с кабельной трассы, выполненной на основе листовых или лестничных лотков, на проволочный лоток. Переходник предназначен для лотков с шириной основания 500 мм и высотой стенки 100 мм. Толщина стали — 1 мм. | ||
| Монтажный комплект № 1 применяется при соединении секций проволочных лотков встык, изготовлении таких аксессуаров, как Т-образные отводы, повороты или редукции. В состав комплекта входят: винт М6х20, шайба, шайба четырехлепестковая и гайка М6. Комплект представлен в специсполнении "Нержавеющая сталь AISI 304". | ||
| Крышка на лоток с заземлением применяется для защиты кабелей от внешних воздействий. Крышка защелкивается на лоток простым нажатием, для этого необходимо использовать держатель FC37004 или FC 37005 в зависимости от диаметра проволоки лотка (необходимо два держателя на погонный метр крышки). Ширина крышки — 300 мм, длина — 3000 мм, толщина стали — 0,8 мм. Для... | ||
| Шайба используется для соединения проволочных лотков между собой, изготовления системных аксессуаров проволочного лотка, крепления проволочного лотка к монтажным аксессуарам. Устанавливается в соединении с винтом М6х20. Применяется в составе крепежных комплектов №1 и №4. Поставка осуществляется в упаковке из 50 штук. Специальное исполнение "Горячий цинк" дает возможность применения изделия в суровых климатических условиях. | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 50 мм, ширина основания – 300 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого... | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 30 мм, ширина основания – 150 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно... | ||
| Консоль серии ML для проволочного лотка с шириной основания 300 мм. Предназначена для безвинтового монтажа кабельной трассы на основе системы проволочных лотков "F5 Combitech" с максимально допустимой нагрузкой 96 кг. Возможно крепление к стене или к профилям PSM и PSL болтами М8х60 и гайками М8. Высота консоли — 140 мм. Толщина стали — 1,5 мм. | ||
| С-образный профиль серии FPL-21 предназначен для безвинтового крепления или подвеса проволочного лотка на шпильках. Применяется совместно с проволочными лотками с шириной основания до 800 мм. Ширина профиля — 41 мм, высота — 21 мм, длина профиля — 822 мм, толщина стали — 1,5 мм. Профиль изготовлен из стали, с нанесенным на неё цинковым покрытием, устойчивым к... | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 50 мм, ширина основания – 400 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно... | ||
| Соединитель с семью отверстиями применяется как для соединения проволочных между собой, так и для изготовления ряда системных аксессуаров (редукция или поворот с большим радиусом). Возможно применение соединителя для соединения проволочных лотков с листовыми лоткам. Толщина стали — 1,5 мм. Соединитель в специальном исполнении "нержавеющая сталь AISI 304" имеет высокую устойчивость к воздействию агрессивных сред и... | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 80 мм, ширина основания – 600 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно... | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 100 мм, ширина основания – 600 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно... | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 30 мм, ширина основания – 500 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно... | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 100 мм, ширина основания – 150 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно... | ||
| Держатели для крышки применяются для повышения прочности соединения крышки с проволочным лотком. Это особенно важно в условиях повышенной ветровой нагрузки. Данный держатель предназначен для крепления крышки на проволочный лоток, секции которого соединены безвинтовым креплением. Возможно крпеление на лотках с диаметром проволоки 4 и 5 мм. Аксессуар изготовлен из эластичного полипропилена. | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 80 мм, ширина основания – 400 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно... | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 50 мм, ширина основания – 150 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно... | ||
| Монтажный комплект № 4 применяется для соединения проволочных лотков и изготовления системных аксессуаров с помощью соединительной пластины (код FC3730) или соединителя (код FC3424). Возможно применение для крепления проволочных лотков к монтажным аксессуарам (консолям и профилю). В состав комплекта входят: винт М6х20, шайба и гайка М6. Комплект представлен в стандартном исполнении "Гальванически оцинкованная сталь". | ||
| |||
| Консоль серии ML для проволочного лотка с шириной основания 100 мм. Предназначена для безвинтового монтажа кабельной трассы на основе системы проволочных лотков "F5 Combitech" с максимально допустимой нагрузкой 145 кг. Возможно крепление к стене или к профилям PSM и PSL болтами М8х60 и гайками М8. Высота консоли — 125 мм. Толщина стали — 1,5 мм. | ||
| Консоль серии ML для проволочного лотка с шириной основания 150 мм. Предназначена для безвинтового монтажа кабельной трассы на основе системы проволочных лотков "F5 Combitech" с максимально допустимой нагрузкой 170 кг. Возможно крепление к стене или к профилям PSM и PSL болтами М8х60 и гайками М8. Высота консоли — 130 мм. Толщина стали — 2 мм. | ||
| Крышка на лоток с заземлением применяется для защиты кабелей от внешних воздействий. Крышка защелкивается на лоток простым нажатием, для этого необходимо использовать держатель FC37004 или FC 37005 в зависимости от диаметра проволоки лотка (необходимо два держателя на погонный метр крышки). Ширина крышки — 50 мм, длина — 3000 мм, толщина стали — 0,8 мм. Для... | ||
| Винт для монтажа проволочного лотка применется для соединения отрезков проволочного лотка между собой, изготовления системных аксессуаров и крепления проволочного лотка к монтажным аксессуарам. Применяется в составе крепежных комплектов №1 и №4. Поставка осуществляется в упаковке из 50 штук. | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 50 мм, ширина основания – 100 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно... | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 30 мм, ширина основания – 300 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно... | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 80 мм, ширина основания – 80 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно... | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 50 мм, ширина основания – 100 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Облегченная конструкция проволочного лотка L-типа упрощает монтаж, транспортировку и хранение лотков. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка... | ||
| Проволочный лоток G-типа предназначен для прокладки прямых участков кабельной трассы, изготовление поворотов и разветвлений для кабельной трассы. Преимуществом является легкий и быстрый безвинтовой монтаж к потолку или стене с помощью кронштейнов FC37308 с безопасной рабочей нагрузкой до 10 кг/м. Высота лотка – 50 мм, ширина основания – 200 мм, длина – 2000 мм, диаметр проволоки —... | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 50 мм, ширина основания – 600 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно... | ||
| Переходник позволяет осуществить переход с кабельной трассы, выполненной на основе листовых или лестничных лотков, на проволочный лоток. Переходник предназначен для лотков с шириной основания 600 мм и высотой стенки 50 мм. Толщина стали — 1 мм. | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 100 мм, ширина основания – 400 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно... | ||
| Консоль серии BM для проволочного лотка с шириной основания 300 мм. Предназначена для безвинтового монтажа кабельной трассы на основе системы проволочных лотков "F5 Combitech" с максимально допустимой нагрузкой 190 кг. Крепление осуществляется к профилям PSM и PSL болтами М8х60 и гайками М8. Толщина стали — 1,5 мм. | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 80 мм, ширина основания – 200 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно... | ||
| Консоль серии BM для проволочного лотка с шириной основания 500 мм. Предназначена для безвинтового монтажа кабельной трассы на основе системы проволочных лотков "F5 Combitech" с максимально допустимой нагрузкой 170 кг. Крепление осуществляется к профилям PSM и PSL болтами М8х60 и гайками М8. Толщина стали — 1,5 мм. | ||
| При организации переходов кабельной трассы по высоте или опуске кабеля к оборудованию он может подвергаться изгибам. Слишком резкий поворот или острый угол может повредить кабель, но контролировать угол изгиба самостоятельно сложно. Чтобы устранить риск повреждения проводов при прокладке, применяются ограничители радиуса изгиба кабеля. Они устанавливаются в лоток и обеспечивают плавный изгиб трассы. Плавный поворот способствует... | ||
| Крышка на лоток с заземлением применяется для защиты кабелей от внешних воздействий. Крышка защелкивается на лоток простым нажатием, для этого необходимо использовать держатель FC37004 или FC 37005 в зависимости от диаметра проволоки лотка (необходимо два держателя на погонный метр крышки). Ширина крышки — 400 мм, длина — 3000 мм, толщина стали — 0,8 мм. Для... | ||
| Переходник позволяет осуществить переход с кабельной трассы, выполненной на основе листовых или лестничных лотков, на проволочный лоток. Переходник предназначен для лотков с шириной основания 300 мм и высотой стенки 50 мм. Толщина стали — 1 мм. | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 100 мм, ширина основания – 400 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно... |
