Проволочные лотки F5 Combitech
Система проволочных лотков «F5 Combitech» предназначена в первую очередь для внутреннего применения — внутри зданий и помещений. По сравнению с другими типами лотков, проволочные отличаются меньшим весом, упрощённым монтажом и обеспечивают улучшенную вентиляцию проложенных кабельных трасс.
Конструктивно такие лотки представляют собой сетчатые изделия, изготовленные из стальных прутков, которые проходят формовку, сварку и последующую оцинковку. В получившуюся ячеистую структуру укладывают как силовые, так и сигнальные кабели, фиксируя их с помощью хомутов.
Ассортимент системы включает широкий выбор типоразмеров, что позволяет гибко проектировать кабельные трассы под конкретные требования заказчика. Одно из практических преимуществ проволочных лотков — возможность легко выполнять повороты трассы в любом месте: для этого достаточно подрезать отдельные прутья и согнуть лоток под требуемым углом.
Благодаря облегчённой конструкции снижаются затраты на транспортировку и хранение, а стоимость проволочных лотков заметно ниже, чем у листовых аналогов.
Фото | Код | Наименование | Описание |
|---|---|---|---|
 | Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 30 мм, ширина основания – 500 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно... | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 50 мм, ширина основания – 100 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно... | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 100 мм, ширина основания – 300 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно... | ||
| Держатель для проволочного лотка с основанием 50 мм предназначен для крепления лотков к профилю или консолям, а также применяется в качестве базы для крепления на шпильке. Для подвеса на держатель используются лотки шириной до 300 мм включительно. Максимально допустимая нагрузка на дрежатель — 18 кг. Изготовлен из нержавеющей стали толщиной 1 мм, отличающейся высокой устойчивостью... | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 100 мм, ширина основания – 200 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого... | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 100 мм, ширина основания – 400 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно... | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 80 мм, ширина основания – 500 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого... | ||
| |||
| Легкая потолочная консоль для проволочного лотка шириной 300 мм. Предназначена для безвинтового монтажа кабельной трассы на основе системы проволочных лотков "F5 Combitech". Возможно крепление к стене с нагрузкой до 60 кг или же в профили BPL-29 и BPM-29 с нагрузкой до 110 кг. Толщина стали — 1,5 мм. | ||
| Увеличенная монтажная плата применяется для монтажа ответвительных коробок, сигнального оборудования, систем видеонаблюдения, промышленных разъемов и лотков высотой 50, 80 и 100 мм. Может использоваться для крепления к стене лотков c шириной основания до 300 мм. Крепление оборудования к перфорированным платам осуществляется метизами линейки "M5 Combitech" (CM100500+CM080520). Габариты изделия — 230 x 120 мм. Толщина стали... | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 30 мм, ширина основания – 100 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно... | ||
| |||
| Шайба используется для соединения проволочных лотков между собой, изготовления системных аксессуаров проволочного лотка, крепления проволочного лотка к монтажным аксессуарам. Устанавливается в соединении с винтом М6х20. Применяется в составе крепежных комплектов №1 и №4. Поставка осуществляется в упаковке из 50 штук. | ||
| |||
| |||
| Переходник позволяет осуществить переход с кабельной трассы, выполненной на основе листовых или лестничных лотков, на проволочный лоток. Переходник предназначен для лотков с шириной основания 600 мм и высотой стенки 80 мм. Толщина стали — 1 мм. | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 50 мм, ширина основания – 300 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого... | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 30 мм, ширина основания – 500 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно... | ||
| Увеличенная монтажная плата применяется для монтажа ответвительных коробок, сигнального оборудования, систем видеонаблюдения, промышленных разъемов и лотков высотой 50, 80 и 100 мм. Может использоваться для крепления к стене лотков c шириной основания до 300 мм. Крепление оборудования к перфорированным платам осуществляется метизами линейки "M5 Combitech" (CM100500+CM080520). Габариты изделия — 130 x 145 мм. Толщина стали... | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 80 мм, ширина основания – 600 мм, длина – 2000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого... | ||
| Консоль серии ML для проволочного лотка с шириной основания 200 мм. Предназначена для безвинтового монтажа кабельной трассы на основе системы проволочных лотков "F5 Combitech" с максимально допустимой нагрузкой 150 кг. Возможно крепление к стене или к профилям PSM и PSL болтами М8х60 и гайками М8. Высота консоли — 130 мм. Толщина стали — 2 мм. | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 80 мм, ширина основания – 100 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно... | ||
| Безвинтовой зажим предназначен для соединения оснований проволочных лотков. Для фиксации требуется применение плоскогубцев. Зажим изготовлен из нержавеющей стали AISI 304 толщиной 1,5 мм, для которой характерны высокая устойчивость к коррозии и воздействию агрессивных сред. | ||
| |||
| Держатели для крышки применяются для повышения прочности соединения крышки с проволочным лотком. Это особенно важно в условиях повышенной ветровой нагрузки. Данный держатель предназначен для проволоки диаметром 5 мм. Необходимо два держателя на погонный метр крышки. Аксессуар изготовлен из полипропилена. | ||
| Держатели для крышки применяются для повышения прочности соединения крышки с проволочным лотком. Это особенно важно в условиях повышенной ветровой нагрузки. Данный держатель предназначен для крепления крышки на проволочный лоток, секции которого соединены безвинтовым креплением. Возможно крпеление на лотках с диаметром проволоки 4 и 5 мм. Аксессуар изготовлен из эластичного полипропилена. | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 50 мм, ширина основания – 400 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого... | ||
| Монтажный комплект № 3 применяется при соединении секций проволочных лотков встык, изготовлении таких аксессуаров, как Т-образные отводы, повороты или редукции. В состав комплекта входят: винт М6х14, шайба со специальной головкой и гайка М6. Поставка комплекта осуществляется в упаковке из 50 штук. | ||
| С-образный профиль серии FPL-21 предназначен для безвинтового крепления или подвеса проволочного лотка на шпильках. Применяется с проволочными лотками с шириной основания до 500 мм. Ширина профиля — 41 мм, высота — 21 мм, длина профиля — 580 мм, толщина стали — 1,5 мм. Отличительными особенностями консоли FPL-21 данного типоразмера являются отверстия 14х10,5 мм в двух... | ||
| Ограничитель необходим при использовании критичных к малому радиусу изгиба кабелей. Его устанавливают в местах изгиба кабеля для обеспечения плавности поворота и предотвращения резких перегибов, которые могут повредить кабель. Ограничитель радиуса устанавливается без применения специальных инструментов. Материал — АБС-пластик. | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 50 мм, ширина основания – 600 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно... | ||
| Безвинтовое крепление для лотка служит для соединения прямых секций проволочных лотков. Основное преимущество — фиксация без применения дополнительных инструментов. Изготовлено из стали толщиной 1,5 мм с покрытием, устойчивым к коррозии. Крепепление в специальном исполнении "нержавеющая сталь AISI 304" имеет высокую устойчивость к воздействию агрессивных сред и нагреву и служит в 1,5-3 раза дольше оцинкованного изделия. | ||
| Увеличенная монтажная плата применяется для монтажа ответвительных коробок, сигнального оборудования, систем видеонаблюдения, промышленных разъемов и лотков высотой 50, 80 и 100 мм. Может использоваться для крепления к стене лотков c шириной основания до 300 мм. Крепление оборудования к неперфорированной монтажной плате производится с помощью специальных самосверлящих саморезов по металлу. Габариты изделия — 130 x 145... | ||
| Переходник позволяет осуществить переход с кабельной трассы, выполненной на основе листовых или лестничных лотков, на проволочный лоток. Переходник предназначен для лотков с шириной основания 400 мм и высотой стенки 100 мм. Толщина стали — 1 мм. | ||
| Безвинтовое крепление для лотка служит для соединения прямых секций проволочных лотков. Основное преимущество — фиксация без применения дополнительных инструментов. Изготовлено из стали толщиной 1,5 мм с покрытием, устойчивым к коррозии. | ||

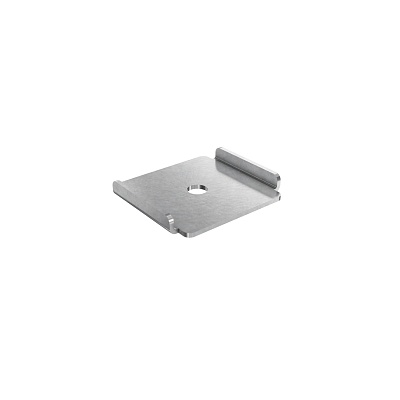

| Соединительная пластина с отверстием по центру применяется для соединения между собой проволочных лотков с высотой борта 50, 80 или 100 мм. Не используется совместно с проволочными лотками с высотой стенки 30 мм. Толщина стали — 1,5 мм. | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 50 мм, ширина основания – 500 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно... | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 30 мм, ширина основания – 150 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно... | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 50 мм, ширина основания – 100 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно... | ||
| При организации переходов кабельной трассы по высоте или опуске кабеля к оборудованию он может подвергаться изгибам. Слишком резкий поворот или острый угол может повредить кабель, но контролировать угол изгиба самостоятельно сложно. Чтобы устранить риск повреждения проводов при прокладке, применяются ограничители радиуса изгиба кабеля. Они устанавливаются в лоток и обеспечивают плавный изгиб трассы. Плавный поворот способствует... | ||
| Монтажный комплект № 4 применяется для соединения проволочных лотков и изготовления системных аксессуаров с помощью соединительной пластины (код FC3730) или соединителя (код FC3424). Возможно применение для крепления проволочных лотков к монтажным аксессуарам (консолям и профилю). В состав комплекта входят: винт М6х20, шайба и гайка М6. Комплект представлен в специсполнении "Горячий цинк". | ||
| Консоль серии ML для проволочного лотка с шириной основания 150 мм. Предназначена для безвинтового монтажа кабельной трассы на основе системы проволочных лотков "F5 Combitech" с максимально допустимой нагрузкой 170 кг. Возможно крепление к стене или к профилям PSM и PSL болтами М8х60 и гайками М8. Высота консоли — 130 мм. Толщина стали — 2 мм. | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 80 мм, ширина основания – 200 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно... | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 80 мм, ширина основания – 400 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого... | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 80 мм, ширина основания – 150 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно... | ||
| С-образный профиль серии FPL-21 предназначен для безвинтового крепления или подвеса проволочного лотка на шпильках. Применяется с проволочными лотками с шириной основания до 200 мм. Ширина профиля — 41 мм, высота — 21 мм, длина профиля — 280 мм, толщина стали — 1,5 мм. Отличительными особенностями консоли FPL-21 данного типоразмера являются отверстия 14х10,5 мм в двух... | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 30 мм, ширина основания – 400 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно... | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 80 мм, ширина основания – 300 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно... | ||
| Консоль серии BM для проволочного лотка с шириной основания 100 мм. Предназначена для безвинтового монтажа кабельной трассы на основе системы проволочных лотков "F5 Combitech" с максимально допустимой нагрузкой 300 кг. Крепление осуществляется к профилям PSM и PSL болтами М8х60 и гайками М8. Толщина стали — 1,5 мм. | ||
| Четырехлепестковая шайба используется для соединения проволочных лотков между собой, изготовления системных аксессуаров проволочного лотка, крепления проволочного лотка к монтажным аксессуарам. Устанавливается в соединении с винтом М6х20. Применяется в составе крепежного комплекта №1. Поставка осуществляется в упаковке из 50 штук. Специальное исполнение "нержавеющая сталь AISI 304" означает, что изделие имеет высокую устойчивость к воздействию агрессивных сред... |
