Проволочные лотки F5 Combitech
Система проволочных лотков «F5 Combitech» предназначена в первую очередь для внутреннего применения — внутри зданий и помещений. По сравнению с другими типами лотков, проволочные отличаются меньшим весом, упрощённым монтажом и обеспечивают улучшенную вентиляцию проложенных кабельных трасс.
Конструктивно такие лотки представляют собой сетчатые изделия, изготовленные из стальных прутков, которые проходят формовку, сварку и последующую оцинковку. В получившуюся ячеистую структуру укладывают как силовые, так и сигнальные кабели, фиксируя их с помощью хомутов.
Ассортимент системы включает широкий выбор типоразмеров, что позволяет гибко проектировать кабельные трассы под конкретные требования заказчика. Одно из практических преимуществ проволочных лотков — возможность легко выполнять повороты трассы в любом месте: для этого достаточно подрезать отдельные прутья и согнуть лоток под требуемым углом.
Благодаря облегчённой конструкции снижаются затраты на транспортировку и хранение, а стоимость проволочных лотков заметно ниже, чем у листовых аналогов.
Фото | Код | Наименование | Описание |
|---|---|---|---|

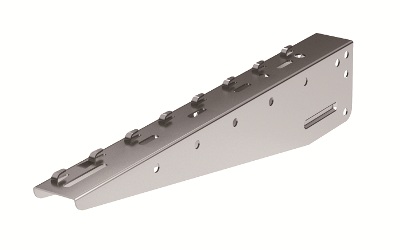

 | Консоль серии ML для проволочного лотка с шириной основания 150 мм. Предназначена для безвинтового монтажа кабельной трассы на основе системы проволочных лотков "F5 Combitech" с максимально допустимой нагрузкой 170 кг. Возможно крепление к стене или к профилям PSM и PSL болтами М8х60 и гайками М8. Высота консоли — 130 мм. Толщина стали — 2 мм.... | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 80 мм, ширина основания – 100 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно... | ||
| Увеличенная монтажная плата применяется для монтажа ответвительных коробок, сигнального оборудования, систем видеонаблюдения, промышленных разъемов и лотков высотой 50, 80 и 100 мм. Может использоваться для крепления к стене лотков c шириной основания до 300 мм. Крепление оборудования к неперфорированной монтажной плате производится с помощью специальных самосверлящих саморезов по металлу. Габариты изделия — 130 x 145... | ||
| Переходник позволяет осуществить переход с кабельной трассы, выполненной на основе листовых или лестничных лотков, на проволочный лоток. Переходник предназначен для лотков с шириной основания 200 мм и высотой стенки 100 мм. Толщина стали — 1 мм. | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 100 мм, ширина основания – 150 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно... | ||
| |||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 100 мм, ширина основания – 500 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно... | ||
| Консоль серии ML для проволочного лотка с шириной основания 400 мм. Предназначена для безвинтового монтажа кабельной трассы на основе системы проволочных лотков "F5 Combitech" с максимально допустимой нагрузкой 190 кг. Крепление непосредственно к стене. Высота консоли — 250 мм. Толщина стали — 1,5 мм. | ||
| Шайба со специальной головкой используется для соединения проволочных лотков между собой, изготовления системных аксессуаров проволочного лотка, крепления проволочного лотка к монтажным аксессуарам. Устанавливается в соединении с винтом М6х14. Применяется в составе крепежного комплекта №3. Поставка осуществляется в упаковке из 50 штук. | ||
| Монтажный комплект № 1 применяется при соединении секций проволочных лотков встык, изготовлении таких аксессуаров, как Т-образные отводы, повороты или редукции. В состав комплекта входят: винт М6х20, шайба, шайба четырехлепестковая и гайка М6. Комплект представлен в специсполнении "Горячий цинк". | ||
| Консоль серии ML для проволочного лотка с шириной основания 300 мм. Предназначена для безвинтового монтажа кабельной трассы на основе системы проволочных лотков "F5 Combitech" с максимально допустимой нагрузкой 120 кг. Возможно крепление к стене или к профилям PSM и PSL болтами М8х60 и гайками М8. Высота консоли — 140 мм. Толщина стали — 2 мм. | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 50 мм, ширина основания – 500 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно... | ||
| Винт для монтажа проволочного лотка применется для соединения отрезков проволочного лотка между собой, изготовления системных аксессуаров и крепления проволочного лотка к монтажным аксессуарам. Применяется в составе крепежных комплектов №1 и №4. Поставка осуществляется в упаковке из 50 штук. Специальное исполнение "Горячий цинк" дает возможность применения изделия в суровых климатических условиях. | ||
| |||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 80 мм, ширина основания – 600 мм, длина – 2000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого... | ||
| Крышка на лоток с заземлением применяется для защиты кабелей от внешних воздействий. Крышка защелкивается на лоток простым нажатием, для этого необходимо использовать держатель FC37004 или FC 37005 в зависимости от диаметра проволоки лотка (необходимо два держателя на погонный метр крышки). Ширина крышки — 150 мм, длина — 3000 мм, толщина стали — 0,8 мм. Для... | ||
| Монтажный комплект № 5 применяется для соединения проволочных лотков и изготовления системных аксессуаров с помощью соединительной пластины (код FC37306) или соединителя (код FC34247). Возможно применение для крепления проволочных лотков к монтажным аксессуарам (консолям и профилю). В состав комплекта входят: винт М6х14 и гайка М6. Комплект представлен в стандартном исполнении "Гальванически оцинкованная сталь" | ||
| С-образный профиль серии FPL-21 предназначен для безвинтового крепления или подвеса проволочного лотка на шпильках. Применяется совместно с проволочными лотками с шириной основания до 1200 мм. Ширина профиля — 41 мм, высота — 21 мм, длина профиля — 1222 мм, толщина стали — 1,5 мм. Профиль изготовлен из стали, с нанесенным на неё цинковым покрытием, устойчивым к... | ||
| Консоль серии BM для проволочного лотка с шириной основания 150 мм. Предназначена для безвинтового монтажа кабельной трассы на основе системы проволочных лотков "F5 Combitech" с максимально допустимой нагрузкой 290 кг. Крепление осуществляется к профилям PSM и PSL болтами М8х60 и гайками М8. Толщина стали — 1,5 мм. | ||
| Соединитель с семью отверстиями применяется как для соединения проволочных между собой, так и для изготовления ряда системных аксессуаров (редукция или поворот с большим радиусом). Возможно применение соединителя для соединения проволочных лотков с листовыми лоткам. Толщина стали — 1,5 мм. Соединитель в специальном исполнении "нержавеющая сталь AISI 304" имеет высокую устойчивость к воздействию агрессивных сред и... | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 100 мм, ширина основания – 500 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого... | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 30 мм, ширина основания – 300 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого... | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 100 мм, ширина основания – 300 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого... | ||
| Легкая потолочная консоль для проволочного лотка шириной 300 мм. Предназначена для безвинтового монтажа кабельной трассы на основе системы проволочных лотков "F5 Combitech" с максимально допустимой нагрузкой 70 кг. Крепление осуществляется к стене. Высота консоли — 140 мм. Толщина стали — 2 мм. | ||
| Монтажный комплект № 1 применяется при соединении секций проволочных лотков встык, изготовлении таких аксессуаров, как Т-образные отводы, повороты или редукции. В состав комплекта входят: винт М6х20, шайба, шайба четырехлепестковая и гайка М6. Поставка комплекта осуществляется в упаковке из 50 штук. | ||
| Консоль серии ML для проволочного лотка с шириной основания 300 мм. Предназначена для безвинтового монтажа кабельной трассы на основе системы проволочных лотков "F5 Combitech" с максимально допустимой нагрузкой 120 кг. Возможно крепление к стене или к профилям PSM и PSL болтами М8х60 и гайками М8. Высота консоли — 140 мм. Толщина стали — 2 мм.... | ||
| Монтажный комплект № 4 применяется для соединения проволочных лотков и изготовления системных аксессуаров с помощью соединительной пластины (код FC3730) или соединителя (код FC3424). Возможно применение для крепления проволочных лотков к монтажным аксессуарам (консолям и профилю). В состав комплекта входят: винт М6х20, шайба и гайка М6. Комплект представлен в специсполнении "Горячий цинк". | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 30 мм, ширина основания – 500 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно... | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 50 мм, ширина основания – 200 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно... | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 80 мм, ширина основания – 400 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно... | ||
| Переходник позволяет осуществить переход с кабельной трассы, выполненной на основе листовых или лестничных лотков, на проволочный лоток. Переходник предназначен для лотков с шириной основания 400 мм и высотой стенки 80 мм. Толщина стали — 1 мм. | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 100 мм, ширина основания – 500 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно... | ||
| При организации переходов кабельной трассы по высоте или опуске кабеля к оборудованию он может подвергаться изгибам. Слишком резкий поворот или острый угол может повредить кабель, но контролировать угол изгиба самостоятельно сложно. Чтобы устранить риск повреждения проводов при прокладке, применяются ограничители радиуса изгиба кабеля. Они устанавливаются в лоток и обеспечивают плавный изгиб трассы. Плавный поворот способствует... | ||
| Четырехлепестковая шайба используется для соединения проволочных лотков между собой, изготовления системных аксессуаров проволочного лотка, крепления проволочного лотка к монтажным аксессуарам. Устанавливается в соединении с винтом М6х20. Применяется в составе крепежного комплекта №1. Поставка осуществляется в упаковке из 50 штук. | ||
| Монтажный комплект № 3 применяется при соединении секций проволочных лотков встык, изготовлении таких аксессуаров, как Т-образные отводы, повороты или редукции. В состав комплекта входят: винт М6х14, шайба со специальной головкой и гайка М6. Поставка комплекта осуществляется в упаковке из 50 штук. | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 50 мм, ширина основания – 300 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно... | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 100 мм, ширина основания – 150 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно... | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 50 мм, ширина основания – 150 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого... | ||
| Винт для монтажа проволочного лотка применется для соединения отрезков проволочного лотка между собой, изготовления системных аксессуаров и крепления проволочного лотка к монтажным аксессуарам. Применяется в составе крепежных комплектов №1 и №4. Поставка осуществляется в упаковке из 50 штук. | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 100 мм, ширина основания – 300 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно... | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 30 мм, ширина основания – 50 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно... | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 100 мм, ширина основания – 100 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно... | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 50 мм, ширина основания – 50 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно... | ||
| Легкая потолочная консоль для проволочного лотка шириной 100 мм. Предназначена для безвинтового монтажа кабельной трассы на основе системы проволочных лотков "F5 Combitech" с максимально допустимой нагрузкой 100 кг. Возможно крепление к стене или потолку. Высота консоли — 250 мм. Толщина стали — 2 мм. | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 80 мм, ширина основания – 100 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно... | ||
| Монтажная плата предназначена для монтажа ответвительных коробок и лотков высотой 50, 80 и 100 мм. . Может использоваться для крепления к стене лотков c шириной основания до 150 мм. Изготовлена из стали толщиной 2 мм. | ||
| Переходник позволяет осуществить переход с кабельной трассы, выполненной на основе листовых или лестничных лотков, на проволочный лоток. Переходник предназначен для лотков с шириной основания 300 мм и высотой стенки 100 мм. Толщина стали — 1 мм. | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 30 мм, ширина основания – 400 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно... | ||
| Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 50 мм, ширина основания – 150 мм, длина – 3000 мм, диаметр проволоки — 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно... | ||
| Крышка на лоток с заземлением применяется для защиты кабелей от внешних воздействий. Крышка защелкивается на лоток простым нажатием, для этого необходимо использовать держатель FC37004 или FC 37005 в зависимости от диаметра проволоки лотка (необходимо два держателя на погонный метр крышки). Ширина крышки — 80 мм, длина — 3000 мм, толщина стали — 0,8 мм. Для... |
