Проволочные лотки F5 Combitech
Система проволочных лотков «F5 Combitech» предназначена в первую очередь для внутреннего применения — внутри зданий и помещений. По сравнению с другими типами лотков, проволочные отличаются меньшим весом, упрощённым монтажом и обеспечивают улучшенную вентиляцию проложенных кабельных трасс.
Конструктивно такие лотки представляют собой сетчатые изделия, изготовленные из стальных прутков, которые проходят формовку, сварку и последующую оцинковку. В получившуюся ячеистую структуру укладывают как силовые, так и сигнальные кабели, фиксируя их с помощью хомутов.
Ассортимент системы включает широкий выбор типоразмеров, что позволяет гибко проектировать кабельные трассы под конкретные требования заказчика. Одно из практических преимуществ проволочных лотков — возможность легко выполнять повороты трассы в любом месте: для этого достаточно подрезать отдельные прутья и согнуть лоток под требуемым углом.
Благодаря облегчённой конструкции снижаются затраты на транспортировку и хранение, а стоимость проволочных лотков заметно ниже, чем у листовых аналогов.
Filters Sort results
Reset Apply
Фото | Код | Наименование | Описание |
|---|---|---|---|

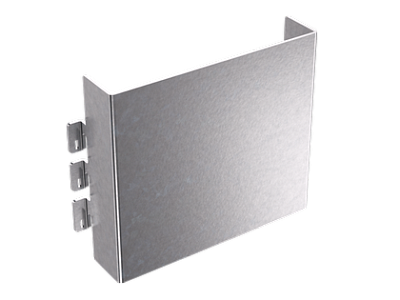

 | fc37312 | Увеличенная монтажная плата применяется для монтажа ответвительных коробок, сигнального оборудования, систем видеонаблюдения, промышленных разъемов и лотков высотой 50, 80 и 100 мм. Может использоваться для крепления к стене лотков c шириной основания до 300 мм. Крепление оборудования к неперфорированной монтажной плате производится с помощью специальных самосверлящих саморезов по металлу. Габариты изделия — 130 x 145 мм. Толщина стали — 2 мм. | |

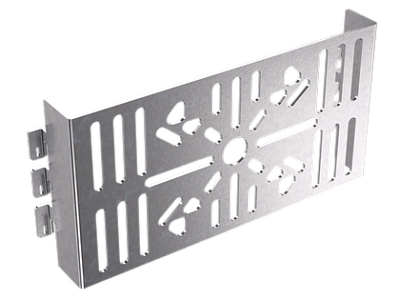

 | fc37313 | Увеличенная монтажная плата применяется для монтажа ответвительных коробок, сигнального оборудования, систем видеонаблюдения, промышленных разъемов и лотков высотой 50, 80 и 100 мм. Может использоваться для крепления к стене лотков c шириной основания до 300 мм. Крепление оборудования к перфорированным платам осуществляется метизами линейки "M5 Combitech" (CM100500+CM080520). Габариты изделия — 130 x 145 мм. Толщина стали — 2 мм. | |

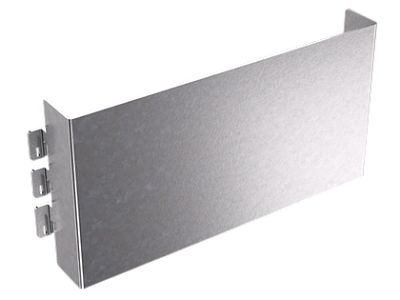

 | fc37314 | Увеличенная монтажная плата применяется для монтажа ответвительных коробок, сигнального оборудования, систем видеонаблюдения, промышленных разъемов и лотков высотой 50, 80 и 100 мм. Может использоваться для крепления к стене лотков c шириной основания до 300 мм. Крепление оборудования к неперфорированной монтажной плате производится с помощью специальных самосверлящих саморезов по металлу. Габариты изделия — 230 x 120 мм. Толщина стали — 2 мм. | |

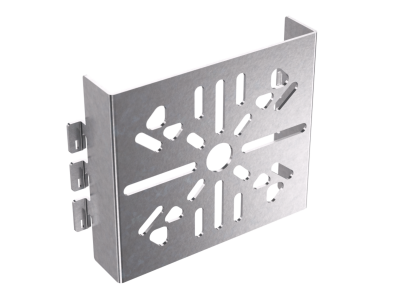

 | fc37315 | Увеличенная монтажная плата применяется для монтажа ответвительных коробок, сигнального оборудования, систем видеонаблюдения, промышленных разъемов и лотков высотой 50, 80 и 100 мм. Может использоваться для крепления к стене лотков c шириной основания до 300 мм. Крепление оборудования к перфорированным платам осуществляется метизами линейки "M5 Combitech" (CM100500+CM080520). Габариты изделия — 230 x 120 мм. Толщина стали — 2 мм. | |

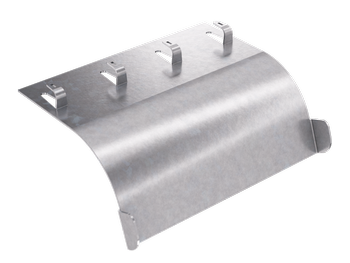

 | fc37045 | При организации переходов кабельной трассы по высоте или опуске кабеля к оборудованию он может подвергаться изгибам. Слишком резкий поворот или острый угол может повредить кабель, но контролировать угол изгиба самостоятельно сложно. Чтобы устранить риск повреждения проводов при прокладке, применяются ограничители радиуса изгиба кабеля. Они устанавливаются в лоток и обеспечивают плавный изгиб трассы. Плавный поворот способствует сохранению целостности кабеля. Быстрое безвинтовое крепление аксессуара позволяет сократить время монтажа. Радиус поворота ограничителя — 40 мм. Поворот подбирается, исходя из ширины лотка. Данный ограничитель предназначен для лотка шириной 400 мм. | |

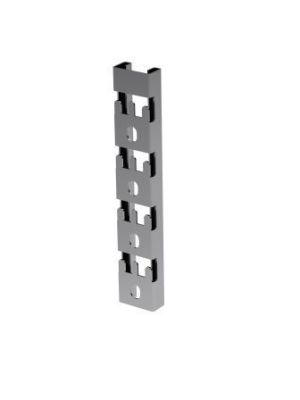

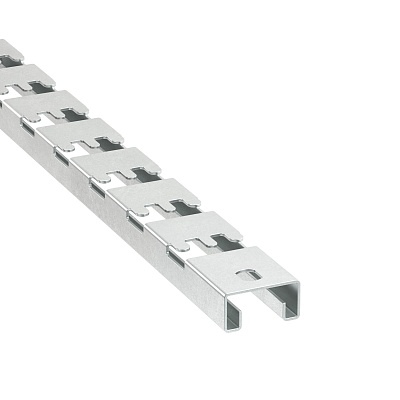

 | fpl2101 | С-образный профиль серии FPL-21 предназначен для безвинтового крепления или подвеса проволочного лотка на шпильках. Применяется с проволочными лотками с шириной основания до 100 мм. Ширина профиля — 41 мм, высота — 21 мм, длина профиля — 180 мм, толщина стали — 1,5 мм. Отличительными особенностями консоли FPL-21 данного типоразмера являются отверстия 14х10,5 мм в двух крайних точках, а также отсутствие перфорации 14х10,5 мм между зубчатыми венцами. Профиль выполнен из оцинкованной стали устойчивой к коррозии. | |
| fpl2102 | С-образный профиль серии FPL-21 предназначен для безвинтового крепления или подвеса проволочного лотка на шпильках. Применяется с проволочными лотками с шириной основания до 200 мм. Ширина профиля — 41 мм, высота — 21 мм, длина профиля — 280 мм, толщина стали — 1,5 мм. Отличительными особенностями консоли FPL-21 данного типоразмера являются отверстия 14х10,5 мм в двух крайних точках, а также отсутствие перфорации 14х10,5 мм между зубчатыми венцами. Профиль выполнен из оцинкованной стали устойчивой к коррозии. | |
| fpl2103 | С-образный профиль серии FPL-21 предназначен для безвинтового крепления или подвеса проволочного лотка на шпильках. Применяется с проволочными лотками с шириной основания до 300 мм. Ширина профиля — 41 мм, высота — 21 мм, длина профиля — 380 мм, толщина стали — 1,5 мм. Отличительными особенностями консоли FPL-21 данного типоразмера являются отверстия 14х10,5 мм в двух крайних точках, а также отсутствие перфорации 14х10,5 мм между зубчатыми венцами. Профиль выполнен из оцинкованной стали устойчивой к коррозии. | |
| fpl2104 | С-образный профиль серии FPL-21 предназначен для безвинтового крепления или подвеса проволочного лотка на шпильках. Применяется с проволочными лотками с шириной основания до 400 мм. Ширина профиля — 41 мм, высота — 21 мм, длина профиля — 480 мм, толщина стали — 1,5 мм. Отличительными особенностями консоли FPL-21 данного типоразмера являются отверстия 14х10,5 мм в двух крайних точках, а также отсутствие перфорации 14х10,5 мм между зубчатыми венцами. Профиль выполнен из оцинкованной стали устойчивой к коррозии. | |
| fpl2105 | С-образный профиль серии FPL-21 предназначен для безвинтового крепления или подвеса проволочного лотка на шпильках. Применяется с проволочными лотками с шириной основания до 500 мм. Ширина профиля — 41 мм, высота — 21 мм, длина профиля — 580 мм, толщина стали — 1,5 мм. Отличительными особенностями консоли FPL-21 данного типоразмера являются отверстия 14х10,5 мм в двух крайних точках, а также отсутствие перфорации 14х10,5 мм между зубчатыми венцами. Профиль выполнен из оцинкованной стали устойчивой к коррозии. | |
| fpl2106 | С-образный профиль серии FPL-21 предназначен для безвинтового крепления или подвеса проволочного лотка на шпильках. Применяется с проволочными лотками с шириной основания до 600 мм. Ширина профиля — 41 мм, высота — 21 мм, длина профиля — 680 мм, толщина стали — 1,5 мм. Отличительными особенностями консоли FPL-21 данного типоразмера являются отверстия 14х10,5 мм в двух крайних точках, а также отсутствие перфорации 14х10,5 мм между зубчатыми венцами. Профиль выполнен из оцинкованной стали устойчивой к коррозии. | |
 | fpl2107 | С-образный профиль серии FPL-21 предназначен для безвинтового крепления или подвеса проволочного лотка на шпильках. Применяется совместно с проволочными лотками с шириной основания до 700 мм. Ширина профиля — 41 мм, высота — 21 мм, длина профиля — 722 мм, толщина стали — 1,5 мм. Профиль изготовлен из стали, с нанесенным на неё цинковым покрытием, устойчивым к коррозии. | |
| fpl2108 | С-образный профиль серии FPL-21 предназначен для безвинтового крепления или подвеса проволочного лотка на шпильках. Применяется совместно с проволочными лотками с шириной основания до 800 мм. Ширина профиля — 41 мм, высота — 21 мм, длина профиля — 822 мм, толщина стали — 1,5 мм. Профиль изготовлен из стали, с нанесенным на неё цинковым покрытием, устойчивым к коррозии. | |
| fpl2110 | С-образный профиль серии FPL-21 предназначен для безвинтового крепления или подвеса проволочного лотка на шпильках. Применяется совместно с проволочными лотками с шириной основания до 1000 мм. Ширина профиля — 41 мм, высота — 21 мм, длина профиля -1022 мм, толщина стали — 1,5 мм. Профиль изготовлен из стали, с нанесенным на неё цинковым покрытием, устойчивым к коррозии. | |
| fpl2112 | С-образный профиль серии FPL-21 предназначен для безвинтового крепления или подвеса проволочного лотка на шпильках. Применяется совместно с проволочными лотками с шириной основания до 1200 мм. Ширина профиля — 41 мм, высота — 21 мм, длина профиля — 1222 мм, толщина стали — 1,5 мм. Профиль изготовлен из стали, с нанесенным на неё цинковым покрытием, устойчивым к коррозии. | |
| fpl2118 | С-образный профиль серии FPL-21 предназначен для безвинтового крепления или подвеса проволочного лотка на шпильках. Применяется совместно с проволочными лотками с шириной основания до 1800 мм. Ширина профиля — 41 мм, высота — 21 мм, длина профиля — 1822 мм, толщина стали — 1,5 мм. Профиль изготовлен из стали, с нанесенным на неё цинковым покрытием, устойчивым к коррозии. | |
| fpl2120 | С-образный профиль серии FPL-21 предназначен для безвинтового крепления или подвеса проволочного лотка на шпильках. Применяется совместно с проволочными лотками с шириной основания до 2000 мм. Ширина профиля — 41 мм, высота — 21 мм, длина профиля — 2022 мм, толщина стали — 1,5 мм. Профиль изготовлен из стали, с нанесенным на неё цинковым покрытием, устойчивым к коррозии. | |
| fpl2130 | С-образный профиль серии FPL-21 предназначен для безвинтового крепления или подвеса проволочного лотка на шпильках. Применяется совместно с проволочными лотками с шириной основания до 3000 мм. Ширина профиля — 41 мм, высота — 21 мм, длина профиля — 3022 мм, толщина стали — 1,5 мм. Профиль изготовлен из стали, с нанесенным на неё цинковым покрытием, устойчивым к коррозии. |
