Описание

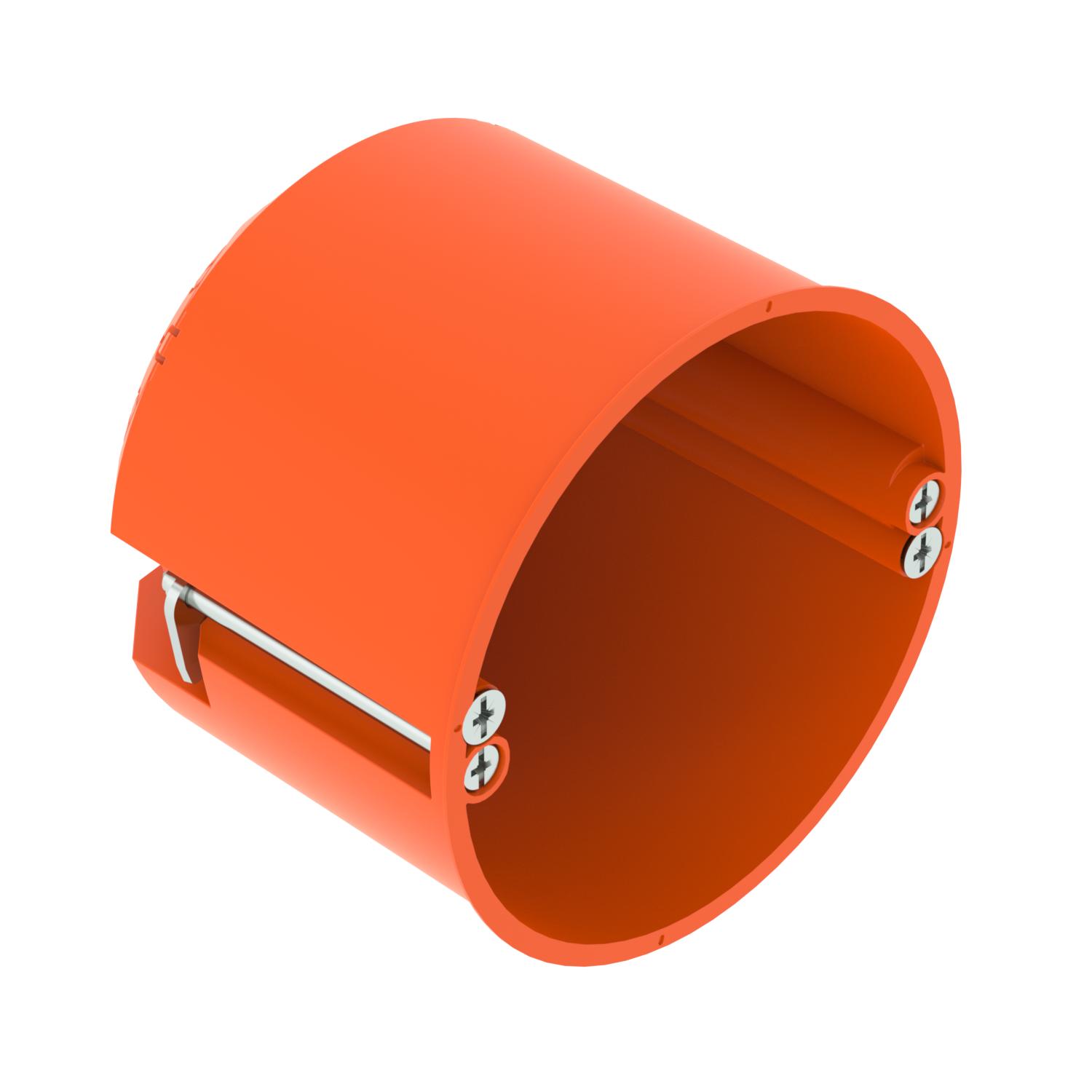

Монтажная коробка для установки в полу стены HW 61, CEE/PERILEX на листах толщиной не менее 61 мм и толщиной пластин 5–40 мм.
• 2 резьбовых вкладыша
• приборные винты, клеммные накладки
• 3 комбинированных ввода для труб Ø 20 и 25 мм
• 3 ввода для проводов NYM 3 x 2,5 мм² или 5 x 1,5 мм²
• 2 ввода для проводов NYM 5 x 2,5 мм² или 7 x 1,5 мм²
• 1 ввод для проводов NYM 3 x 1,5 мм²
Протестировано в соответствии со стандартами DIN EN 60670-1, DIN EN 60670-22 и DIN 49073-1.
Детали
| Вид защиты | IP30 |
|---|---|
| Вид прохода через корпус | Продавливаемое отверстие |
| воздухонепроницаемая | нет |
| Высота | 61 mm |
| Диаметр | 74 mm |
| Диаметр фрезерного отверстия | 74 mm |
| Для труб диаметром | 20/25 мм |
| Количество вводов | 9 |
| Комбинированные вводы Ø 20 / 25 мм | 3 |
| Крепление крышки | Болты |
| Крепление устройств | Болты |
| Крышка | без |
| Линейные вводы 3 x 1,5 мм² | 1 |
| Линейные вводы 3 x 2,5 мм² / 5 x 1,5 мм² | 3 |
| Линейные вводы 5 x 2,5 мм² / 7 x 1,5 мм² | 2 |
| Материал | Полипропилен |
| Не содержит галогенов | да |
| Номинальное сечение макс. | 2,5 mm² |
| Номинальное сечение мин. | 1,5 mm² |
| Подходит для пластин толщиной макс. | 400 V |
| С винтами | да |
| С переходником | без |
| Способ ввода | Провода NYM и трубы |
| Трудновоспламеняющийся | согласно VDE 0471/IEC 60695-2-11, температура при испытании 850 °C |
| Углеродный след CO2 (GWP) от колыбели до ворот | 0,0809 кг CO2e / 1 Шт. |
| Ударопрочность | нет |
| Форма | круглой формы |
| Цвет | оранжевый |
| Число вставок | 1 |
