Описание

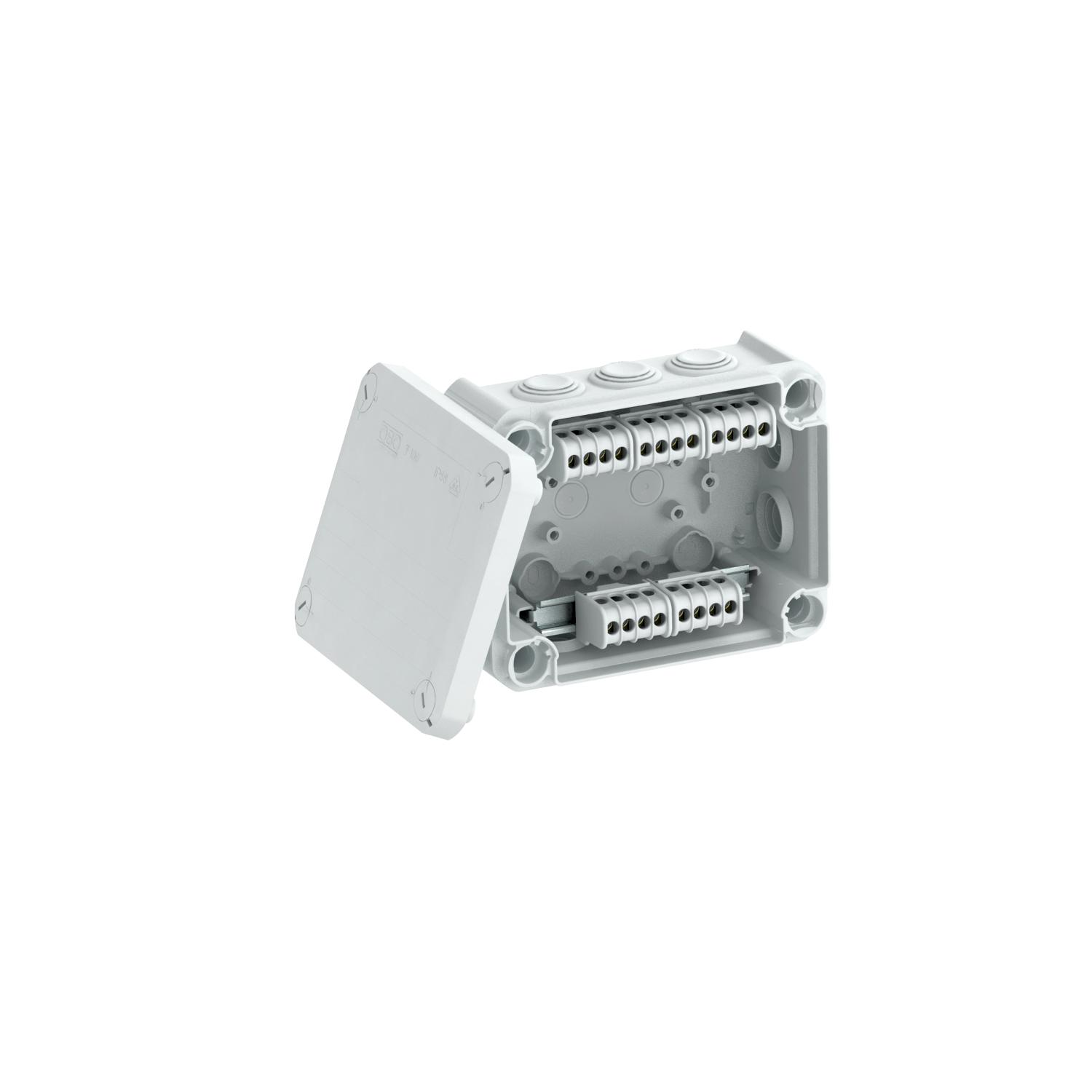

Кабельная распределительная коробка с клеммной колодкой для соединения кабелей и проводов в помещении и в защищенных зонах вне помещения. Прямоугольная форма с вставными уплотнениями по бокам и штамповкой под отверстия на дне. Подходит для настенного и потолочного монтажа и установки на монтажных пластинах. С возможностью для внутреннего закрепления и монтажом поверх угловых колпаков. Крышка с быстроразъемным соединением может быть опломбирована. Изготовлено из устойчивых к УФ материалов, не содержащих галогены.
Кабельная распределительная коробка согласно DIN EN 60670. Огнестойкость согласно DIN EN 60695-2-11, температура испытания 650 °C. Ударопрочность IK07 согласно DIN EN 50102.
Детали
| Ввод сзади | да |
|---|---|
| Вид защиты | IP66 |
| Вид монтажа | Настенный/потолочный монтаж |
| Вид прохода через корпус | Ступенчатая мембрана, обрезная |
| Внутренние размеры на просвет | 136x102x57 mm |
| Высота | 67 mm |
| Диапазон рабочих температур макс. | 60 °C |
| Диапазон рабочих температур мин. | -5 °C |
| Длина | 150 mm |
| Для взрывоопасной зоны | без |
| Количество вводов | 10 |
| Количество зажимов | 5 |
| Комплектация | Зажим |
| Коэффициент прочности | IK07 |
| Крепление крышки | Привинчен |
| Крышка | Непрозрачный |
| Материал | Полипропилен |
| Не содержит галогенов | да |
| Номинальное напряжение | 500 V |
| Номинальное сечение мин. | 10 mm² |
| Пломбируемая | да |
| Повышение живучести конструкции | без |
| Подключается в ряд | да |
| Проверенная на взрывозащищенность конструкция | нет |
| Прозрачная крышка | нет |
| Размер | 150x116x67 |
| Расчетное изоляционное напряжение (Ui) | 500 V |
| С крышкой | да |
| С экранированием | нет |
| Способ ввода | Вставной уплотнитель |
| Стойкий к атмосферным воздействиям | нет |
| Трудновоспламеняющийся | согласно VDE 0471/DIN 695 части 2-1, температура при испытании 650 °C |
| Углеродный след CO2 (GWP) от колыбели до ворот | 1,2789 кг CO2e / 1 Шт |
| Усилено стекловолокном | нет |
| Форма | прямоугольной формы |
| Цвет | светло-серый; RAL 7035 |
