Push-in клеммы

Современные электрощиты требуют быстрой сборки и надёжных соединений, устойчивых к вибрациям. Не менее важна защита цепей от сверхтоков. Не менее важна защита цепей от сверхтоков.

Клеммы с технологией Push-in решают эти задачи. Пружинный зажим позволяет подключать одножильные и опрессованные проводники одним движением — без инструмента. Это значительно сокращает время монтажа, а сама конструкция обеспечивает стабильный контакт даже при вибрациях.

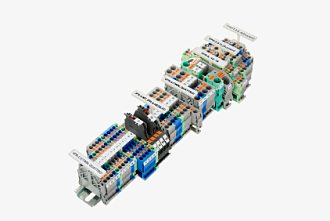

Линейка включает все необходимые элементы для любых схем:
проходные клеммы;
клеммы заземления (PE);
клеммы с размыкателями;
клеммы для предохранителей;
вводные силовые клеммы для организации ответственных цепей.

Надёжный контакт в силовых цепях в сочетании с возможностью установки предохранителей гарантирует эффективную защиту оборудования от перегрузок и коротких замыканий.

Код	Наименование	Описание
vpr-2-5-gy	Клемма проходная, зажим push-in, 2 точки подключения, 2.5 кв.мм, серая
vpr-2-5-bu	Клемма проходная, зажим push-in, 2 точки подключения, 2.5 кв.мм, синяя
vpr-2-5-twin-gy	Клемма проходная, зажим push-in, 3 точки подключения, 2.5 кв.мм, серая
vpr-2-5-twin-bu	Клемма проходная, зажим push-in, 3 точки подключения, 2.5 кв.мм, синяя
vpr-2-5-quattro-gy	Клемма проходная, зажим push-in, 4 точки подключения, 2.5 кв.мм, серая
vpr-2-5-quattro-bu	Клемма проходная, зажим push-in, 4 точки подключения, 2.5 кв.мм, синяя
vpr-2-5-1p	Клемма проходная под вставной штекер, зажим push-in, 2 точкиподключения, 2.5 кв.мм, серая
vpr-p-2-5-1	Штекер зажим push-in, 1 точка подключения, 2.5 кв.мм, серая
vpr-p-2-5-l	Штекер наборный «левый», зажим push-in, 1 точка подключения, 2.5 кв.мм, серая
vpr-p-2-5-m	Штекер наборный «центральный», зажим push-in, 1 точка подключения, 2.5 кв.мм, серая
vpr-p-2-5-r	Штекер наборный «правый», зажим push-in, 1 точка подключения, 2.5 кв.мм, серая
vpr-4-gy	Клемма проходная, зажим push-in, 2 точки подключения, 4 кв.мм, серая	Проходная клемма с зажимом Push-in предназначена для соединения двух проводников, а за счет кнопки-толкателя обеспечивается защита от ошибок при монтаже и случайного прикосновения. Монтаж осуществляется на DIN-рейку OMEGA. Температура эксплуатации от -40 до +105оС. Корпус выполнен из ПА 6.6 с классом горючести V0 UL-94. Серый цвет, 2 точки подключения, 4 мм². 2 канала для вставных перемычек. Габариты (В×Ш×Г) 36,8×55,9×6,2 мм.
vpr-4-bu	Клемма проходная, зажим push-in, 2 точки подключения, 4 кв.мм, синяя	Проходная клемма с зажимом Push-in предназначена для соединения двух проводников, а за счет кнопки-толкателя обеспечивается защита от ошибок при монтаже и случайного прикосновения. Монтаж осуществляется на DIN-рейку OMEGA. Температура эксплуатации от -40 до +105оС. Корпус выполнен из ПА 6.6 с классом горючести V0 UL-94. Синий цвет, 2 точки подключения, 4 мм². 2 канала для вставных перемычек. Габариты (В×Ш×Г) 36,8×55,9×6,2 мм.
vpr-4-twin-gy	Клемма проходная, зажим push-in, 3 точки подключения, 4 кв.мм, серая	Проходная клемма с зажимом Push-in предназначена для соединения трех проводников, а за счет кнопки-толкателя обеспечивается защита от ошибок при монтаже и случайного прикосновения. Монтаж осуществляется на DIN-рейку OMEGA. Температура эксплуатации от -40 до +105оС. Корпус выполнен из ПА 6.6 с классом горючести V0 UL-94. Серый цвет, 3 точки подключения, 4 мм². 2 канала для вставных перемычек. Габариты (В×Ш×Г) 36,9×67×6,2 мм.
vpr-4-twin-bu	Клемма проходная, зажим push-in, 3 точки подключения, 4 кв.мм, синяя
vpr-4-quattro-gy	Клемма проходная, зажим push-in, 4 точки подключения, 4 кв.мм, серая	Проходная клемма с зажимом Push-in предназначена для соединения четырех проводников, а за счет кнопки-толкателя обеспечивается защита от ошибок при монтаже и случайного прикосновения. Монтаж осуществляется на DIN-рейку OMEGA. Температура эксплуатации от -40 до +105оС. Корпус выполнен из ПА 6.6 с классом горючести V0 UL-94. Серый цвет, 4 точки подключения, 4 мм². 2 канала для вставных перемычек. Габариты (В×Ш×Г) 36,9×79×6,2 мм.
vpr-4-quattro-bu	Клемма проходная, зажим push-in, 4 точки подключения, 4 кв.мм, синяя
vpr-6-gy	Клемма проходная, зажим push-in, 2 точки подключения, 6 кв.мм, серая	Проходная клемма с зажимом Push-in предназначена для соединения двух проводников, а за счет кнопки-толкателя обеспечивается защита от ошибок при монтаже и случайного прикосновения. Монтаж осуществляется на DIN-рейку OMEGA. Температура эксплуатации от -40 до +105оС. Корпус выполнен из ПА 6.6 с классом горючести V0 UL-94. Серый цвет, 2 точки подключения, 6 мм². 2 канала для вставных перемычек. Габариты (В×Ш×Г) 47,5×47,7×8,2 мм.
vpr-6-bu	Клемма проходная, зажим push-in, 2 точки подключения, 6 кв.мм, синяя	Проходная клемма с зажимом Push-in предназначена для соединения двух проводников, а за счет кнопки-толкателя обеспечивается защита от ошибок при монтаже и случайного прикосновения. Монтаж осуществляется на DIN-рейку OMEGA. Температура эксплуатации от -40 до +105оС. Корпус выполнен из ПА 6.6 с классом горючести V0 UL-94. Синий цвет, 2 точки подключения, 6 мм². 2 канала для вставных перемычек. Габариты (В×Ш×Г) 47,5×47,7×8,2 мм.
vpr-6-twin-gy	Клемма проходная, зажим push-in, 3 точки подключения, 6 кв.мм, серая	Проходная клемма с зажимом Push-in предназначена для соединения трех проводников, а за счет кнопки-толкателя обеспечивается защита от ошибок при монтаже и случайного прикосновения. Монтаж осуществляется на DIN-рейку OMEGA. Температура эксплуатации от -40 до +105оС. Корпус выполнен из ПА 6.6 с классом горючести V0 UL-94. Серый цвет, 3 точки подключения, 6 мм². 2 канала для вставных перемычек. Габариты (В×Ш×Г) 4,1×74,2×8,2 мм.
vpr-10-gy	Клемма проходная, зажим push-in, 2 точки подключения, 10 кв.мм, серая	Проходная клемма с зажимом Push-in предназначена для соединения двух проводников, а за счет кнопки-толкателя обеспечивается защита от ошибок при монтаже и случайного прикосновения. Монтаж осуществляется на DIN-рейку OMEGA. Температура эксплуатации от -40 до +105оС. Корпус выполнен из ПА 6.6 с классом горючести V0 UL-94. Серый цвет, 2 точки подключения, 10 мм². 2 канала для вставных перемычек. Габариты (В×Ш×Г) 51,3×67,7×10,2 мм.
vpr-10-bu	Клемма проходная, зажим push-in, 2 точки подключения, 10 кв.мм, синяя
vpr-10-twin-gy	Клемма проходная, зажим push-in, 3 точки подключения, 10 кв.мм, серая
vpr-16-gy	Клемма проходная, зажим push-in, 2 точки подключения, 16 кв.мм, серая	Проходная клемма с зажимом Push-in предназначена для соединения двух проводников, а за счет кнопки-толкателя обеспечивается защита от ошибок при монтаже и случайного прикосновения. Монтаж осуществляется на DIN-рейку OMEGA. Температура эксплуатации от -40 до +105оС. Корпус выполнен из ПА 6.6 с классом горючести V0 UL-94. Серый цвет, 2 точки подключения, 16 мм². 2 канала для вставных перемычек. Габариты (В×Ш×Г) 60,1×75,4×12,2 мм.
vpr-16-bu	Клемма проходная, зажим push-in, 2 точки подключения, 16 кв.мм, синяя
vpr-16-twin-gy	Клемма проходная, зажим push-in, 3 точки подключения, 16 кв.мм, серая
vpr-4-hesi	Клемма для предохранителя, зажим push-in, 2 точки подключения, 4 кв.мм, серая
vpr-4-hesiled24	Клемма для предохранителя, зажим push-in, 2 точки подключения, 4 кв.мм, серая
vpr-4-hesiled250	Клемма для предохранителя, зажим push-in, 2 точки подключения, 4 кв.мм, серая
ipr-4-hesi	Клемма для предохранителя, зажим push-in, 2 точки подключения, 4 кв.мм, серая	Клемма для предохранителя 5х20 мм с Push-in зажимом предназначена для соединения двух проводников, ограничения максимального тока. Монтаж осуществляется на DIN-рейку OMEGA. Температура эксплуатации от -40 до +105оС. Корпус выполнен из ПА 6.6 с классом горючести V0 UL-94. Серый цвет, 2 точки подключения, 4 мм². Система вставных перемычек. Габариты (В×Ш×Г) 65×69×6,2 мм.
ipr-4-hesiled24	Клемма для предохранителя, зажим Push-in, 2 точки подключения, индикация 24В, 4 кв.мм, серая	Клемма для предохранителя 5х20 мм и светодиодным индикатором на 24 В с Push-in зажимом предназначена для соединения двух проводников, ограничения максимального тока и индикации сгоревшего предохранителя. Монтаж осуществляется на DIN-рейку OMEGA. Температура эксплуатации от -40 до +105оС. Корпус выполнен из ПА 6.6 с классом горючести V0 UL-94. Серый цвет, 2 точки подключения, 4 мм². Система вставных перемычек. Габариты (В×Ш×Г) 65×69×6,2 мм.
ipr-4-hesiled250	Клемма для предохранителя, зажим Push-in, 2 точки подключения, индикация 250В, 4 кв.мм, серая	Клемма для предохранителя 5х20 мм и светодиодным индикатором на 250 В с Push-in зажимом предназначена для соединения двух проводников, ограничения максимального тока и индикации сгоревшего предохранителя. Монтаж осуществляется на DIN-рейку OMEGA. Температура эксплуатации от -40 до +105оС. Корпус выполнен из ПА 6.6 с классом горючести V0 UL-94. Серый цвет, 2 точки подключения, 4 мм². Система вставных перемычек. Габариты (В×Ш×Г) 65×69×6,2 мм.
vpr-4-mt	Клемма с размыкателем, зажим push-in, 2 точки подключения, 4 кв.мм, серая
vpr-4-tg	Клемма с размыкателем, зажим push-in, 2 точки подключения, 4 кв.мм, серая
vpr-6-rtk-s	Клемма для измерительных трансформаторов, зажим push-in, 2 точкиподключения, 6 кв.мм, серая
ipr-4-mt	Клемма расцепительная, зажим push-in, 2 точки подключения, 4 кв.мм, серая	Клемма с размыкателем с Push-in зажимом предназначена для соединения двух проводников, разрыва цепи и безопасного обслуживания и модификации обесточенной цепи. Монтаж осуществляется на DIN-рейку OMEGA. Температура эксплуатации от -40 до +105оС. Корпус выполнен из ПА 6.6 с классом горючести V0 UL-94. Серый цвет, 2 точки подключения, 4 мм². 2 канала для вставных перемычек. Винты с гнездами для щупа (P-P). Габариты (В×Ш×Г) 42×69×6,2 мм.
vprtt-2-5-gy	Клемма двухуровневая, зажим push-in, 4 точки подключения, 2.5 кв.мм, серая
vprtt-2-5-bu	Клемма двухуровневая, зажим push-in, 4 точки подключения, 2.5 кв.мм, синяя
vprtt-2-5-pv-gy	Клемма двухуровневая, зажим push-in, 4 точки подключения, уровни соединены перемычкой, 2.5 кв.мм, серая
vprtt-2-5-pv-bu	Клемма двухуровневая, зажим push-in, 4 точки подключения с перемычкой между уровнями, 2.5 кв.мм, синяя
vprtt-4-gy	Клемма двухуровневая, зажим push-in, 4 точки подключения, 4 кв.мм, серая	Клемма двухуровневая с Push-in зажимом предназначена для соединения четырех проводников, а за счет кнопки- толкателя обеспечивается защита от ошибок при монтаже и случайного прикосновения. Монтаж осуществляется на DIN-рейку OMEGA. Температура эксплуатации от -40 до +105оС. Корпус выполнен из ПА 6.6 с классом горючести V0 UL-94. Серый цвет, 4 точки подключения, 4 мм². Вставные перемычки. Габариты (В×Ш×Г) 47,6×83,7×6,2 мм.
vprtt-4-bu	Клемма двухуровневая, зажим push-in, 4 точки подключения, 4 кв.мм, синяя
vprtt-4-pv-gy	Клемма двухуровневая, зажим push-in, 4 точки подключения, с перемычкой между уровнями, 4 кв.мм, серая
vprtt-4-pv-bu	Клемма двухуровневая, зажим push-in, 4 точки подключения, с перемычкой между уровнями, 4 кв.мм, синяя
vpr-2-5-3l-gy	Клемма трехуровневая, зажим push-in, 6 точек подключения, 2.5 кв.мм, серая
vpr-2-5-3l-bu	Клемма трехуровневая, зажим push-in, 6 точек подключения, 2.5 кв.мм, синяя
vpr-2-5-3l-pv-gy	Клемма трехуровневая, зажим push-in, 6 точек подключения с перемычкой между уровнями, 2.5 кв.мм, серая
vpr-2-5-3l-pv-bu	Клемма трехуровневая, зажим push-in, 6 точек подключения с перемычкой между уровнями, 2.5 кв.мм, синяя
vpr-2-5-pe-3l	Клемма многоуровневая для подключения электродвигателя, зажим push-in, 7 точек подключения, 2.5 кв.мм, серая
vpr-2-5-pe-yg	Клемма заземления, зажим push-in, 2 точки подключения, 2.5 кв.мм
