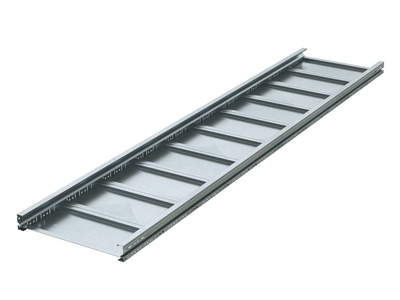

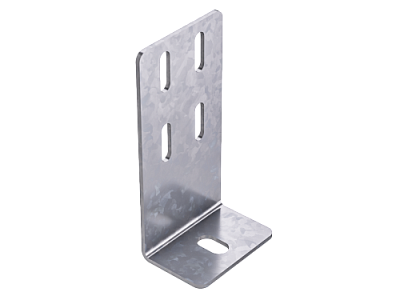

Тяжелые лотки U5 Combitech
Система тяжёлых лотков «U5 Combitech» промышленного назначения предназначена для прокладки кабелей на длинных пролётах и эксплуатируется в условиях повышенных механических нагрузок и увеличенных расстояний между опорами.
В состав системы входят как лестничные, так и листовые лотки — с перфорацией и без неё. Для обеспечения высокой прочности конструкции используется утолщённая сталь.
Соединение элементов выполнено по технологии «ласточкин хвост», что исключает необходимость сварки и при этом гарантирует высокую виброустойчивость и механическую надёжность соединений.

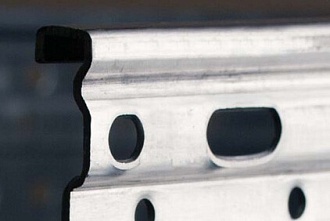

Профиль лонжерона имеет множество изгибов, формирующих дополнительные рёбра жёсткости, что значительно повышает общую несущую способность системы.
Лотки выпускаются длиной 3, 6 и 9 метров, с высотой борта 80, 100, 150 и 200 мм. Толщина металла лонжерона составляет 1,5–2 мм. Благодаря такой конструкции система «U5 Combitech» способна выдерживать нагрузку до 170 кг/м на пролёте длиной 6 метров.
Filters Sort results
Reset Apply
Фото | Код | Наименование | Описание |
|---|---|---|---|
 | unh310 | Конструкция лотков позволяет выдерживать высокие нагрузки при прокладке кабеля на больших расстояниях, что подтверждено испытаниями согласно п.10.3.3 ГОСТа 52868-2007. Также лоток обладает высокой вибростойкостью, устойчивостью к изгибу, и соответствует требованиям по сейсмостойкости до 9 баллов. Толщина стали -2 мм, высота лотка -100 мм, ширина -1000 мм, длина -3000 мм. Исполнение – "Сендземир" | |
 | ulc610 | Аксессуары, входящие в состав системы "U5 Combitech", расширяют возможности построения кабельных трасс сложного конструктива. Они позволяют выполнять повороты и наклоны трассы. Аксессуары лестничного типа отличаются малым весом за счет своей конструкции. Лестничный угол 45 градусов позволяет осуществлять поворот трассы в горизонтальной плоскости под обозначенным углом. Плавный изгиб предотвращает повреждение кабеля при прокладке и дает возможность наиболее эффективно использовать весь объем аксессуара. Угол совместим с лотками "U5 Combitech" с высотой борта 100 мм и шириной 1000 мм. | |
 | usc610 | Аксессуары, входящие в состав системы "U5 Combitech", расширяют возможности построения кабельных трасс сложного конструктива. Они позволяют выполнять повороты и наклоны трассы. Аксессуары листового типа отличаются надежностью, их конструкция предотвращает провисание кабеля и его повреждение при прокладке. Плавные изгибы углов позволяют повысить эффективность использования внутреннего пространства. Листовой угол 45 градусов позволяет осуществлять поворот трассы в горизонтальной плоскости под обозначенным углом. Угол совместим с лотками "U5 Combitech" с высотой борта 100 мм и шириной 1000 мм. | |
 | ugb100 | Кабельная трасса на основе тяжелых лотков "U5 Combitech" может монтироваться как горизонтально, так и вертикально. Для обеих способов монтажа в ассортименте аксессуаров ДКС есть подходящие крепления. Стеновое крепление предназначено для вертикального монтажа лотков. Для монтажа их располагают друг от друга на расстоянии не более 1 метра. Крепления изготовлены из прочной стали толщиной 2,5 мм. Данное крепление применяется для лотков с высотой стенки 80-100 мм. | |
 | ukc600 | Входящие в состав системы "U5 Combitech" аксессуары применяются для усложнения конструктива трассы и повышения уровня защиты кабеля. Крышка на угол 45o предназначена для защиты кабеля и кабельной трассы от осадков и мусора, который может попасть внутрь кабельного лотка. Крышка подбирается в соответствии с параметрами аксессуара, совместно с которым она используется. Данная крышка изготовлена из стали толщиной 1 мм и предназначена для применения вместе с аксессуаром, основание которого — 1000 мм. Крышка фиксируется на лотке винтовым способом. Для этого применяются гайка М6 (код СМ100600) и болт М6х10 (код СМ010610). | |

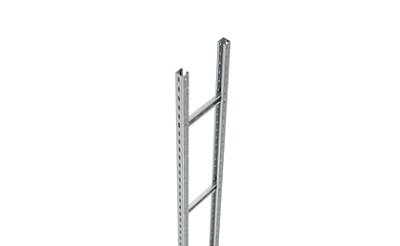

 | uvc300hdz | Лоток предназначен для вертикальной прокладки кабеля. Имеет высокий показатель безопасной рабочей нагрузки, подтвержденный испытаниями. Толщина стали -2,5 мм, ширина -1000 мм, длина -3000 мм. Исполнение – "Горячий цинк" | |
| unh312 | Конструкция лотков позволяет выдерживать высокие нагрузки при прокладке кабеля на больших расстояниях, что подтверждено испытаниями согласно п.10.3.3 ГОСТа 52868-2007. Также лоток обладает высокой вибростойкостью, устойчивостью к изгибу, и соответствует требованиям по сейсмостойкости до 9 баллов. Толщина стали -2 мм, высота лотка -100 мм, ширина -200 мм, длина -3000 мм. Исполнение – "Сендземир" | |
| ulc612 | Аксессуары, входящие в состав системы "U5 Combitech", расширяют возможности построения кабельных трасс сложного конструктива. Они позволяют выполнять повороты и наклоны трассы. Аксессуары лестничного типа отличаются малым весом за счет своей конструкции. Лестничный угол 45 градусов позволяет осуществлять поворот трассы в горизонтальной плоскости под обозначенным углом. Плавный изгиб предотвращает повреждение кабеля при прокладке и дает возможность наиболее эффективно использовать весь объем аксессуара. Угол совместим с лотками "U5 Combitech" с высотой борта 100 мм и шириной 200 мм. | |
| usc612 | Аксессуары, входящие в состав системы "U5 Combitech", расширяют возможности построения кабельных трасс сложного конструктива. Они позволяют выполнять повороты и наклоны трассы. Аксессуары листового типа отличаются надежностью, их конструкция предотвращает провисание кабеля и его повреждение при прокладке. Плавные изгибы углов позволяют повысить эффективность использования внутреннего пространства. Листовой угол 45 градусов позволяет осуществлять поворот трассы в горизонтальной плоскости под обозначенным углом. Угол совместим с лотками "U5 Combitech" с высотой борта 100 мм и шириной 200 мм. | |
 | ugb200 | Кабельная трасса на основе тяжелых лотков "U5 Combitech" может монтироваться как горизонтально, так и вертикально. Для обеих способов монтажа в ассортименте аксессуаров ДКС есть подходящие крепления. Стеновое крепление предназначено для вертикального монтажа лотков. Для монтажа их располагают друг от друга на расстоянии не более 1 метра. Крепления изготовлены из прочной стали толщиной 2,5 мм. Данное крепление применяется для лотков с высотой стенки 150-200 мм. | |
| ukc602 | Входящие в состав системы "U5 Combitech" аксессуары применяются для усложнения конструктива трассы и повышения уровня защиты кабеля. Крышка на угол 45o предназначена для защиты кабеля и кабельной трассы от осадков и мусора, который может попасть внутрь кабельного лотка. Крышка подбирается в соответствии с параметрами аксессуара, совместно с которым она используется. Данная крышка изготовлена из стали толщиной 1 мм и предназначена для применения вместе с аксессуаром, основание которого — 200 мм. Крышка фиксируется на лотке винтовым способом. Для этого применяются гайка М6 (код СМ100600) и болт М6х10 (код СМ010610). | |
| uvc302hdz | Лоток предназначен для вертикальной прокладки кабеля. Имеет высокий показатель безопасной рабочей нагрузки, подтвержденный испытаниями. Толщина стали -2,5 мм, ширина -200 мм, длина -3000 мм. Исполнение – "Горячий цинк" | |
| unh310hdz | Конструкция лотков позволяет выдерживать высокие нагрузки при прокладке кабеля на больших расстояниях, что подтверждено испытаниями согласно п.10.3.3 ГОСТа 52868-2007. Также лоток обладает высокой вибростойкостью, устойчивостью к изгибу, и соответствует требованиям по сейсмостойкости до 9 баллов. Толщина стали -2 мм, высота лотка -100 мм, ширина -1000 мм, длина -3000 мм. Исполнение – "Горячий цинк" | |
 | ulc654r600hdz | ||
| unh313 | Конструкция лотков позволяет выдерживать высокие нагрузки при прокладке кабеля на больших расстояниях, что подтверждено испытаниями согласно п.10.3.3 ГОСТа 52868-2007. Также лоток обладает высокой вибростойкостью, устойчивостью к изгибу, и соответствует требованиям по сейсмостойкости до 9 баллов. Толщина стали -2 мм, высота лотка -100 мм, ширина -300 мм, длина -3000 мм. Исполнение – "Сендземир" | |
| ulc613 | Аксессуары, входящие в состав системы "U5 Combitech", расширяют возможности построения кабельных трасс сложного конструктива. Они позволяют выполнять повороты и наклоны трассы. Аксессуары лестничного типа отличаются малым весом за счет своей конструкции. Лестничный угол 45 градусов позволяет осуществлять поворот трассы в горизонтальной плоскости под обозначенным углом. Плавный изгиб предотвращает повреждение кабеля при прокладке и дает возможность наиболее эффективно использовать весь объем аксессуара. Угол совместим с лотками "U5 Combitech" с высотой борта 100 мм и шириной 300 мм. | |
| usc613 | Аксессуары, входящие в состав системы "U5 Combitech", расширяют возможности построения кабельных трасс сложного конструктива. Они позволяют выполнять повороты и наклоны трассы. Аксессуары листового типа отличаются надежностью, их конструкция предотвращает провисание кабеля и его повреждение при прокладке. Плавные изгибы углов позволяют повысить эффективность использования внутреннего пространства. Листовой угол 45 градусов позволяет осуществлять поворот трассы в горизонтальной плоскости под обозначенным углом. Угол совместим с лотками "U5 Combitech" с высотой борта 100 мм и шириной 300 мм. | |
 | ukh300 | Держатель крышки в ДКС усиливает надежность фиксации крышек лотков. Это особенно важно в условиях повышенной ветровой нагрузки, т.к. применение этого аксессуара защищает крышку от сдувания. К преимуществам изделия относятся прочность крепления, возможность применения в любых погодных условиях, специальное покрытие, предотвращающее развитие коррозии, длительный срок службы и широкий диапазон эксплуатационных температур. | |
| ukc603 | Входящие в состав системы "U5 Combitech" аксессуары применяются для усложнения конструктива трассы и повышения уровня защиты кабеля. Крышка на угол 45o предназначена для защиты кабеля и кабельной трассы от осадков и мусора, который может попасть внутрь кабельного лотка. Крышка подбирается в соответствии с параметрами аксессуара, совместно с которым она используется. Данная крышка изготовлена из стали толщиной 1 мм и предназначена для применения вместе с аксессуаром, основание которого — 300 мм. Крышка фиксируется на лотке винтовым способом. Для этого применяются гайка М6 (код СМ100600) и болт М6х10 (код СМ010610). | |
| uvc303hdz | Лоток предназначен для вертикальной прокладки кабеля. Имеет высокий показатель безопасной рабочей нагрузки, подтвержденный испытаниями. Толщина стали -2,5 мм, ширина -300 мм, длина -3000 мм. Исполнение – "Горячий цинк" | |
| unh312hdz | Конструкция лотков позволяет выдерживать высокие нагрузки при прокладке кабеля на больших расстояниях, что подтверждено испытаниями согласно п.10.3.3 ГОСТа 52868-2007. Также лоток обладает высокой вибростойкостью, устойчивостью к изгибу, и соответствует требованиям по сейсмостойкости до 9 баллов. Толщина стали -2 мм, высота лотка -100 мм, ширина -200 мм, длина -3000 мм. Исполнение – "Горячий цинк" | |
 | uks310 | Входящие в состав системы "U5 Combitech" аксессуары применяются для усложнения конструктива трассы и повышения уровня защиты кабеля. Крышка с фиксатором предназначена для защиты кабеля и кабельной трассы от осадков и мусора, который может попасть внутрь кабельного лотка. Применяется при горизонтальной прокладке трассы. Крышка подбирается в соответствии с параметрами аксессуара, совместно с которым она используется. Эта крышка изготовлена из стали толщиной 3 мм и предназначена для применения вместе с аксессуаром, ширина которого — 1000 мм, а длина — 3000 мм. Крышка закрепляется с помощью поворотных фиксаторов. Исполнение — алюминий. | |
| unh314 | Конструкция лотков позволяет выдерживать высокие нагрузки при прокладке кабеля на больших расстояниях, что подтверждено испытаниями согласно п.10.3.3 ГОСТа 52868-2007. Также лоток обладает высокой вибростойкостью, устойчивостью к изгибу, и соответствует требованиям по сейсмостойкости до 9 баллов. Толщина стали -2 мм, высота лотка -100 мм, ширина -400 мм, длина -3000 мм. Исполнение – "Сендземир" | |
| ulc614 | Аксессуары, входящие в состав системы "U5 Combitech", расширяют возможности построения кабельных трасс сложного конструктива. Они позволяют выполнять повороты и наклоны трассы. Аксессуары лестничного типа отличаются малым весом за счет своей конструкции. Лестничный угол 45 градусов позволяет осуществлять поворот трассы в горизонтальной плоскости под обозначенным углом. Плавный изгиб предотвращает повреждение кабеля при прокладке и дает возможность наиболее эффективно использовать весь объем аксессуара. Угол совместим с лотками "U5 Combitech" с высотой борта 100 мм и шириной 400 мм. | |
| usc614 | Аксессуары, входящие в состав системы "U5 Combitech", расширяют возможности построения кабельных трасс сложного конструктива. Они позволяют выполнять повороты и наклоны трассы. Аксессуары листового типа отличаются надежностью, их конструкция предотвращает провисание кабеля и его повреждение при прокладке. Плавные изгибы углов позволяют повысить эффективность использования внутреннего пространства. Листовой угол 45 градусов позволяет осуществлять поворот трассы в горизонтальной плоскости под обозначенным углом. Угол совместим с лотками "U5 Combitech" с высотой борта 100 мм и шириной 400 мм. | |
 | udm302 | В системе "U5 Combitech" донная вставка применяется для защиты кабеля от повреждений. Использование вставки также исключает провисание кабеля и риск его повреждения в процессе прокладки и эксплуатации трассы. Донная вставки имеет длину 3000 мм и ширину 200 мм. Она изготовлена из листовой стали толщиной 1 мм с покрытием, устойчивым к коррозии. Для монтажа аксессуара используются крепежные элементы: гайка М6 (код СМ100600), болт М6х16 (код СМ010616). | |
| ukc604 | Входящие в состав системы "U5 Combitech" аксессуары применяются для усложнения конструктива трассы и повышения уровня защиты кабеля. Крышка на угол 45o предназначена для защиты кабеля и кабельной трассы от осадков и мусора, который может попасть внутрь кабельного лотка. Крышка подбирается в соответствии с параметрами аксессуара, совместно с которым она используется. Данная крышка изготовлена из стали толщиной 1 мм и предназначена для применения вместе с аксессуаром, основание которого — 400 мм. Крышка фиксируется на лотке винтовым способом. Для этого применяются гайка М6 (код СМ100600) и болт М6х10 (код СМ010610). | |
| uvc304hdz | Лоток предназначен для вертикальной прокладки кабеля. Имеет высокий показатель безопасной рабочей нагрузки, подтвержденный испытаниями. Толщина стали -2,5 мм, ширина -400 мм, длина -3000 мм. Исполнение – "Горячий цинк" | |
| unh313hdz | Конструкция лотков позволяет выдерживать высокие нагрузки при прокладке кабеля на больших расстояниях, что подтверждено испытаниями согласно п.10.3.3 ГОСТа 52868-2007. Также лоток обладает высокой вибростойкостью, устойчивостью к изгибу, и соответствует требованиям по сейсмостойкости до 9 баллов. Толщина стали -2 мм, высота лотка -100 мм, ширина -300 мм, длина -3000 мм. Исполнение – "Горячий цинк" | |
| usc610zl | Аксессуары, входящие в состав системы "U5 Combitech", расширяют возможности построения кабельных трасс сложного конструктива. Они позволяют выполнять повороты и наклоны трассы. Аксессуары листового типа отличаются надежностью, их конструкция предотвращает провисание кабеля и его повреждение при прокладке. Плавные изгибы углов позволяют повысить эффективность использования внутреннего пространства. Листовой угол 45 градусов позволяет осуществлять поворот трассы в горизонтальной плоскости под обозначенным углом. Угол совместим с лотками "U5 Combitech" с высотой борта 100 мм и шириной 1000 мм. Аксессуары в исполнении "Цинк-ламельное покрытие" имеют покрытие на основе магниевой смолы с цинковыми и алюминиевыми хлопьями и демонстрирует лучшие показатели коррозионной устойчивости, чем цинковое покрытие той же толщины, и лишь ненамного уступает нержавеющей стали. | |
| uks312 | Входящие в состав системы "U5 Combitech" аксессуары применяются для усложнения конструктива трассы и повышения уровня защиты кабеля. Крышка с фиксатором предназначена для защиты кабеля и кабельной трассы от осадков и мусора, который может попасть внутрь кабельного лотка. Применяется при горизонтальной прокладке трассы. Крышка подбирается в соответствии с параметрами аксессуара, совместно с которым она используется. Эта крышка изготовлена из стали толщиной 3 мм и предназначена для применения вместе с аксессуаром, ширина которого — 200 мм, а длина — 3000 мм. Крышка закрепляется с помощью поворотных фиксаторов. Исполнение — алюминий. | |
| unh315 | Конструкция лотков позволяет выдерживать высокие нагрузки при прокладке кабеля на больших расстояниях, что подтверждено испытаниями согласно п.10.3.3 ГОСТа 52868-2007. Также лоток обладает высокой вибростойкостью, устойчивостью к изгибу, и соответствует требованиям по сейсмостойкости до 9 баллов. Толщина стали -2 мм, высота лотка -100 мм, ширина -500 мм, длина -3000 мм. Исполнение – "Сендземир" | |
| ulc615 | Аксессуары, входящие в состав системы "U5 Combitech", расширяют возможности построения кабельных трасс сложного конструктива. Они позволяют выполнять повороты и наклоны трассы. Аксессуары лестничного типа отличаются малым весом за счет своей конструкции. Лестничный угол 45 градусов позволяет осуществлять поворот трассы в горизонтальной плоскости под обозначенным углом. Плавный изгиб предотвращает повреждение кабеля при прокладке и дает возможность наиболее эффективно использовать весь объем аксессуара. Угол совместим с лотками "U5 Combitech" с высотой борта 100 мм и шириной 500 мм. | |
| usc615 | Аксессуары, входящие в состав системы "U5 Combitech", расширяют возможности построения кабельных трасс сложного конструктива. Они позволяют выполнять повороты и наклоны трассы. Аксессуары листового типа отличаются надежностью, их конструкция предотвращает провисание кабеля и его повреждение при прокладке. Плавные изгибы углов позволяют повысить эффективность использования внутреннего пространства. Листовой угол 45 градусов позволяет осуществлять поворот трассы в горизонтальной плоскости под обозначенным углом. Угол совместим с лотками "U5 Combitech" с высотой борта 100 мм и шириной 500 мм. | |

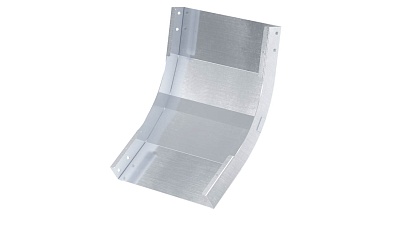

 | usic610 | Вертикальный угол обеспечивает поворот трассы в вертикальной плоскости под углом 45 градусов. Плавность поворота облегчает прокладку силового кабеля. Направление -внутренний. Ширина -1000 мм, высота -100 мм. Исполнение — "Сендземир" | |
| usic612 | ||
| usic613 | Вертикальный угол обеспечивает поворот трассы в вертикальной плоскости под углом 45 градусов. Плавность поворота облегчает прокладку силового кабеля. Направление -внутренний. Ширина -300 мм, высота -100 мм. Исполнение — "Сендземир" | |
| usic614 | Вертикальный угол обеспечивает поворот трассы в вертикальной плоскости под углом 45 градусов. Плавность поворота облегчает прокладку силового кабеля. Направление -внутренний. Ширина -400 мм, высота -100 мм. Исполнение — "Сендземир" | |
| usic615 | Вертикальный угол обеспечивает поворот трассы в вертикальной плоскости под углом 45 градусов. Плавность поворота облегчает прокладку силового кабеля. Направление -внутренний. Ширина -500 мм, высота -100 мм. Исполнение — "Сендземир" | |
| usic617 | Вертикальный угол обеспечивает поворот трассы в вертикальной плоскости под углом 45 градусов. Плавность поворота облегчает прокладку силового кабеля. Направление -внутренний. Ширина -700 мм, высота -100 мм. Исполнение — "Сендземир" | |
| usic616 | Вертикальный угол обеспечивает поворот трассы в вертикальной плоскости под углом 45 градусов. Плавность поворота облегчает прокладку силового кабеля. Направление -внутренний. Ширина -600 мм, высота -100 мм. Исполнение — "Сендземир" | |
| usic618 | Вертикальный угол обеспечивает поворот трассы в вертикальной плоскости под углом 45 градусов. Плавность поворота облегчает прокладку силового кабеля. Направление -внутренний. Ширина -800 мм, высота -100 мм. Исполнение — "Сендземир" | |
| usic619 | Вертикальный угол обеспечивает поворот трассы в вертикальной плоскости под углом 45 градусов. Плавность поворота облегчает прокладку силового кабеля. Направление -внутренний. Ширина -900 мм, высота -100 мм. Исполнение — "Сендземир" | |
| usic620 | Вертикальный угол обеспечивает поворот трассы в вертикальной плоскости под углом 45 градусов. Плавность поворота облегчает прокладку силового кабеля. Направление -внутренний. Ширина -1000 мм, высота -200 мм. Исполнение — "Сендземир" | |
| usic622 | Вертикальный угол обеспечивает поворот трассы в вертикальной плоскости под углом 45 градусов. Плавность поворота облегчает прокладку силового кабеля. Направление -внутренний. Ширина -200 мм, высота -200 мм. Исполнение — "Сендземир" | |
| usic623 | Вертикальный угол обеспечивает поворот трассы в вертикальной плоскости под углом 45 градусов. Плавность поворота облегчает прокладку силового кабеля. Направление -внутренний. Ширина -300 мм, высота -200 мм. Исполнение — "Сендземир" | |
| usic624 | Вертикальный угол обеспечивает поворот трассы в вертикальной плоскости под углом 45 градусов. Плавность поворота облегчает прокладку силового кабеля. Направление -внутренний. Ширина -400 мм, высота -200 мм. Исполнение — "Сендземир" | |
| usic625 | Вертикальный угол обеспечивает поворот трассы в вертикальной плоскости под углом 45 градусов. Плавность поворота облегчает прокладку силового кабеля. Направление -внутренний. Ширина -500 мм, высота -200 мм. Исполнение — "Сендземир" | |
| usic626 | Вертикальный угол обеспечивает поворот трассы в вертикальной плоскости под углом 45 градусов. Плавность поворота облегчает прокладку силового кабеля. Направление -внутренний. Ширина -600 мм, высота -200 мм. Исполнение — "Сендземир" | |
| usic627 | Вертикальный угол обеспечивает поворот трассы в вертикальной плоскости под углом 45 градусов. Плавность поворота облегчает прокладку силового кабеля. Направление -внутренний. Ширина -700 мм, высота -200 мм. Исполнение — "Сендземир" |
