Тяжелые лотки U5 Combitech

Система тяжёлых лотков «U5 Combitech» промышленного назначения предназначена для прокладки кабелей на длинных пролётах и эксплуатируется в условиях повышенных механических нагрузок и увеличенных расстояний между опорами.
В состав системы входят как лестничные, так и листовые лотки — с перфорацией и без неё. Для обеспечения высокой прочности конструкции используется утолщённая сталь.
Соединение элементов выполнено по технологии «ласточкин хвост», что исключает необходимость сварки и при этом гарантирует высокую виброустойчивость и механическую надёжность соединений.
Профиль лонжерона имеет множество изгибов, формирующих дополнительные рёбра жёсткости, что значительно повышает общую несущую способность системы.
Лотки выпускаются длиной 3, 6 и 9 метров, с высотой борта 80, 100, 150 и 200 мм. Толщина металла лонжерона составляет 1,5–2 мм. Благодаря такой конструкции система «U5 Combitech» способна выдерживать нагрузку до 170 кг/м на пролёте длиной 6 метров.

Код	Наименование	Описание
usic682hdz	Угол листовой вертикальный внутренний 45 градусов 80х200, R600, горячеоцинкованный	Вертикальный угол обеспечивает поворот трассы в вертикальной плоскости под углом 45 градусов. Плавность поворота облегчает прокладку силового кабеля. Направление -внутренний. Ширина -200 мм, высота -80 мм. Исполнение — "Горячий цинк"
ukoc628	Крышка на угол вертикальный внешний 45 градусов 200х800, R600	Крышка предназначена для дополнительной защиты кабеля от воздействий внешней среды. Крышка подбирается в соответствии с параметрами аксессуара, совместно с которым она используется. Крышка подходит для угла вертикального внешнего 45 градусов Высота -200 мм, ширина -800 мм. Исполнение — "Сендземир"

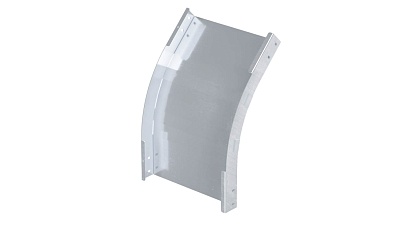

usoc623	Угол листовой вертикальный внешний 45 градусов 200х300, R600	Вертикальный угол обеспечивает поворот трассы в вертикальной плоскости под углом 45 градусов. Плавность поворота облегчает прокладку силового кабеля. Направление -внешний. Ширина -300 мм, высота -200 мм. Исполнение — "Сендземир"
ukd603	Крышка на угол 90 градусов 300	Входящие в состав системы "U5 Combitech" аксессуары применяются для усложнения конструктива трассы и повышения уровня защиты кабеля. Крышка на угол 90o предназначена для защиты кабеля и кабельной трассы от осадков и мусора, который может попасть внутрь кабельного лотка. Крышка подбирается в соответствии с параметрами аксессуара, совместно с которым она используется. Данная крышка изготовлена из стали толщиной...
usg00200k	Перегородка SEP для горизонтального угла H200, в комплекте с крепежными элементами необходимыми для монтажа	Перегородка предназначена для разделения цепей различного назначения внутри горизонтального угла, высотой 200 мм, чтобы предотвратить возникновение помех. Комплектный аксессуар. Поставляется в разогнутом виде в комплекте с винтами CM010610 и гайками CM100600.

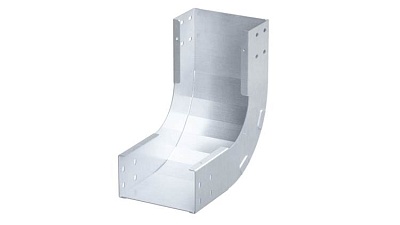

usid686	Угол листовой вертикальный внутренний 90 градусов 80х600, R600	Вертикальный угол 90 градусов обеспечивает поворот трассы в вертикальной плоскости под прямым углом. Плавность поворота облегчает прокладку силового кабеля. Направление -внутренний. Ширина -600 мм, высота -80 мм. Исполнение — "Сендземир"
ulic655	Угол лестничный вертикальный внутренний 45 градусов 150х500, R600	Вертикальный угол обеспечивает поворот трассы в вертикальной плоскости под углом 45 градусов. Плавность поворота облегчает прокладку силового кабеля. Направление -внутренний. Ширина -500 мм, высота -150 мм. Исполнение — "Сендземир"
usic682	Угол листовой вертикальный внутренний 45 градусов 80х200, R600	Вертикальный угол обеспечивает поворот трассы в вертикальной плоскости под углом 45 градусов. Плавность поворота облегчает прокладку силового кабеля. Направление -внутренний. Ширина -200 мм, высота -80 мм. Исполнение — "Сендземир"
ukoc620	Крышка на угол вертикальный внешний 45 градусов 200х1000, R600	Крышка предназначена для дополнительной защиты кабеля от воздействий внешней среды. Крышка подбирается в соответствии с параметрами аксессуара, совместно с которым она используется. Крышка подходит для угла вертикального внешнего 45 градусов Высота -200 мм, ширина -1000 мм. Исполнение — "Сендземир"
ukoc614	Крышка на угол вертикальный внешний 45 градусов 100х400, R600	Крышка предназначена для дополнительной защиты кабеля от воздействий внешней среды. Крышка подбирается в соответствии с параметрами аксессуара, совместно с которым она используется. Крышка подходит для угла вертикального внешнего 45 градусов Высота -100 мм, ширина -400 мм. Исполнение — "Сендземир"
ukod629	Крышка на угол вертикальный внешний 90 градусов 200х900, R600	Крышка предназначена для дополнительной защиты кабеля от воздействий внешней среды. Крышка подбирается в соответствии с параметрами аксессуара, совместно с которым она используется. Крышка подходит для угла вертикального внешнего 90 градусов. Высота -200 мм, ширина -900 мм. Исполнение — "Сендземир"
ulod625hdz	Угол лестничный вертикальный внешний 90 градусов 200х500, R600, горячеоцинкованный	Вертикальный угол 90 градусов обеспечивает поворот трассы в вертикальной плоскости под прямым углом. Плавность поворота облегчает прокладку силового кабеля. Направление -внешний. Ширина -500 мм, высота -200 мм. Исполнение — "Горячий цинк"
ukod686	Крышка на угол вертикальный внешний 90 градусов 80х600, R600	Крышка предназначена для дополнительной защиты кабеля от воздействий внешней среды. Крышка подбирается в соответствии с параметрами аксессуара, совместно с которым она используется. Крышка подходит для угла вертикального внешнего 90 градусов. Высота -80 мм, ширина -600 мм. Исполнение — "Сендземир"
usd90260khdz	Перегородка SEP для вертикального внешнего угла 90° H200, R600, горячий цинк, в комплекте с крепежными элементами необходимыми для монтажа	Перегородка предназначена для разделения цепей различного назначения внутри вертикального внешнего угла 90° в исполнении горячеоцинкованная сталь, высотой 200 мм, чтобы предотвратить возникновение помех. Комплектный аксессуар. Поставляется в разогнутом виде в комплекте с винтами CM010610HDZ и гайками CM100600HDZ.
