Лестничные лотки L5 Combitech
Система «L5 Combitech» — это линейка лестничных лотков и специализированных аксессуаров, предназначенная для открытой прокладки кабелей на объектах коммерческого, промышленного и гражданского назначения.
Конструкция лестничных лотков состоит из двух перфорированных продольных бортов (лонжеронов), соединённых поперечными перемычками (траверсами). Благодаря такой схеме они обеспечивают повышенную несущую способность по сравнению с листовыми лотками при сопоставимых габаритах и массе.
Для сборки элементов лотков применяется технология клинчинга — механическое соединение без сварки или клёпки. Этот метод сохраняет устойчивость конструкции к вибрационным воздействиям и не снижает её прочностные характеристики.
Кроме основной функции, лестничные лотки шириной 100 мм могут выполнять роль несущего каркаса для светильников: они прошли испытания на точечную нагрузку и подтверждены для такого применения.

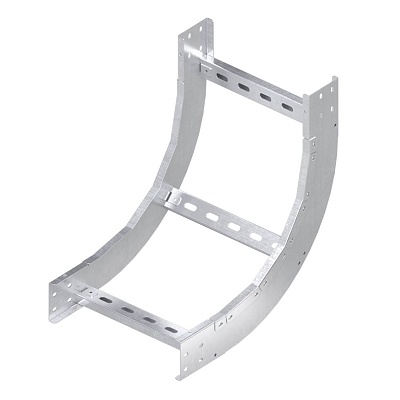

Фото | Код | Наименование | Описание |
|---|---|---|---|
 | Упрощенная редукция предназначена для соединения лотков различной ширины. Аксессуар может быть установлен как с одной стороны лотка, так и с обеих. В случае односторонней редукции монтаж осуществляется с применением соединительных пластин GTO соответствующей высоты. Ширина перехода редукции — 100 мм, высота бокового профиля — 100 мм. Толщина стали – 1,2 мм. Редукция поставляется в несогнутом... | ||
| Крышка на Х-образный ответвитель предназначена для дополнительной защиты кабеля от воздействия окружающей среды. Она легко и надежно крепится, предотвращая попадание влаги и крупных частиц внутрь лотка. Данный аксессуар предназначен для Х-ответвителей с шириной основания 200 мм и радиусом поворота 300 мм. Толщина стали — 1 мм. Крышка представлена в исполнении "Сталь, оцинкованная по методу Сендзимира". | ||
| Прижим кабельного лотка предназначен для крепления лестничных лотков серии "L5 Combitech" к консолям и подвесам. Аксессуар применяется вместе с гайкой М6 с насечкой и винтом М6х20. Изделие представлено в специальном исполнении "Цинк-ламельное покрытие". | ||
| |||
| |||
| Угол вертикальный внутренний предназначен для организации поворота трассы на основе лестничных лотков с высотой борта 80 мм и шириной основания 500 мм вверх на 45 градусов. Радиус поворота угла — 600 мм. Аксессуар поставляется в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа. Изделие представлено в специальном исполнении "Цинк-ламельное покрытие". Толщина лонжерона изделия... | ||
| Вертикальный внешний угол 90 градусов обеспечивает поворот трассы в вертикальной плоскости под углом 90 градусов, при этом радиус скругления составляет 900 мм. Предназначен для прокладки кабелей большого сечения, а также позволяет строить параллельные трассы в вертикальной плоскости. В состав комплектного аксессуара входят детали, необходимые для качественного и надежного монтажа: соединительные пластины и крепежные элементы. Угол... | ||
| Угол горизонтальный 45º 80×300 R600, цинк-ламельный | ||
| Т-образный ответвитель позволяет создавать ответвления трассы в горизонтальной и вертикальной плоскости. Позволяет проложить кабели с большим сечением благодаря радиусу изгиба R900. Кроме того, ответвитель может применяться для построения параллельных трасс в горизонтальной плоскости. В состав комплектного аксессуара входят соединительные пластины и крепежные элементы, необходимые для надежного и качественного монтажа. Ширина – 300 мм, высота – 80... | ||
| |||
| Крышка на X-образный ответвитель осн.500 R900 легко и надежно крепится, предотвращая попадание влаги и крупных частиц внутрь лотка. При необходимости можно на время снять крышку для доступа к кабелю – для этого не требуется специальных инструментов. Крышка поставляется в комплекте с крепежными элементами, необходимыми для качественного и надежного монтажа. Исполнение – "сталь, оцинкованная по методу... | ||
| Т-образный ответвитель позволяет создавать ответвления трассы в горизонтальной и вертикальной плоскости. Позволяет проложить кабели с большим сечением благодаря радиусу изгиба R900. Кроме того, ответвитель может применяться для построения параллельных трасс в горизонтальной плоскости. В состав комплектного аксессуара входят соединительные пластины и крепежные элементы, необходимые для надежного и качественного монтажа. Ширина – 300 мм, высота – 100... | ||
| Т-образный ответвитель позволяет создавать ответвления трассы в горизонтальной и вертикальной плоскости. В состав комплектного аксессуара входят соединительные пластины и крепежные элементы, необходимые для надежного и качественного монтажа. Ширина – 600 мм, высота – 80 мм. Аксессуары в исполнении "Цинк-ламель" имеют специальное покрытие, в состав которого входит алюминий, цинк и магний. Такое покрытие обеспечивает электрохимическую и... | ||
| Усиленный соединитель GTO L может применяться для соединения прямых элементов с аксессуарами, соединения элементов в местах отрезов, а также для соединения прямых элементов на высоконагруженных участках трассы. Данное изделие предназначено для лотков или аксесуаров с высотой борта 50 мм. Толщина стали — 1,5 мм. Соединитель представлен в исполнении "Сталь, оцинкованная по методу Сендзимира". | ||
| Лестничный лоток предназначен для открытой прокладки кабеля на объектах различного назначения. Конструкция лестничных лотков обеспечивает высокую несущую способность. Ширина основания лотка — 400 мм, высота боковой стенки — 80 мм, длина секции — 3000 мм, толщина лонжерона — 1,2 мм. Изделие представлено в исполнении "Горячий цинк". | ||
| Перегородка предназначена для разделения цепей различного назначения внутри вертикального внешнего угла 45 градусов высотой 80 мм и радиусом изгиба 900 мм, чтобы предотвратить возникновение помех. Комплектный аксессуар. Поставляется в разогнутом виде в комплекте с винтами CM010610HDZ и гайками CM100600HDZ. Изделие представлено в специальном исполнении "Горячий цинк", которое отличает повышенная устойчивость к коррозии. | ||
| Угол вертикальный внешний предназначен для организации поворота трассы на основе лестничных лотков с высотой борта 80 мм и шириной основания 500 мм вниз на 45 градусов. Радиус поворота угла — 300 мм. Аксессуар поставляется в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа. Изделие представлено в исполнении "Горячий цинк". | ||
| Усиленный соединитель GTO L может применяться для соединения прямых элементов с аксессуарами, соединения элементов в местах отрезов, а также для соединения прямых элементов на высоконагруженных участках трассы. Данное изделие предназначено для лотков или аксесуаров с высотой борта 80 мм. Толщина стали — 1,5 мм. Соединитель представлен в исполнении "Сталь, оцинкованная по методу Сендзимира". | ||
| Угол вертикальный внешний предназначен для организации поворота трассы на основе лестничных лотков с высотой борта 100 мм и шириной основания 600 мм вниз на 45 градусов. Радиус поворота угла — 300 мм. Аксессуар поставляется в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа. Изделие представлено в исполнении "Горячий цинк". | ||
| Перегородка предназначена для разделения цепей различного назначения внутри вертикального внешнего угла 90° в исполнении цинк-ламель, высотой 80 мм, чтобы предотвратить возникновение помех. Комплектный аксессуар. Поставляется в разогнутом виде в комплекте с винтами CM010610HDZ. и гайками CM100600HDZ. | ||
| Крышка на угол вертикальный внешний 90 градусов с радиусом поворота R = 600 мм для лотка с высотой борта — 100 мм и шириной основания — 300 мм. Применяется для защиты кабеля от внешних воздействий и механических повреждений. Толщина стали — 1 мм. Аксессуар поставляется в виде комплекта, в состав которого входят соединительные пластины и крепежные элементы,... | ||
| Крышка на угол вертикальный внешний 45 градусов с радиусом поворота 900 мм предназначена для угла вертикального внешнего 45 градусов с высотой борта — 100 мм и шириной основания — 600 мм. Применяется для защиты кабеля от внешних воздействий и механических повреждений. Аксессуар поставляется в виде комплекта, в состав которого входят крепежные элементы, необходимые для надежного... | ||
| Угол горизонтальный 45 градусов 80×300 R-300, горячеоцинкованный | ||
| Крышка на угол вертикальный внутренний 45 градусов с радиусом поворота R = 300 мм для лотка с высотой борта — 50 мм и шириной основания — 200 мм. Применяется для защиты кабеля от внешних воздействий и механических повреждений. Толщина стали — 1 мм. Аксессуар поставляется в виде комплекта, в состав которого входят соединительные пластины и крепежные элементы,... | ||
| Х-ответвитель 50х500 R-300, горячеоцинкованный | ||
| Угол вертикальный внутренний предназначен для организации поворота трассы на основе лестничных лотков с высотой борта 50 мм и шириной основания 600 мм вверх на 90 градусов. Радиус поворота угла — 600 мм. Аксессуар поставляется в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа. Изделие представлено в специальном исполнении "Цинк-ламельное покрытие". Толщина лонжерона изделия... | ||
| X-образный ответвитель позволяет создавать X-образные ответвления трассы в горизонтальной плоскости, а также прокладывать кабели с большим сечением благодаря радиусу изгиба R600. В состав комплектного аксессуара входят соединительные пластины и крепежные элементы, необходимые для надежного и качественного монтажа. Ширина – 300 мм, высота – 50 мм. Аксессуары в исполнении "Цинк-ламель" имеют специальное покрытие, в состав которого... | ||
| Т-образный ответвитель позволяет создавать ответвления трассы в горизонтальной и вертикальной плоскости. Позволяет проложить кабели с большим сечением благодаря радиусу изгиба R900. Кроме того, ответвитель может применяться для построения параллельных трасс в горизонтальной плоскости. В состав комплектного аксессуара входят соединительные пластины и крепежные элементы, необходимые для надежного и качественного монтажа. Ширина – 300 мм, высота –... | ||
| Угол горизонтальный 45 градусов 50×500 R-600, горячеоцинкованный | ||
| |||
| Крышка на угол вертикальный внутренний 45 градусов с радиусом поворота R = 300 мм для лотка с высотой борта — 80 мм и шириной основания — 400 мм. Применяется для защиты кабеля от внешних воздействий и механических повреждений. Толщина стали — 1 мм. Аксессуар поставляется в виде комплекта, в состав которого входят соединительные пластины и крепежные элементы,... | ||
| X-образный ответвитель позволяет создавать X-образные ответвления трассы в горизонтальной плоскости. В состав комплектного аксессуара входят соединительные пластины и крепежные элементы, необходимые для надежного и качественного монтажа. Ширина – 500 мм, высота – 80 мм. Изделие представлено в специальном исполнении "Горячий цинк", которое отличает повышенная устойчивость к коррозии. Толщина лонжерона изделия – 1,5 мм, а толщина... | ||
| Горизонтальный угол 45 градусов обеспечивает плавный поворот трассы в горизонтальной плоскости. Кроме того, угол может применяться для построения параллельных трасс в горизонтальной плоскости. В состав комплектного аксессуара входят детали, необходимые для качественного и надежного монтажа: соединительные пластины и крепежные элементы. Ширина – 500 мм, высота – 100 мм. Аксессуары в исполнении "Цинк-ламель" имеют специальное покрытие,... | ||
| Угол вертикальный внешний предназначен для организации поворота трассы на основе лестничных лотков с высотой борта 100 мм и шириной основания 400 мм вниз на 45 градусов. Радиус поворота угла — 600 мм. Аксессуар поставляется в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа. Изделие представлено в специальном исполнении "Цинк-ламельное покрытие". Толщина лонжерона изделия... | ||
| Угол вертикальный внутренний предназначен для организации поворота трассы на основе лестничных лотков с высотой борта 50 мм и шириной основания 400 мм вверх на 90 градусов. Радиус поворота угла — 600 мм. Аксессуар поставляется в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа. Изделие представлено в специальном исполнении "Цинк-ламельное покрытие". Толщина лонжерона изделия... | ||
| Угол вертикальный внутренний предназначен для организации поворота трассы на основе лестничных лотков с высотой борта 100 мм и шириной основания 600 мм вверх на 45 градусов. Радиус поворота угла — 300 мм. Аксессуар поставляется в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа. Изделие представлено в исполнении "Горячий цинк". | ||
| Горизонтальный угол 45 градусов обеспечивает плавный поворот трассы в горизонтальной плоскости. Позволяет проложить кабели с большим сечением благодаря радиусу изгиба R900. Кроме того, угол может применяться для построения параллельных трасс в горизонтальной плоскости. В состав комплектного аксессуара входят детали, необходимые для качественного и надежного монтажа: соединительные пластины и крепежные элементы. Ширина – 400 мм, высота... | ||
| Крышка на угол вертикальный внешний 90 градусов с радиусом поворота 900 мм предназначена для угла вертикального внешнего 90 градусов с высотой борта — 80 мм и шириной основания — 600 мм. Применяется для защиты кабеля от внешних воздействий и механических повреждений. Аксессуар поставляется в виде комплекта, в состав которого входят крепежные элементы, необходимые для надежного... | ||
| |||
| Крышка на Х-образный ответвитель предназначена для дополнительной защиты кабеля от воздействия окружающей среды. Она легко и надежно крепится, предотвращая попадание влаги и крупных частиц внутрь лотка. Данный аксессуар предназначен для Х-ответвителей с шириной основания 200 мм и радиусом поворота 300 мм. Толщина стали — 1 мм. Крышки в исполнении "Горячий цинк" могут применяться в суровых... | ||
| Угол вертикальный внутренний предназначен для организации поворота трассы на основе лестничных лотков с высотой борта 50 мм и шириной основания 500 мм вверх на 45 градусов. Радиус поворота угла — 600 мм. Аксессуар поставляется в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа. Изделие представлено в исполнении "Горячий цинк". Толщина лонжерона изделия –... | ||
| |||
| Пластина предназначена для плавного спуска кабеля по радиусу при изменении направления трассы на основе лестничных лотков с шириной основания 500 мм. Плавный радиусный изгиб пластины обеспечивает защиту кабеля от повреждений об острые кромки. Толщина стали пластины — 2 мм. Аксессуар поставляется в комплете с крепежными элементами, необходимыми для монтажа. Пластина представлена в исполнении "Сталь, оцинкованная... | ||
| |||
| X-образный ответвитель позволяет создавать X-образные ответвления трассы в горизонтальной плоскости; позволяет проложить кабели с большим сечением благодаря радиусу изгиба R900. В состав комплектного аксессуара входят соединительные пластины и крепежные элементы, необходимые для надежного и качественного монтажа. Ширина – 500 мм, высота – 50 мм. Аксессуары в исполнении "Цинк-ламель" имеют специальное покрытие, в состав которого входит... | ||
| Угол горизонтальный 90 градусов 80х300 R-600, горячеоцинкованный | ||
| Угол вертикальный внутренний предназначен для организации поворота трассы на основе лестничных лотков с высотой борта 100 мм и шириной основания 200 мм вверх на 45 градусов. Радиус поворота угла — 300 мм. Аксессуар поставляется в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа. Данное изделие представлено в исполнении "Сталь, оцинкованная по методу Сендзимира".... | ||
| Крышка на угол вертикальный внешний 45 градусов с радиусом поворота R = 600 мм для лотка с высотой борта — 50 мм и шириной основания — 500 мм. Применяется для защиты кабеля от внешних воздействий и механических повреждений. Толщина стали — 1 мм. Аксессуар поставляется в виде комплекта, в состав которого входят соединительные пластины и крепежные элементы,... | ||
| Перегородка предназначена для разделения цепей различного назначения внутри вертикального внутреннего угла 45 градусов высотой 50 мм с радиусом изгиба 900 мм, чтобы предотвратить возникновение помех. Комплектный аксессуар. Поставляется в разогнутом виде в комплекте с винтами CM010610 и гайками CM100600. | ||
| Угол вертикальный внешний предназначен для организации поворота трассы на основе лестничных лотков с высотой борта 100 мм и шириной основания 500 мм вниз на 90 градусов. Радиус поворота угла — 600 мм. Аксессуар поставляется в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа. Изделие представлено в исполнении "Горячий цинк". Толщина лонжерона изделия –... |
