Комплекты для заземления
В ассортименте представлены комплектующие для организации контура заземления токоотводов молниезащиты и электрического оборудования. Все изделия изготовлены из износостойких материалов, устойчивых к коррозии: горячеоцинкованной и омеднённой стали. Толщина цинкового покрытия на стальных элементах — от 60 мкм, медного слоя на омеднённых стержнях — 250 мкм.
•Готовые комплекты заземления подходят для установки заземляющих устройств на объектах любого типа — от промышленных до бытовых. В наличии 3-метровые муфтовые и безмуфтовые комплекты из оцинкованной и омеднённой стали, а также 6-метровый безмуфтовый комплект в розничной упаковке.
• Стержни для заземления (оцинкованные и омеднённые) используются при монтаже модульных вертикальных заземлителей для достижения необходимой глубины. Если требуется углубление свыше 6 метров, предпочтительно применять муфтовые стержни.
• Муфты соединительные предназначены для стыковки стержней при монтаже муфтовых вертикальных заземлителей.
• Соединители вертикального заземлителя обеспечивают подключение вертикально установленного стержня к основному контуру заземления.
• Наконечники облегчают процесс забивания муфтовых стержней в плотный грунт. В безмуфтовых системах нижняя часть стержня уже имеет заводское острие.
• Забивные винты служат для передачи ударного импульса от инструмента на стержень при монтаже вертикального заземлителя.
• Ударная насадка SDS-max используется для передачи ударной силы от отбойного молотка к заземляющему стержню через забивной винт.
Фото | Код | Наименование | Описание |
|---|---|---|---|
 | ne1002 | Держатель полосы применяется для закрепления плоского проводника 25-50 мм в грунте при монтаже горизонтального контура заземления. | |
 | ne1203cc | Задача стержневого вертикального заземлителя — организация заземления токоотводов молниезащиты или электрического оборудования. Длина одного стержня — 1500 мм. Стержни соединяются с помощью латунной вкручиваемой муфты NE1306 (разборное соединение). Материал — омедненная сталь. | |
 | ne1408 | Забивной винт применяется для заглубления омедненного вертикального заземлителя с использованием обычной пики для перфоратора. Винт вставляется в муфту NE1306 омедненного заземлителя NE1203CC. Материал — сталь, диаметр — 14,2 мм. | |
 | ne1404 | Забивной винт применяется для заглубления вертикального заземлителя с использованием обычной пики для перфоратора. Винт вставляется в муфту NE1304 при забивании стержня NE1202. Материал — сталь. | |
 | ne1407 | Назначение наконечника вертикального заземлителя — упрощение забивания вертикальных омедненных стержней NE1203CC. Материал — сталь. | |
 | ne5503 | Задача уголкового вертикального заземлителя — организация заземления токоотводов молниезащиты или электрического оборудования. Длина — 3 м. В комплекте имеются крепежные аксессуары для болтового подключения к полосе. Материал — горячеоцинкованная сталь. | |
 | ne1306 | Соединительная муфта для омедненного заземлителя применяется для соединения омедненных стержней NE1203CC друг с другом. Муфта является вкручиваемой, т.е. соединение — разборное. Материал — латунь. | |
 | ne1304 | Соединительная муфта для стержневого вертикального заземлителя применяется для соединения стержней NE1202 друг с другом. Материал — горячеоцинкованная сталь. | |
 | ne1003 | Точка заземления применяется для подключения токоотводов к арматуре здания либо для прохода через стены. Диаметр — 10 мм. Материал — нержавеющая сталь. | |
 | ne1104 | Назначение муфтового вертикального заземлителя — организация заземления токоотводов молниезащиты или электрического оборудования. Общая длина — 3000 мм, материал — горячеоцинкованная сталь. Комплект включает: вертикальный заземлитель, 1500 мм – 2 шт; соединитель проводника – 1 шт; соединительная муфта– 2 шт; наконечник – 1 шт; забивной винт– 1 шт. | |
 | ne1212 | Задача стержневого вертикального заземлителя — организация заземления токоотводов молниезащиты или электрического оборудования. Длина одного стержня — 1500 мм. Стержни NE1211 и NE1212 соединяются безмуфтовым способом: они имеют самостыкующуюся конструкцию мест соединений с помощью накатных цапф. Материал — горячеоцинкованная сталь. | |

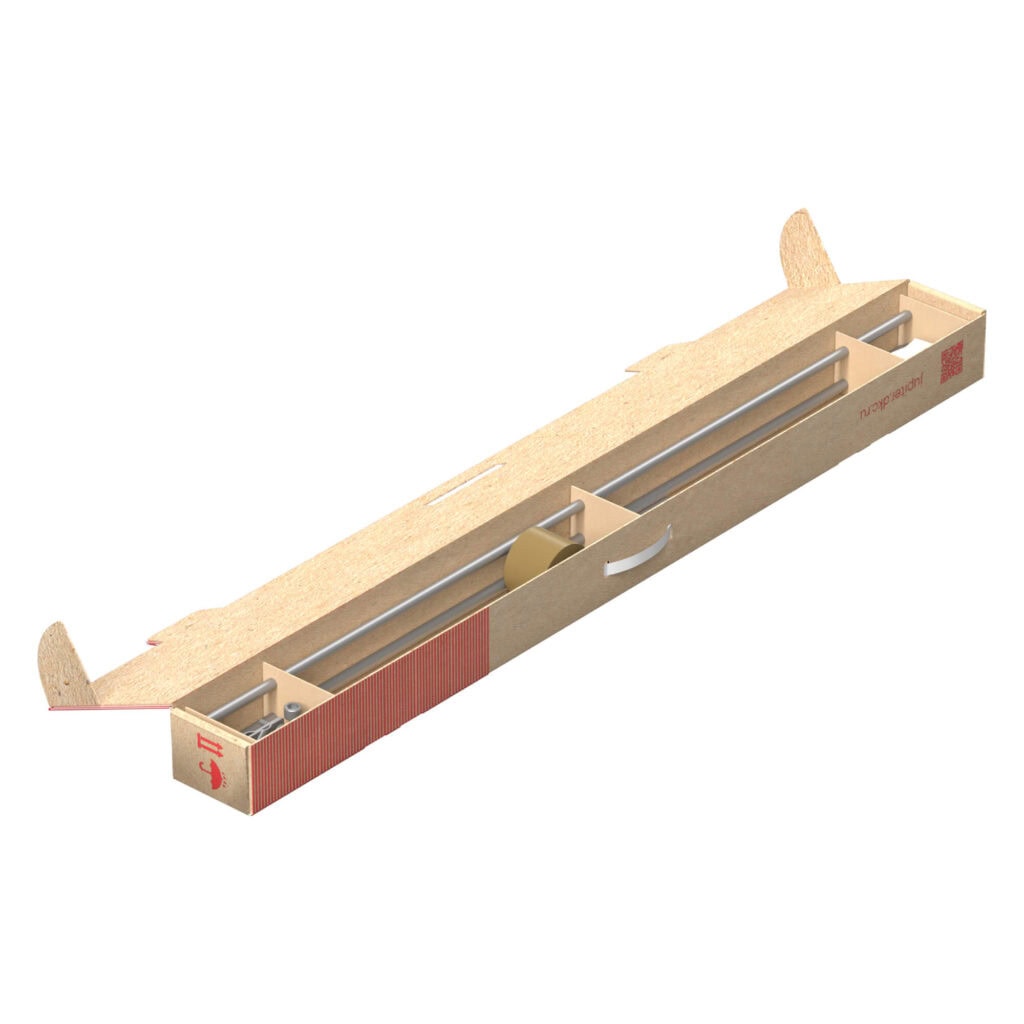

 | ne1150 | Назначение вертикального заземлителя — организация заземления токоотводов молниезащиты или электрического оборудования. Комплект поставляется в розничной упаковке с логотипом, имеется ручка для переноски. Общая длина — 6000 мм, материал — горячеоцинкованная сталь. Заземлители (1500 мм) соединяются без помощи муфт: с одной стороны расположена цапфа, с другой — отверстие для неразъемного соединения стержней заземления между собой. Комплект... | |
| ne1211 | Задача стержневого вертикального заземлителя — организация заземления токоотводов молниезащиты или электрического оборудования. Длина одного стержня — 1500 мм. Стержни NE1211 и NE1212 соединяются безмуфтовым способом: они имеют самостыкующуюся конструкцию мест соединений с помощью накатных цапф. Материал — горячеоцинкованная сталь. | |
 | ne1302inox | Универсальный соединитель вертикального заземлителя применяется для подключения омедненного стержневого заземлителя к полосе 25-50 мм либо прутку 8-10 мм. Материал — нержавеющая сталь. | |
 | ne1202 | Задача стержневого вертикального заземлителя — организация заземления токоотводов молниезащиты или электрического оборудования. Длина одного стержня — 1500 мм. Стержни соединяются с помощью забивной муфты. Материал — горячеоцинкованная сталь. | |
| ne1145 | Назначение вертикального заземлителя — организация заземления токоотводов молниезащиты или электрического оборудования. Комплект поставляется в розничной упаковке с логотипом, имеется ручка для переноски. Общая длина — 4500 мм, материал — горячеоцинкованная сталь. Комплект включает: вертикальный заземлитель, 1500 мм – 3 шт.; соединительная муфта – 3 шт; соединитель проводника – 1 шт.; забивной винт – 1 шт.;... | |
 | ne6000 | Смотровой колодец позволяет осуществлять ревизию места соединения вертикального заземлителя с полосой, а также проводить контрольные измерения сопротивления системы заземления. Устройство монтируется в грунт на одном уровне с поверхностью земли. Крышка усилена ребрами жесткости и выдерживает нагрузку до 700 кг. Колодец поставляется в комплекте с двумя кабельными зажимами и антикоррозионной лентой. Материал — полипропилен. | |
| ne1105 | Задача уголкового вертикального заземлителя — организация заземления токоотводов молниезащиты или электрического оборудования. Длина — 2000 мм. В комплекте имеются крепежные аксессуары для болтового подключения к полосе. Материал — горячеоцинкованная сталь. | |
| ne1130 | Назначение вертикального заземлителя — организация заземления токоотводов молниезащиты или электрического оборудования. Комплект поставляется в розничной упаковке с логотипом, имеется ручка для переноски. Общая длина — 3000 мм, материал — горячеоцинкованная сталь. Комплект включает: вертикальный заземлитель, 1500 мм – 2 шт.; соединительная муфта – 2 шт; соединитель проводника – 1 шт.; забивной винт – 1 шт.;... | |
| ne1160 | Назначение вертикального заземлителя — организация заземления токоотводов молниезащиты или электрического оборудования. Комплект поставляется в розничной упаковке с логотипом, имеется ручка для переноски. Общая длина — 6000 мм, материал — горячеоцинкованная сталь. Комплект включает: вертикальный заземлитель, 1500 мм – 4 шт.; соединительная муфта – 4 шт; соединитель проводника – 1 шт.; забивной винт – 1 шт.;... | |
 | ne1114cc | Назначение омедненного вертикального заземлителя — организация заземления токоотводов молниезащиты или электрического оборудования. Общая длина — 3000 мм, материал — омедненная сталь, диаметр — 14,2 мм. Секции (1500 мм) соединяются с помощью вкручиваемых соединительных муфт. Комплект включает: вертикальный заземлитель, 1500 мм – 2 шт; соединитель проводника – 1 шт; соединительная муфта– 2 шт; наконечник – 1... | |
 | ne1410 | Ударная насадка используется для упрощения забивания вертикальных заземлителей с помощью перфоратора, оснащенного разьемом SDS-max. Насадка выполнена из инструментальной стали. Может применяться со всеми типами заземлителей ДКС, при условии применения соответствующих забивных винтов: с винтом NE1404 — для муфтовых заземлителей NE1202, с винтом NE1403 — для безмуфтовых заземлителей NE1211, NE1212, с винтом NE1408 — для омедненных... | |
| ne1004 | Точка заземления применяется для подключения токоотводов к арматуре здания либо для прохода через стены. Диаметр — 12 мм. Материал — нержавеющая сталь. | |
 | ne1103 | Назначение безмуфтового вертикального заземлителя — организация заземления токоотводов молниезащиты или электрического оборудования. Общая длина — 3000 мм, материал — горячеоцинкованная сталь. Заземлители (1500 мм) соединяются без помощи муфт: с одной стороны расположена цапфа, с другой — отверстие для неразъемного соединения стержней заземления между собой. Комплект включает: вертикальный заземлитель, 1500 мм, верхняя секция – 1 шт; вертикальный... | |
| ne1403 | Забивной винт применяется для заглубления безмуфтового вертикального заземлителя с использованием обычной пики для перфоратора. Винт вставляется в верхнюю секцию NE1211 безмуфтового заземлителя. Материал — сталь. | |
 | ne1302 | Соединитель вертикального заземлителя применяется для подключения стержневого заземлителя диаметром 16 мм к полосе 25-50 мм или к прутку 8-10 мм . Проводник подключается к заземлителю посредством болтового соединения. Материал — горячеоцинкованная сталь. |
