Лестничные лотки L5 Combitech
Система «L5 Combitech» — это линейка лестничных лотков и специализированных аксессуаров, предназначенная для открытой прокладки кабелей на объектах коммерческого, промышленного и гражданского назначения.
Конструкция лестничных лотков состоит из двух перфорированных продольных бортов (лонжеронов), соединённых поперечными перемычками (траверсами). Благодаря такой схеме они обеспечивают повышенную несущую способность по сравнению с листовыми лотками при сопоставимых габаритах и массе.
Для сборки элементов лотков применяется технология клинчинга — механическое соединение без сварки или клёпки. Этот метод сохраняет устойчивость конструкции к вибрационным воздействиям и не снижает её прочностные характеристики.
Кроме основной функции, лестничные лотки шириной 100 мм могут выполнять роль несущего каркаса для светильников: они прошли испытания на точечную нагрузку и подтверждены для такого применения.
Filters Sort results
Reset Apply
Фото | Код | Наименование | Описание |
|---|---|---|---|
 | lt8305kzl | ||
 | lc5620hdz | Угол горизонтальный 90 градусов 50х200 R-600, горячеоцинкованный | |
 | lo1630k | Угол вертикальный внешний предназначен для организации поворота трассы на основе лестничных лотков с высотой борта 100 мм и шириной основания 300 мм вниз на 90 градусов. Радиус поворота угла — 600 мм. Аксессуар поставляется в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа. Данное изделие представлено в исполнении "Сталь, оцинкованная по методу Сендзимира". | |
 | lko0562khdz | Крышка на угол вертикальный внешний 45 градусов с радиусом поворота R = 600 мм для лотка с высотой борта — 50 мм и шириной основания — 200 мм. Применяется для защиты кабеля от внешних воздействий и механических повреждений. Толщина стали — 1 мм. Аксессуар поставляется в виде комплекта, в состав которого входят соединительные пластины и крепежные элементы,... | |
 | lkh8640khdz | Крышка на угол вертикальный внутренний 90 градусов с радиусом поворота R = 600 мм для лотка с высотой борта — 80 мм и шириной основания — 400 мм. Применяется для защиты кабеля от внешних воздействий и механических повреждений. Толщина стали — 1 мм. Аксессуар поставляется в виде комплекта, в состав которого входят соединительные пластины и крепежные элементы,... | |
 | lc5320khdz | ||
 | ll8040 | Лестничный лоток предназначен для открытой прокладки кабеля на объектах различного назначения. Конструкция лестничных лотков обеспечивает высокую несущую способность. Ширина основания лотка — 400 мм, высота боковой стенки — 80 мм, длина секции — 3000 мм, толщина лонжерона — 1,2 мм. Данный лестничный лоток представлен в исполнении "Сталь, оцинкованная по методу Сендзимира". | |
 | lg5000ral9010 | ||
 | lk0603hdz | Крышка на Т-образный ответвитель предназначена для дополнительной защиты кабеля от воздействия окружающей среды. Она легко и надежно крепится, предотвращая попадание влаги и крупных частиц внутрь лотка. Данный аксессуар предназначен для ответвителей с шириной основания 600 мм и радиусом поворота 300 мм. Толщина стали — 1 мм. Изделие представлено в исполнении "Горячий цинк". | |

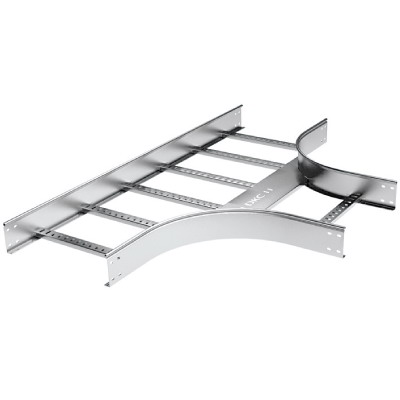

 | lit1302kzl | Т-образный ответвитель позволяет создавать ответвления трассы в горизонтальной и вертикальной плоскости. В состав комплектного аксессуара входят соединительные пластины и крепежные элементы, необходимые для надежного и качественного монтажа. Ширина – 200 мм, высота – 100 мм. Аксессуары в исполнении "Цинк-ламель" имеют специальное покрытие, в состав которого входит алюминий, цинк и магний. Такое покрытие обеспечивает электрохимическую и... | |
 | lko8340k | Крышка на угол вертикальный внешний 90 градусов с радиусом поворота R = 300 мм для лотка с высотой борта — 80 мм и шириной основания — 400 мм. Применяется для защиты кабеля от внешних воздействий и механических повреждений. Толщина стали — 1 мм. Аксессуар поставляется в виде комплекта, в состав которого входят соединительные пластины и крепежные элементы,... | |

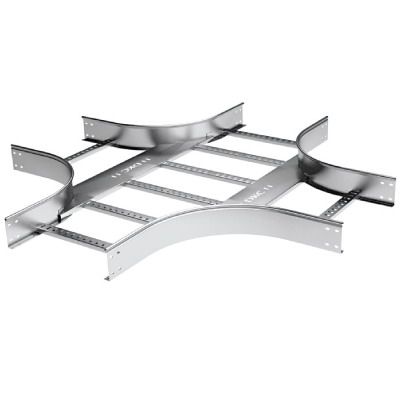

 | lix5603kzl | X-образный ответвитель позволяет создавать X-образные ответвления трассы в горизонтальной плоскости, а также прокладывать кабели с большим сечением благодаря радиусу изгиба R600. В состав комплектного аксессуара входят соединительные пластины и крепежные элементы, необходимые для надежного и качественного монтажа. Ширина – 300 мм, высота – 50 мм. Аксессуары в исполнении "Цинк-ламель" имеют специальное покрытие, в состав которого... | |
 | lko0192kzl | Крышка на угол вертикальный внешний 45 градусов с радиусом поворота 900 мм предназначена для угла вертикального внешнего 45 градусов с высотой борта — 100 мм и шириной основания — 200 мм. Применяется для защиты кабеля от внешних воздействий и механических повреждений. Аксессуар поставляется в виде комплекта, в состав которого входят крепежные элементы, необходимые для надежного... | |
 | lih1330k | Угол вертикальный внутренний предназначен для организации поворота трассы на основе лестничных лотков с высотой борта 100 мм и шириной основания 300 мм вверх на 90 градусов. Радиус поворота угла — 300 мм. Аксессуар поставляется в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа. Данное изделие представлено в исполнении "Сталь, оцинкованная по методу Сендзимира".... | |
 | lio5340kzl | Угол вертикальный внешний предназначен для организации поворота трассы на основе лестничных лотков с высотой борта 50 мм и шириной основания 400 мм вниз на 90 градусов. Радиус поворота угла — 300 мм. Аксессуар поставляется в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа. Изделие представлено в специальном исполнении "Цинк-ламельное покрытие". Толщина лонжерона изделия... | |
 | lc0535 | Угол горизонтальный 45 градусов 50×500 R-300 | |
| lio5640kzl | Угол вертикальный внешний предназначен для организации поворота трассы на основе лестничных лотков с высотой борта 50 мм и шириной основания 400 мм вниз на 90 градусов. Радиус поворота угла — 600 мм. Аксессуар поставляется в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа. Изделие представлено в специальном исполнении "Цинк-ламельное покрытие". Толщина лонжерона изделия... | |
 | lk5006 | ||
 | lh1640k | Угол вертикальный внутренний предназначен для организации поворота трассы на основе лестничных лотков с высотой борта 100 мм и шириной основания 400 мм вверх на 90 градусов. Радиус поворота угла — 600 мм. Аксессуар поставляется в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа. Данное изделие представлено в исполнении "Сталь, оцинкованная по методу Сендзимира". | |
 | lie8003kzl | Угол вертикальный шарнирный предназначен для монтажа подъемов и опусков трассы с возможность наклона ее под произвольным углом. Чтобы увеличить радиус поворота трассы, углы можно смонтировать подряд в несколько секций. Данный аксессуар применяется для лотков с высотой борта 80 мм и шириной основания 300 мм. Толщина лонжерона изделия – 1,5 мм, а толщина поперечины – 1,0... | |
| lo8330kzl | Угол вертикальный внешний предназначен для организации поворота трассы на основе лестничных лотков с высотой борта 80 мм и шириной основания 300 мм вниз на 90 градусов. Радиус поворота угла — 300 мм. Аксессуар поставляется в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа. Изделие представлено в специальном исполнении "Цинк-ламельное покрытие". | |
| lc8640k | ||
 | lk0209kzl | Крышка на T-образный ответвитель осн.200 R900 легко и надежно крепится, предотвращая попадание влаги и крупных частиц внутрь лотка. При необходимости можно на время снять крышку для доступа к кабелю – для этого не требуется специальных инструментов. Крышка поставляется в комплекте с крепежными элементами, необходимыми для качественного и надежного монтажа. Аксессуары в исполнении "Цинк-ламель" имеют специальное... | |
| lih5320k | Угол вертикальный внутренний предназначен для организации поворота трассы на основе лестничных лотков с высотой борта 50 мм и шириной основания 200 мм вверх на 90 градусов. Радиус поворота угла — 300 мм. Аксессуар поставляется в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа. Данное изделие представлено в исполнении "Сталь, оцинкованная по методу Сендзимира".... | |
 | lx8306k | ||
| lc1360zl | Угол горизонтальный 90º 100×600 R300, цинк-ламельный | |
| lih8320kzl | Угол вертикальный внутренний предназначен для организации поворота трассы на основе лестничных лотков с высотой борта 80 мм и шириной основания 200 мм вверх на 90 градусов. Радиус поворота угла — 300 мм. Аксессуар поставляется в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа. Изделие представлено в специальном исполнении "Цинк-ламельное покрытие". Толщина лонжерона изделия... | |
| lc0163zl | Угол горизонтальный 45º 100×300 R600, цинк-ламельный | |
 | lx1605 | ||
| lkh5630khdz | Крышка на угол вертикальный внутренний 90 градусов с радиусом поворота R = 600 мм для лотка с высотой борта — 50 мм и шириной основания — 300 мм. Применяется для защиты кабеля от внешних воздействий и механических повреждений. Толщина стали — 1 мм. Аксессуар поставляется в виде комплекта, в состав которого входят соединительные пластины и крепежные элементы,... | |
 | lo0135k | Угол вертикальный внешний предназначен для организации поворота трассы на основе лестничных лотков с высотой борта 100 мм и шириной основания 500 мм вниз на 45 градусов. Радиус поворота угла — 300 мм. Аксессуар поставляется в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа. Данное изделие представлено в исполнении "Сталь, оцинкованная по методу Сендзимира". | |
 | lkh0536kzl | Крышка на угол вертикальный внутренний 45 градусов с радиусом поворота R = 300 мм для лотка с высотой борта — 50 мм и шириной основания — 600 мм. Применяется для защиты кабеля от внешних воздействий и механических повреждений. Толщина стали — 1 мм. Аксессуар поставляется в виде комплекта, в состав которого входят соединительные пластины и крепежные элементы,... | |
 | le8006khdz | ||
 | lic0833k | Горизонтальный угол 45 градусов обеспечивает плавный поворот трассы в горизонтальной плоскости. Кроме того, угол может применяться для построения параллельных трасс в горизонтальной плоскости. В состав комплектного аксессуара входят детали, необходимые для качественного и надежного монтажа: соединительные пластины и крепежные элементы. Ширина – 300 мм, высота – 80 мм. Толщина лонжерона изделия – 1,5 мм, а... | |
 | lk0036k | ||
| lx5304hdz | Х-ответвитель 50х400 R-300, горячеоцинкованный | |
| lh1360k | Угол вертикальный внутренний предназначен для организации поворота трассы на основе лестничных лотков с высотой борта 100 мм и шириной основания 600 мм вверх на 90 градусов. Радиус поворота угла — 300 мм. Аксессуар поставляется в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа. Данное изделие представлено в исполнении "Сталь, оцинкованная по методу Сендзимира". | |
| lx5302khdz-2 | ||
 | lh0562kzl | Угол вертикальный внутренний предназначен для организации поворота трассы на основе лестничных лотков с высотой борта 50 мм и шириной основания 200 мм вверх на 45 градусов. Радиус поворота угла — 600 мм. Аксессуар поставляется в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа. Изделие представлено в специальном исполнении "Цинк-ламельное покрытие". | |
| lo5360kzl | Угол вертикальный внешний предназначен для организации поворота трассы на основе лестничных лотков с высотой борта 50 мм и шириной основания 600 мм вниз на 90 градусов. Радиус поворота угла — 300 мм. Аксессуар поставляется в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа. Изделие представлено в специальном исполнении "Цинк-ламельное покрытие". | |
 | lc0832k | ||
 | lih5940k | Вертикальный внутренний угол 90 градусов обеспечивает поворот трассы в вертикальной плоскости под углом 90 градусов, при этом радиус скругления составляет 900 мм. Предназначен для прокладки кабелей большого сечения, а также позволяет строить параллельные трассы в вертикальной плоскости. В состав комплектного аксессуара входят детали, необходимые для качественного и надежного монтажа: соединительные пластины и крепежные элементы. Угол... | |
| la5060zl | Лестничный лоток предназначен для открытой прокладки кабеля на объектах различного назначения. Конструкция лестничных лотков обеспечивает высокую несущую способность. Ширина основания лотка — 600 мм, высота боковой стенки — 50 мм, длина секции — 6000 мм, толщина лонжерона — 1,5 мм. Изделие представлено в специальном исполнении "Цинк-ламельное покрытие". | |
 | lio0833k | Угол вертикальный внешний предназначен для организации поворота трассы на основе лестничных лотков с высотой борта 80 мм и шириной основания 300 мм вниз на 45 градусов. Радиус поворота угла — 300 мм. Аксессуар поставляется в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа. Данное изделие представлено в исполнении "Сталь, оцинкованная по методу Сендзимира".... | |
| lit1303k | Т-образный ответвитель позволяет создавать ответвления трассы в горизонтальной и вертикальной плоскости. В состав комплектного аксессуара входят соединительные пластины и крепежные элементы, необходимые для надежного и качественного монтажа. Ширина – 300 мм, высота – 100 мм. Толщина лонжерона изделия – 1,5 мм, а толщина поперечины – 1,0 мм. Данное изделие представлено в исполнении "Сталь, оцинкованная по... | |
| lic0862kzl | Горизонтальный угол 45 градусов обеспечивает плавный поворот трассы в горизонтальной плоскости, а также прокладывать кабели с большим сечением благодаря радиусу изгиба R600. Кроме того, угол может применяться для построения параллельных трасс в горизонтальной плоскости. В состав комплектного аксессуара входят детали, необходимые для качественного и надежного монтажа: соединительные пластины и крепежные элементы. Ширина – 200 мм,... | |
 | lio5930kzl | Вертикальный внешний угол 90 градусов обеспечивает поворот трассы в вертикальной плоскости под углом 90 градусов, при этом радиус скругления составляет 900 мм. Предназначен для прокладки кабелей большого сечения, а также позволяет строить параллельные трассы в вертикальной плоскости. В состав комплектного аксессуара входят детали, необходимые для качественного и надежного монтажа: соединительные пластины и крепежные элементы. Угол... | |
 | lk0230 | Крышка на угол горизонтальный 45 градусов с радиусом поворота R = 300 мм для лотка с шириной основания — 200 мм. Применяется для защиты кабеля от внешних воздействий и механических повреждений. Толщина стали — 1 мм. Изделие выполнено в исполнении "Сталь, оцинкованная по методу Сендзимира". | |
| lih1960k | Вертикальный внутренний угол 90 градусов обеспечивает поворот трассы в вертикальной плоскости под углом 90 градусов, при этом радиус скругления составляет 900 мм. Предназначен для прокладки кабелей большого сечения, а также позволяет строить параллельные трассы в вертикальной плоскости. В состав комплектного аксессуара входят детали, необходимые для качественного и надежного монтажа: соединительные пластины и крепежные элементы. Угол... | |
| lih1930khdz | Вертикальный внутренний угол 90 градусов обеспечивает поворот трассы в вертикальной плоскости под углом 90 градусов, при этом радиус скругления составляет 900 мм. Предназначен для прокладки кабелей большого сечения, а также позволяет строить параллельные трассы в вертикальной плоскости. В состав комплектного аксессуара входят детали, необходимые для качественного и надежного монтажа: соединительные пластины и крепежные элементы. Угол... |
